Projet : Éditeur de catalogue

Définir des textures

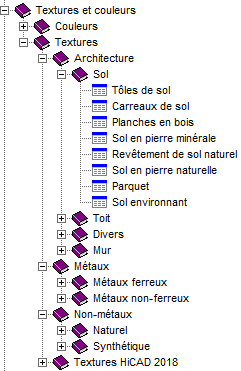

Même les textures disponibles dans HiCAD sont gérées dans l'éditeur de catalogue. Les textures fournies par ISD se trouvent dans le catalogue TEXTURES ET COULEURS > TEXTURES dans divers sous-catalogues et tableaux.

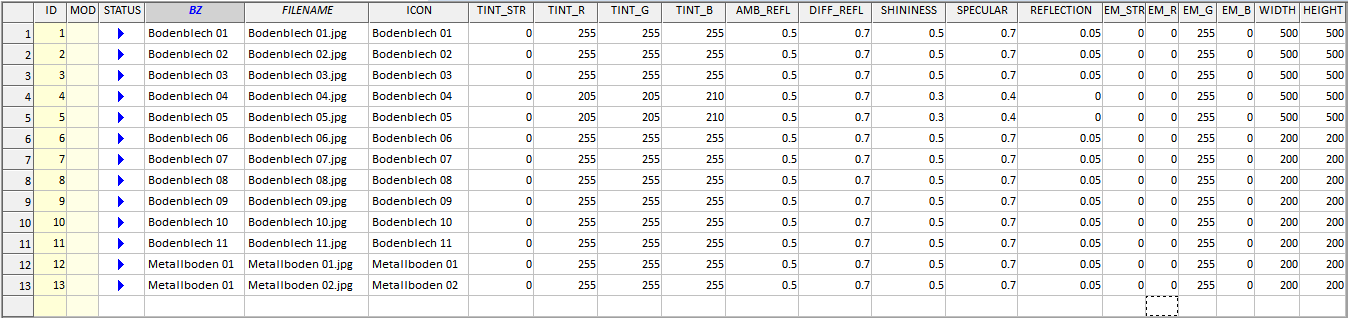

Toutes les textures ont une construction uniforme :

Les colonnes requises d'une tale de texture :

Nom de colonne	Signification	Type de données
BZ	Nom de la texture à la sélection dans HiCAD	Texte
Filename	Nom du fichier de texture	Texte
ICON	Nom de l'icône Texture à la sélection dans HiCAD	Texte
TINT_STR	Intensité de teinte	Nombre flottants
TINT_R	Valeur R (rouge) de la couleur mélangée (entre 0 et 255)	Nombre entier
TINT_G	Valeur G (vert) de la couleur mélangée (entre 0 et 255)	Nombre entier
TINT_B	Valeur B (bleu) de la couleur mélangée (entre 0 et 255)	Nombre entier
AMB_REFL	Réflexion ambiante (entre 0.0 et 1.0)	Nombre flottants
DIFF_REFL	Réflexion diffuse (entre 0.0 et 1.0)	Nombre flottants
SHINiness	Niveau de brillance (entre 0.0 et 1.0)	Nombre flottants
Specular	Extension de brillance (entre 0.0 et 1.0)	Nombre flottants
Reflection	Retournement (entre 0.0 et 1.0)	Nombre flottants
EM_STR	Auto-luminosité (entre 0.0 et 1.0)	Nombre flottants
EM_R	Valeur R de la couleur lumineuse (entre 0 et 255)	Nombre entier
EM_G	Valeur G de la couleur lumineuse (entre 0 et 255)	Nombre entier
EM_B	Valeur B de la couleur lumineuse (entre 0 et 255)	Nombre entier
WIDTH	Largeur de la texture	Nombre flottants
HEIGHT	Hauteur de la texture	Nombre flottants

Pour élargir les tableaux de textures existants, nous vous recommandons d'utiliser la fonction HiCAD Nouvelle texture dans l'onglet Scène > Divers > Extras.

Créez un nouveau tableau texture

Si vous voulez insérer un nouveau tableau à un catalogue de texture, procédez de la façon suivante :

Ouvrez le dialogue correspondant
Faites un clic droit sur le tableau déjà existant et lancez la fonction Nouveau tableau avec modèle.

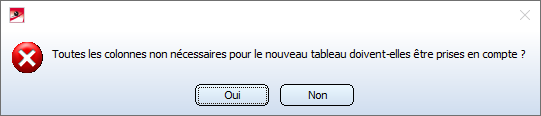

Cliquez sur le bouton Oui.
Entrez le nom de tableau, puis quittez le dialogue avec OK. Vous pouvez ensuite encore relier le nouveau tableau avec les normes nationales.

Créez au moins un nouveau code de données - soit manuellement, soit en copiant un code de données d'un tableau texture déjà existant.
Sauvegarder le tableau.

Pour l'extension du nouveau tableau de texture, nous vous recommandons l'utilisation de la fonction HiCAD Nouvelle texture sous Scène > Divers > Extras.

Lorsque vous développez les tableaux de texture directement dans l'éditeur de catalogue, assurez-vous que l'image du motif de texture ainsi que l'icône de texture se trouvent bien dans le répertoire HiCAD KATALOGE > TEXTUREN > IMAGE.

À savoir :

Pour pouvoir travailler correctement avec l'éditeur de catalogue, vous aurez besoin des droits administrateurs sur votre ordinateur.
Les modifications apportées aux catalogues et tableaux via l'éditeur de catalogue peuvent avoir des effet sur d'autres utilisateurs HiCAD/HELiOS, par exemple, dans le cas où les catalogues se trouvent sur un serveur et que plusieurs utilisateurs y accèdent. Par conséquent, veillez à sauvegarder régulièrement vos données, en particulier avant d'effectuer des modifications/extensions.
La création de vos propres textures n'est pas possible dans Textures.
