Créer un tableau

Outils > Tableau > Nouveau

Pour attribuer un nouveau tableau de codes de données à un Catalogue de normes d'usine :

Placez le curseur sur le nom du catalogue correspondant, par exemple, Éléments et usinages dans le dossier Normes d'usine.

Sélectionnez la fonction Nouveau tableau, soit par la barre d'outils

soit par le menu Outils.

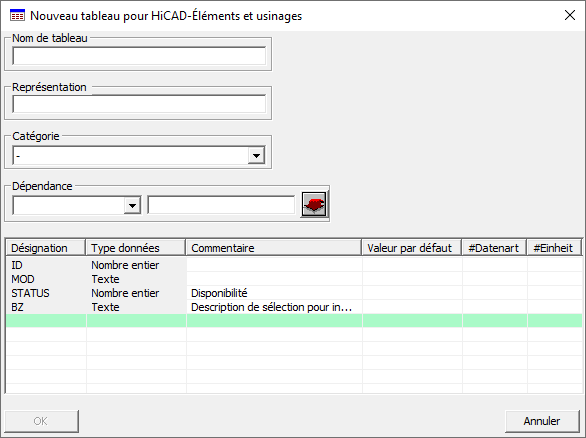

La fenêtre de dialogue Nouveau tableau s'ouvre alors. Selon le catalogue de normes d'usine, les champs de la fenêtre de dialogue sont déjà prédéfinis.

Nom de tableau
Indiquez ici le nom de fichier du tableau. Le tableau sera stocké sous ce nom comme fichier IPT dans le sous-dossier HiCAD suivant : KATALOGE/WERKSNORMEN.

Représentation(Nom d'alias)
Spécifiez ici un nom d'alias pour le tableau. Celui-ci sera affiché dans HiCAD lorsque vous accéderez au catalogue des normes d'usine.

Catégorie
Les tableaux peuvent être rangés, en fonction de quel catalogue ils appartiennent, dans une catégorie en particulier. Cela s'applique notamment aux vis. Sélectionnez dans ce cas une catégorie dans la liste de choix. Selon la catégorie choisie, les colonnes seront prédéfinies automatiquement.

Dépendance
Les tableaux HiCAD peuvent être dépendants d'autres tableaux HiCAD, par exemple à une géométrie, un filetage ou un matériau (Type/Matériau/Classe de résistance). Si vous souhaitez définir une dépendance, procédez alors comme suit :

Sélectionnez dans la liste de choix à quel tableau vous voulez le relier, par exemple Filetage. L'éditeur de catalogue vous affiche alors une liste des tableaux de filetage.

Sélectionnez le tableau de votre choix et quittez la fenêtre de sélection par OK. Le nom du tableau sélectionné s'affiche dans le champ de saisie.

Cette dépendance doit encore être confirmée. Cliquez pour cela sur le symbole de la flèche

. La dépendance est alors surlignée en vert.

Vous pouvez maintenant saisir d'autres dépendances.

Désignation, Type de données
Les colonnes et types de données sont prédéfinis lorsque vous créez un nouveau tableau.

Commentaire
Vous pouvez donner des commentaires explicatifs pour chaque colonne du tableau. Ceux-ci seront affichés lorsque vous passerez dans l'éditeur du catalogue le curseur de la souris sur les titres des colonnes.

Après avoir saisi toutes les données nécessaires, fermez la fenêtre en cliquant sur OK.

Vous pouvez maintenant éditer le tableau, par exemple ajouter de nouvelles colonnes, créer de nouveaux codes de données, etc.

À savoir :

Les dépendances entre les tableaux du catalogue HiCAD seront prises en compte par le Catalogue Maker.

Les dépendances seront ignorées pour les catalogues des nomes d'usine.

Lors de la création de nouveaux tableaux pour les catalogues HiCAD, le tableau peut être lié aux normes directement après la création. Veuillez également lire les informations dans la rubrique Lier les tableaux avec les normes.
