Projet : Éditeur de catalogue

Configuration de la pertinence de nomenclature des lots de vis

La pertinence de nomenclature de lots de boulonnages/rivets, c'est-à-dire les composants individuels d'un élément de serrage, peut être personnalisée. Vous disposez pour cela dans chacun des tableaux des vis d'une colonne avec pour nom SET.

Via cette colonne, vous pouvez en saisissant la chaîne de caractères (comme saisie de ligne)

text\#BR#n1,n2,n3,n4,n5,n6,n7

de spécifier la pertinence de nomenclature des composants individuels.

text	Le texte précédant le caractère \ sera placé au début du Numéro ID $BB, par exemple "Garnitur" (en allemand pour "Lot"). Si aucun texte n'est requis, la chaîne peut commencer par \#BR#
\#BR#	Identifiant pour la pertinence de la nomenclature configurable
	L'identifiant \#BR# est suivi de 7 chiffres qui déterminent si l'élément correspondant est pertinent ou non pour la nomenclature. Les chiffres prennent la valeur 0 (non pertinent pour la nomenclature) ou 1 (pertinent pour la nomenclature).
n1	Vis
n2	1^re rondelle en haut
n3	2^e rondelle en haut
n4	1^re rondelle en bas
n5	2^e rondelle en bas
n6	Écrou
n7	Contre-écrou

Si, par exemple, la vis et la 1^re rondelle en haut doivent être pertinents pour la nomenclature et que le texte "Garnitur" doit être utilisé, la chaîne doit se lire comme suit :

Garnitur\#BR#1,1,0,0,0,0,0

Un petit exemple :

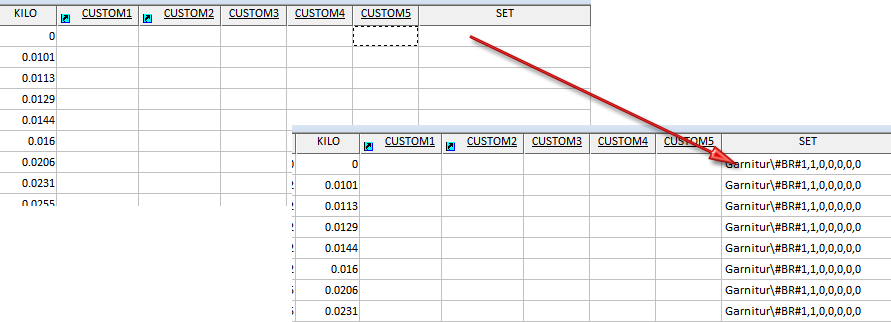

Dans le catalogue Éléments de serrage > Vis > Vis hexagonales, la colonne SET du tableau DIN 480 a été modifiée comme indiqué ci-dessous :

Après la sauvegarde et la fermeture du tableau, ces paramètres seront pris en compte dans HiCAD lorsque vous insérerez des vis ou des rivets dans votre scène.

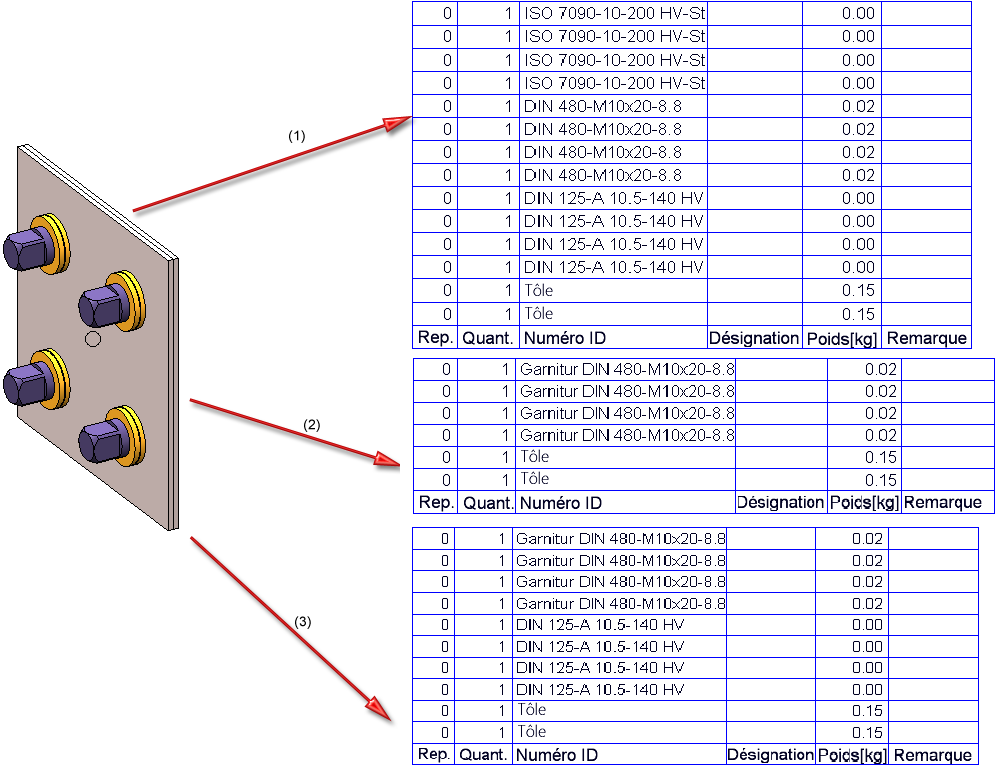

Dans l'image ci-dessous, le boulonnage ci-dessus a été inséré à partir du tableau suivant :

(1) Paramètres prédéfinis par ISD sans la colonne SET,

(2) Colonne SET avec la chaîne Garnitur\#BR#1,0,0,0,0,0,0, c'est-à-dire que seule la vis est pertinente pour la nomenclature

(3) Colonne SET avec la chaîne Garnitur\#BR#1,1,0,0,0,0,0, c'est-à-dire que la vis et la 1^re rondelle, en haut, sont pertinents pour la nomenclature
