Projet : Éditeur de catalogue

Attributs et couleurs du système

Attributs du système

Les attributs d'élément utilisables dans HiCAD sont stockés de façon centralisée dans le catalogue Paramètres système et gérés par le tableau ATTRIBUTES. C'est la première étape vers une gestion centrale des attributs d'élément avec des textes assignés (par exemple, une brève description dans l'ICN) et des attributs de base de données liés.

Cela signifie notamment que :

• Tous les attributs d'élément et de scène HiCAD sont stockés dans le tableau ATTRIBUTES du catalogue Paramètres système.
• Les textes courts ou longs des attributs du système ont été simplifiés et uniformisés.
• Les colonnes de texte du tableau ont été adaptées à la nouvelle fonctionnalité du catalogue (uniquement important pour les partenaires commerciaux).
• Le nouveau tableau des attributs du système sera utilisé, entre autres, pour les fonctions d'annotation HiCAD (affichage des attributs d'élément dans les annotations des éléments).

Couleurs du système

Le catalogue Paramètres système contient entre autres le tableau Couleurs du système. Vous y avez la possibilité de définir des couleurs spécifiques en fonction des pièces standardisées et des matériaux. Saisissez le code couleur HiCAD souhaité dans la ligne correspondante. Ces paramètres seront enregistrés dans le catalogue COLORS.IPT.

Tous les tableaux des matériaux comportent la colonne COLK pour la couleur des arêtes. Cela permet d'attribuer à chaque matériau une couleur de surface et d'arêtes. Le paramètre par défaut dans tous les tableaux est -1 (aucune couleur). Grâce à cette colonne supplémentaire des catalogues des matériaux, il est possible maintenant dans HiCAD de synchroniser la couleur de surface et d'arêtes d'un élément avec les couleurs du catalogue des matériaux. Dans ce cas, il est possible de déterminer automatiquement la couleur de surface et d'arêtes d'un élément en rapport avec les valeurs indiquées dans les colonnes COLOR (surface) et COLK (arêtes) du catalogue des matériaux. Pour activer cette fonction, vous devez changer dans le Gestionnaire de Configuration sous Paramètres système > Visualisation > 3D le paramètre Appliquer une couleur de surface par défaut depuis le catalogue des matériaux sur Oui. Dès lors qu'un matériau sera attribué à un élément, la couleur correspondant indiquée dans le catalogue des matériaux sera alors utilisée automatiquement.

Attributs du système spécifiques au client

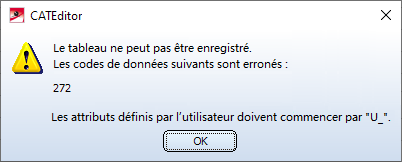

Dans la pratique, il n'est pas rare de souhaiter utiliser des attributs système spécifiques propres au client. Cela peut être fait au moyen de l'Éditeur de catalogue. Veuillez noter à ce sujet que les noms des attributs spécifiques au client doivent commencer par principe par U_. Dans le cas contraire, le tableau ne pourra pas être enregistré. Un message d'erreur apparaît alors en conséquence :

Les attributs système spécifiques au client peuvent être utilisés comme tout autre attribut système dans les masques d'attribut, pour l'annotation, etc.

Assigner des tableaux aux couleurs du système (Éditeur de catalogue)
