Projet : HiCAD Tôle

Rogner ou tronquer un plan avec prolongement

Rogner > Mode : Plan, avec jeu de coupe

Rogner > Mode : Plan, à fleur

Ces deux modes vous permettent de couper tous les rabats d'un plan avec zone de pliage ou zone de fraisage-pliage à la surface de coupe.

1. Identifiez l'arête longitudinale d'un rabat ou, par un clic droit, le chant.

Si vous souhaitez identifier un autre rabat, cliquez dans l'encart Arête/Plan sur l'icône .

2. Identifiez maintenant le plan de rognage, par ex. via 3 points, 2 arêtes ou une surface.

Là encore, il est toujours possible d'activer un autre plan grâce à l'icône .

3. Cochez Prolonger  pour les rabats ou les éléments de tôle qui n'arrivent pas jusqu'à la surface de rognage.
4. Sélectionnez l'ajustement de la zone de pliage.
5. Appliquez avec le bouton OK.

En cliquant sur Appliquer, la modification est exécutée, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK.

D'autres modifications peuvent être appliquées avec l'historique du Feature. Pour ce faire, effectuez un double-clic par ex. sur le Feature Tronquer à la surface et modifiez les données dans la fenêtre de dialogue qui s'affiche.

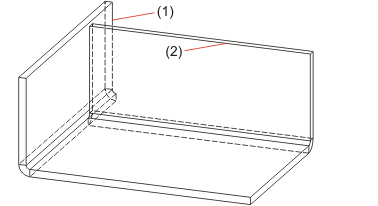

(1) Plan de coupe (tôle et zone de pliage)
(2) Surface de coupe

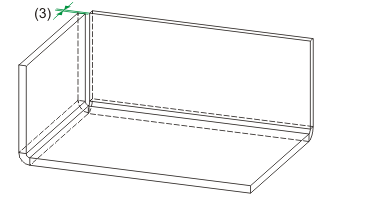

(3) Raccourcit la tôle et la zone de pliage en tenant compte du jeu de coupe

Rogner (Tôle 3D) • Rogner ou tronquer une tôle (Tôle 3D)
