Relèvement

Tôle pliée > Ajouter > Menu déroulant Rabat > Relèvement

Les relèvements sont des perçages dans lesquels le matériau coupé est replié par un côté quelconque.

1. Insérer le plan d'usinage (cf. l'Aide en ligne 3D) pour pouvoir positionner le relèvement.
2. Activez la tôle sur laquelle le relèvement doit s'insérer.
3. Activez la fonction Relèvement.

Après avoir sélectionné la fonction, la fenêtre de dialogue Relèvement apparaît.

4. Saisissez les valeurs du paramètre de relèvement et confirmez par OK.

Une prévisualisation du relèvement vous apparaît.

5. Identifiez un point d'appui sur le relèvement et ensuite un point d'appui sur la scène.
6. Indiquez l'arête de jonction extérieure de la tôle pour insérer le rabat de relèvement.

L'orientation de l'angle de pliage sera déterminée par l'arête de jonction.

Vous pouvez maintenant saisir les paramètres pour un autre relèvement ou quitter la fonction par Annuler.

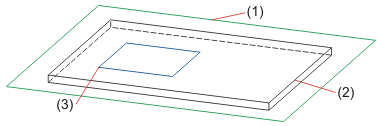

(1) Plan d'usinage
(2) Tôle
(3) Relèvement

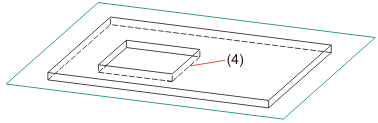

(4) Arête de jonction

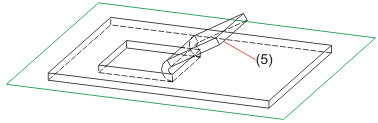

(5) Relèvement
