Projet : HiCAD Tôle

Coin de tôle avec pièce puzzle

Fonctions bâtiment > Tôle pliée > Coin de tôle > Puzzle

À l'aide de la fonction Coin de tôle avec pièce puzzle, vous pouvez créer un coin avec pièce de puzzle entre deux rabats de tôle. Par ailleurs, les deux rabats peuvent être de longueurs différentes et même l'angle de pliage peut varier.

Après avoir lancé la fonction, la fenêtre suivante apparaît :

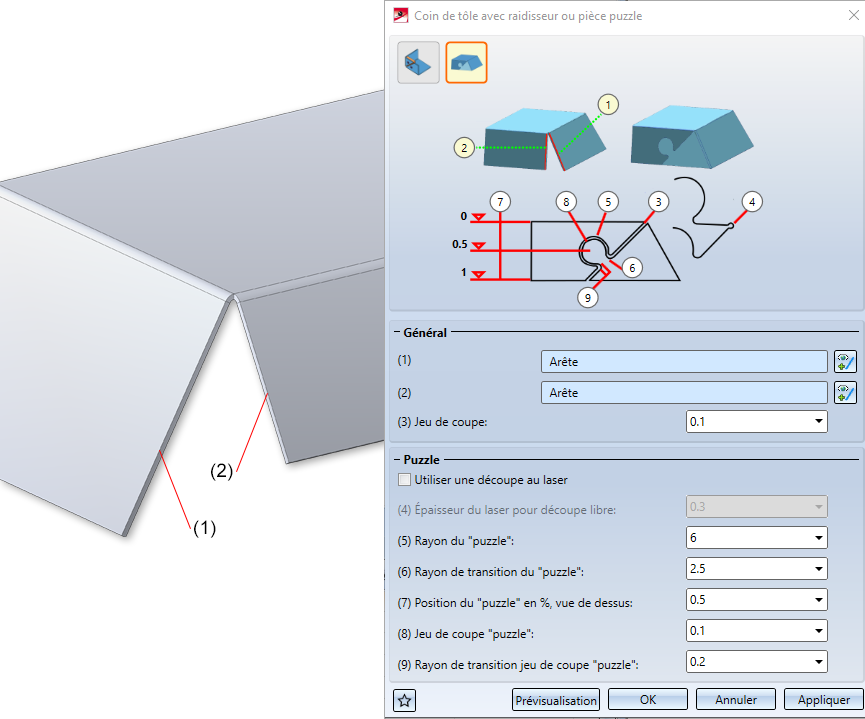

(1) Premier chant
(2) Deuxième arête du chant pour le "puzzle"

1. Identifiez les deux chants (1) (2) du coin à fermer.

Au cas où vous voudriez identifier un autre rabat, cliquez dans l'encart Général sur l'icône servant à l'identification.

La connexion sera assemblée sur le dernier rabat identifié. Si les rabats sont de différentes longueurs, cela reste inchangé.

2. Saisissez le jeu de coupe (3).

Si vous désirez une découpe au laser, cochez la case et saisissez l'épaisseur du laser (4).

3. Saisissez les paramètres (5) à (9) pour votre pièce de puzzle.

Les champs de saisie sont pré-remplis et peuvent être corrigés si besoin.

4. Si vous désirez maintenant insérer la variante, quittez simplement la fenêtre de dialogue par OK.

Après avoir saisi toutes les données nécessaires, la nouvelle connexion peut être insérée. Par la Prévisualisation, vous pouvez contrôler la connexion et la modifier si nécessaire. En cliquant sur Appliquer, le coin de tôle sera élaboré, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données ou de passer à un Coin de tôle avec connexion rivetée. Si vous quittez la fenêtre de dialogue par Annuler,la fonction sera terminée sans insertion ou modification.

Les paramètres de la fenêtre de dialogue peuvent être sauvegardés parmi vos favoris et réutilisés à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre de dialogue. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.

À savoir :

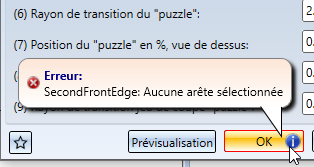

Toute saisie incorrecte sera signifiée par le symbole . Déplacez le curseur sur ce symbole pour afficher le message d'erreur.

Si la fonction ne peut être accomplie à partir des données indiquées, c'est alors le symbole qui apparaît sur le bouton OK. Placez le curseur sur le symbole pour afficher le message d'erreur.

Exemple :

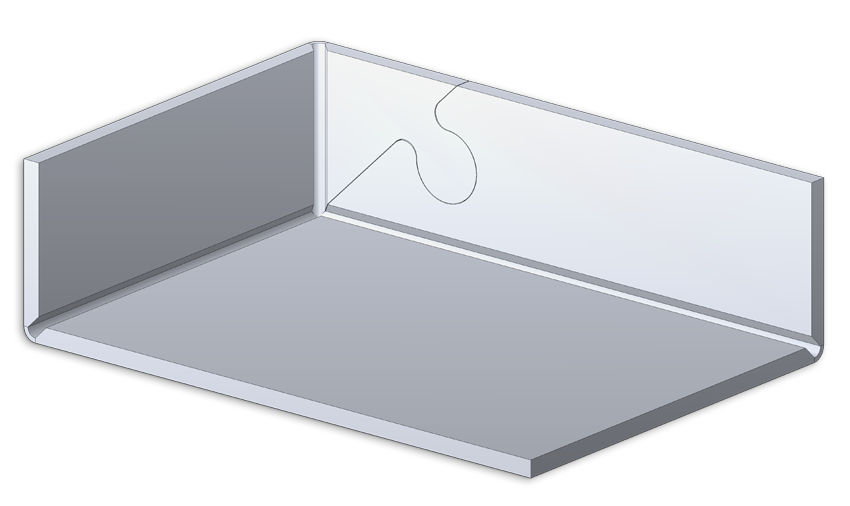

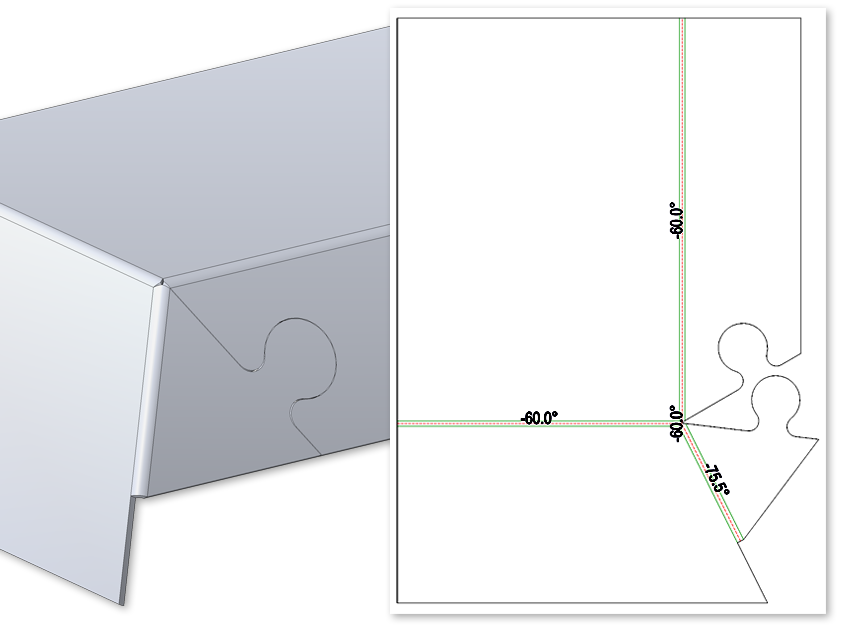

Coin de tôle sous forme de vue 3D et de projection développée

Coin de tôle avec zone de fraisage-pliage

Variantes de design dans la tôle (Tôle 3D)
