Les règles de cotation pour les dessins d'exécution sont gérées via le Gestionnaire de Configuration (isdconfigeditor.exe). Afin d'éditer plus simplement et plus confortablement les règles de cotation, vous disposez dan HiCAD d'un Éditeur intégré pour les règles de cotation.
Avant de travailler avec l'éditeur, veuillez lire les informations de la rubrique Paramètres et Configurations dépendant de l'utilisation.
Les modifications de Configurations doivent être faites avec la plus grande attention et, si possible, opérées par un administrateur.
En lançant la fonction Règles relatives à la cotation automatique, la fenêtre de dialogue de l'Éditeur pour règles de cotation s'ouvre.
Veuillez procéder comme suit :
- Vous chargez le lot de règles de cotation dépendant du type d'utilisation que vous voulez modifier.
- Vous éditez le lot de règles, et ce en ajoutant, modifiant ou supprimant des règles. Les modifications opérées s'appliquent toujours à la vue actuellement active.
- Vous sauvegardez le lot de règles.

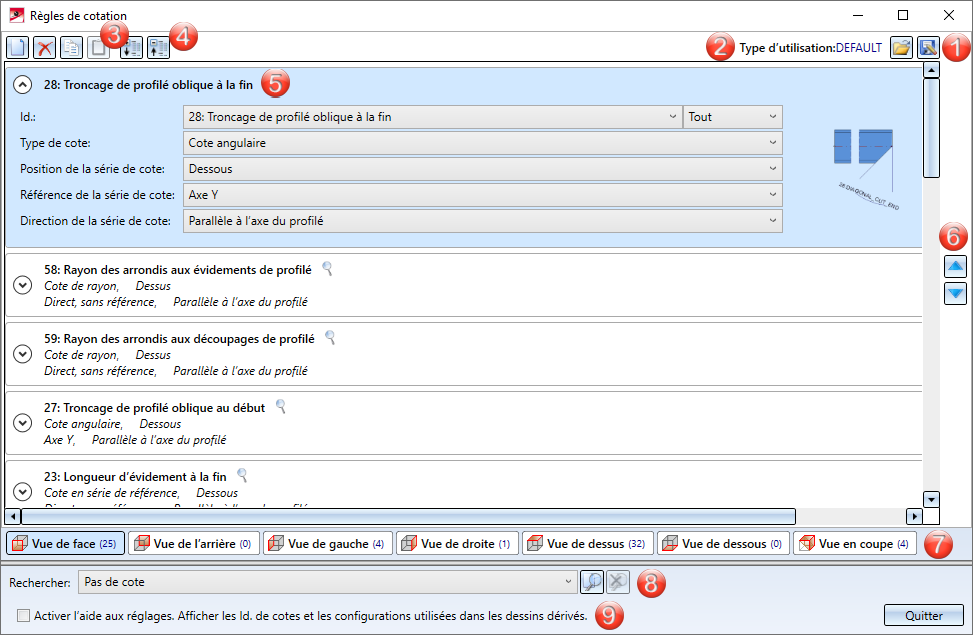

Éléments de commande et représentation de la fenêtre de dialogue
(1) Charger/Enregistrer une configuration dépendante du type d'utilisation
|

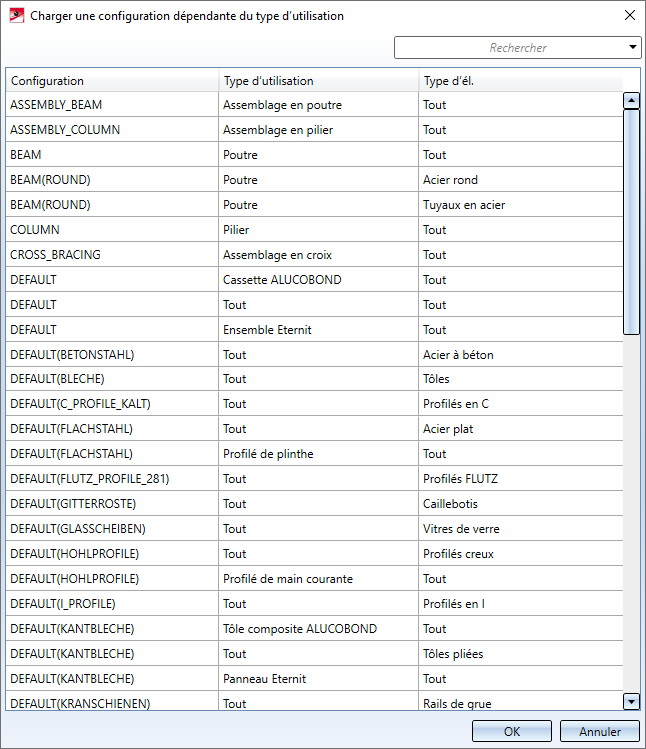

Utilisez cette fonction pour charger le lot de règles de cotation d'un type d'utilisation.
L'ordre des listes peut être modifié par un clic sur le titre de la colonne. Dans le champ de recherche, en haut à droite de la fenêtre de dialogue, il est possible de filtrer la sélection. Le filtre peut être supprimé par un clic sur le symbole de suppression. Si les paramètres actuels ne sont pas encore enregistrés, un message correspondant s'affiche avant le chargement. Après avoir chargé un lot de règles, les règles qui y sont définies s'affichent en liste dans la première fenêtre de dialogue, en fonction de chacune des vues. Pour accéder aux règles d'une autre vue, il vous faut la sélectionner par le bouton correspondant en bas de la fenêtre de dialogue. Le bouton surligné en bleu indique la vue active dans la liste. |
|
Avec cette fonction, vous sauvegardez le lot de règles de cotation actuel. Pour cela, sélectionnez la configuration sous laquelle le lot de règle doit être sauvegardé. |
(2) Type d'utilisation actuel
Ici s'affiche le nom du type d'utilisation actuellement affiché.
(3) Ajouter/Supprimer une règle
À l'aide de ces fonctions, vous pouvez ajouter des nouvelles règles ou supprimer des règles existantes. La règle sélectionnée est surlignée en bleu. Les modifications se font vue après vue.
|
|
Copier la règle sélectionnée. La copie est ajoutée en fin de liste. Modifiez la copie et déplacez-la - si vous souhaitez changer l'ordre des règles - avec |
|
|
Supprime la règle sélectionnée. |
|
|
Copier la règle sélectionnée dans le presse-papier. |
|
|
Copier la règle du presse-papier. La copie est ajoutée en fin de liste. |
et
.
Avec les fonctions copier/coller, il est possible de copier les règles d'une vue dans une autre vue, ainsi que dans les lots de règles d'un autre type d'utilisation.
(4) Représentation déployée/repliée
|
|
Les règles de cotation sont listées sous forme comprimée par défaut et sont automatiquement développées lorsqu'une règle est sélectionnée. Ce bouton vous permet d'étendre toutes les règles de cotation en une seule étape. |
|
|
Cette fonction affiche toutes les règles de cotation sous forme comprimée. |
(5) Modifier les paramètres d'une règle

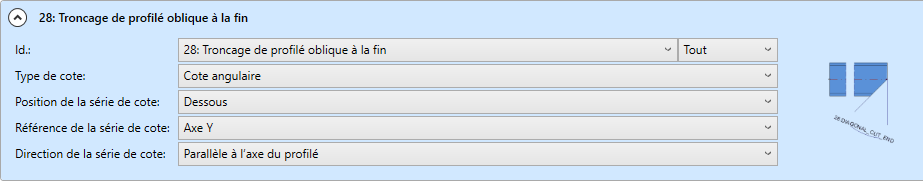

Pour modifier une règle de cotation, sélectionnez-la dans la vue correspondante en cliquant avec la souris. La règle active est surlignée en bleu et la vue étendue est automatiquement affichée.
Apparaissent alors l'Id., le type de cote, la position et la référence de la série de cote, la direction de la série de cote et, si disponible, un exemple d'image.
En déplaçant votre souris sur l'image d'aperçu, celui-ci sera agrandi. Avec les symboles
et
, vous pouvez passer d'une représentation comprimée à une étendue de la règle. Dans la représentation comprimée, vous pouvez également faire apparaître l'aperçu en déplaçant votre souris sur le symbole
.

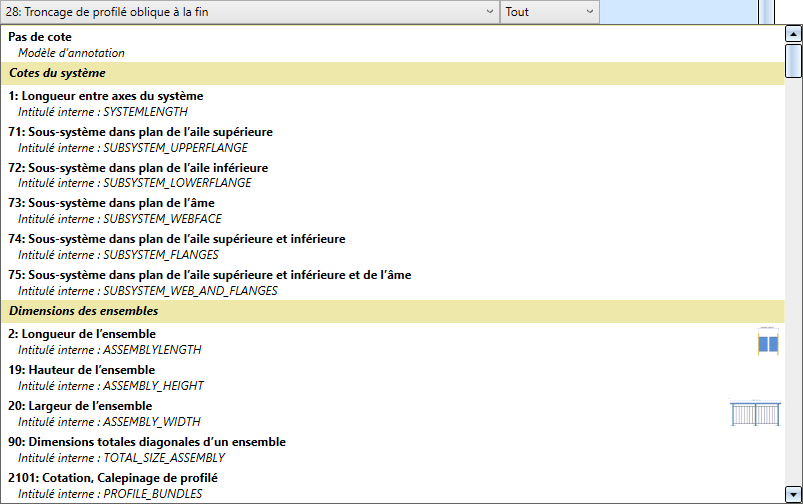

Pour modifier la règle sélectionnée, sélectionnez les paramètres souhaités dans chacune des listes de choix. Pour une sélection plus claire, les Id. sont regroupés les uns avec les autres dans la liste de choix.

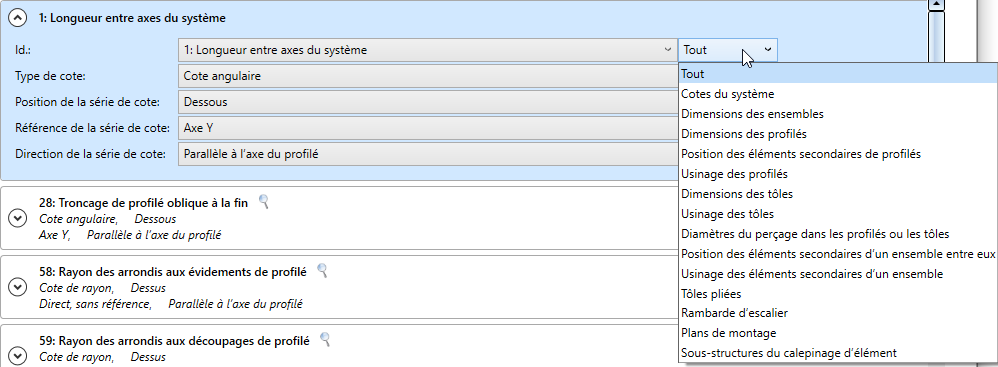

Si vous ne souhaitez pas avoir la liste de tous les groupes de sélection, vous pouvez alors limiter leur affichage en sélectionnant le groupe, dans la liste de choix en bout de ligne, qui doit être affiché.
Vous pouvez apprendre quelles règles appartiennent à quel groupe à la page Règles de cotation en bref.
L'Éditeur de règles de cotation possède un système de vérification intégré de la pertinence. Si les données en cours ne sont pas autorisées, le symbole
s'affiche. En déplaçant le curseur sur ce symbole, un message détaillé s'affiche, par exemple :
Veuillez alors corriger les paramètres.
(6) Changer l'ordre des règles
|
|
Vous pouvez utiliser ces icônes pour déplacer la règle sélectionnée vers le haut ou vers le bas et ainsi influencer l'ordre de la règle dans le lot de règles actif. L'ordre des règles dans le lot de règles détermine l'ordre dans lequel les cotes sont créées au moment de la dérivation de dessin. Plus une règle se trouve en haut de la liste dans le lot de règles, plus il est probable que la cote correspondante sera créée lors de la dérivation du dessin et plus elle sera placée près de l'élément. |
|
|
(7) Sélection de la vue
Les règles sont éditées vue par vue. En bas de la fenêtre de dialogue, vous pouvez activer les différentes vues en cliquant sur le bouton correspondant. Le nombre derrière le nom de la vue indique combien de règles sont définies pour cette vue. Après avoir sélectionné une vue (le bouton est affiché en bleu), les règles définies pour cette vue s'affichent.
(8) Recherche
Vous pouvez rechercher ici les Id. de règle déjà utilisés. Sélectionnez dans la liste l'identifiant à rechercher.
|
|

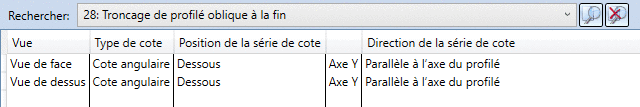

Vous utilisez cette fonction pour lancer la recherche de la règle sélectionnée. La recherche s'effectue dans toutes les vues. Les identifiants trouvés sont affichés dans une liste de résultats :
Par un clic sur une entrée dans la liste des résultats, la vue correspondante est activée. |
|
|
Vous utilisez cette fonction pour supprimer la liste des résultats de la recherche. |
(9) Activer l'aide aux réglages

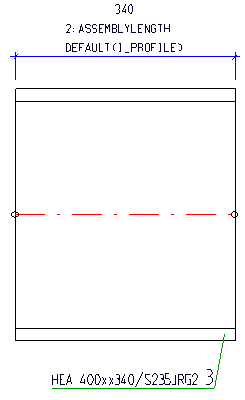

Si cette case est cochée, les Id. des règles et les types d'utilisation seront inscrits comme textes supplémentaires dans les cotes.
Exemple
À savoir :
- Lors de la sauvegarde du lot de règles, les règles seront transférées au Gestionnaire de Configuration. Les règles stockées seront adaptées en conséquence, ou de nouvelles règles seront ajoutées, ou des règles existantes seront supprimées.
- Si vous sauvegardez un lot de règles et que HiCAD détecte que l'Id. de cote sélectionné ne convient pas à une vue, un message d'erreur correspondant s'affiche. Cela se produira par exemple si vous utilisez, dans l'une des vues standard, une règle avec un Id. de cote qui ne correspond qu'aux vues en coupe (par exemple 63: Rayon des arrondis aux découpages des tôles dans les vues en coupe). Dans ce cas, vous devez corriger les paramètres de manière appropriée, sans quoi le lot de règles ne peut pas être sauvegardé.
- Si des règles sont identiques dans l'éditeur (c'est-à-dire qu'elles existent deux fois), un message correspondant s'affiche lorsque vous essayez de sauvegarder. La règle ne sera sauvegardée qu'une seule fois dans le lot de règles.
