> Paramètres > Types de ligneVia le dossier Types de ligne, vous pouvez modifier les types de ligne de HiCAD ainsi que les combinaisons de couleur, strate et type de ligne par défaut. Vous disposez pour cela des sous-dossiers Définitions et Combinaisons de couleur.
Dans le sous-dossier Définitions, vous pouvez modifier les types de ligne. Cela détermine la représentation des lignes et des arêtes, par ex. en continu, en pointillé, mixtes, etc. Neuf types de ligne différents sont prédéfinis dans HiCAD et peuvent, à l'exception des types 1 à 4, modifiés.

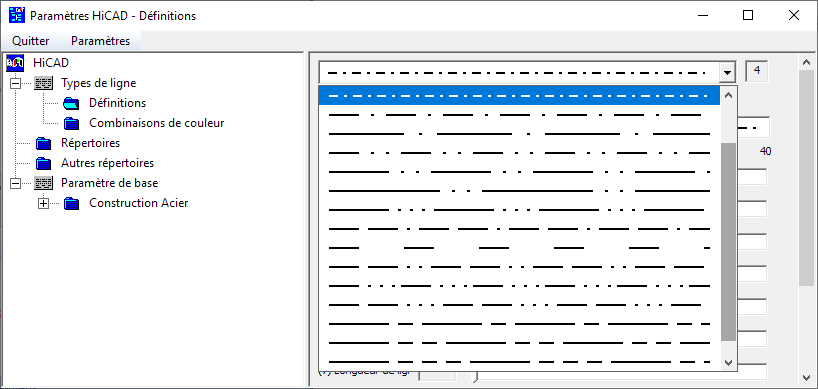

Une liste de choix de types de ligne prédéfinis s'affiche en cliquant dans le champ du haut de la fenêtre de saisie (1).
- Valeurs de style
À chaque type de ligne correspond un nombre de valeurs de style. Ces valeurs de style déterminent le nombre de lignes d'un type de ligne et l'écart entre chaque élément de ligne.
Les curseurs de la fenêtre de saisie seront réglables selon chaque nombre des valeurs de style. Si, par exemple, le type de ligne a 4 valeurs de style, le type de ligne sera alors déterminé par deux lignes et deux espaces vides. Dans ce cas, les curseurs 1 à 4 de la fenêtre de saisie sont réglables.
- Modifier un type de ligne
Pour modifier un type de ligne, sélectionnez-en tout d'abord un dans la liste de choix. HiCAD affiche le nombre de valeurs de style valant pour ce type de ligne. Vous pouvez conserver ou modifier cette valeur. Via les curseurs de la fenêtre de saisie, vous pouvez modifier à volonté les valeurs des espaces vides et des longueurs de ligne. Un aperçu du type de ligne s'affiche au-dessus des curseurs.
Si vous voulez appliquer les modifications au type de ligne sélectionné, cliquez sur le bouton Appliquer. Ces paramètres sont conservés également en fermant HiCAD, ils deviennent donc les paramètres par défaut au prochain démarrage de HiCAD. Si vous souhaitez revenir aux paramètres par défaut d'origine, cliquez alors sur Charger les paramètres par défaut.
Le dossier Combinaisons de couleur contient 40 pré-définitions pour la combinaison de couleur, strate et type de ligne. Ces combinaisons peuvent être utilisées comme paramétrages pour les lignes et les arêtes. Pour modifier un paramètre, effectuez un double-clic sur un des champs de la ligne. Une liste de choix permet de modifier la valeur correspondante.
En quittant cette fenêtre, les paramètres actuels sont conservés, également en fermant HiCAD, ils deviennent donc les paramètres par défaut au prochain démarrage de HiCAD.
