Exemple de simulation - Contrôle de la vue

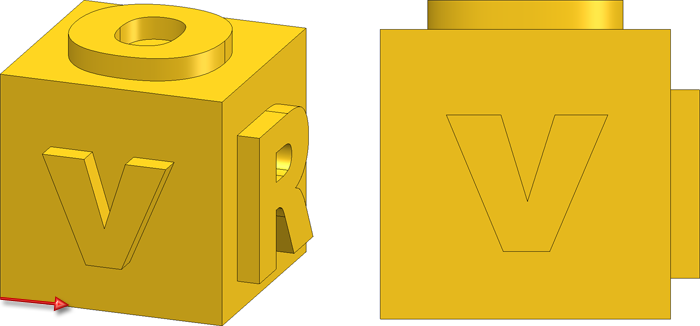

Dans cet exemple, l'ensemble (à gauche) doit être déplacé le long de l'arête indiquée. Pendant la simulation, la vue devra changer plusieurs fois. La vue d'origine est la vue de face.



• Créez une Nouvelle simulation .
• Lancez la fonction Moteur de translation (avec comme l'élément à déplacer l'ensemble, la direction est déterminée par l'arête inférieure de la vue de face, Vitesse :10 mm/sec).

• Durée maximale de la simulation : 20 sec.
• Calculer la simulation .

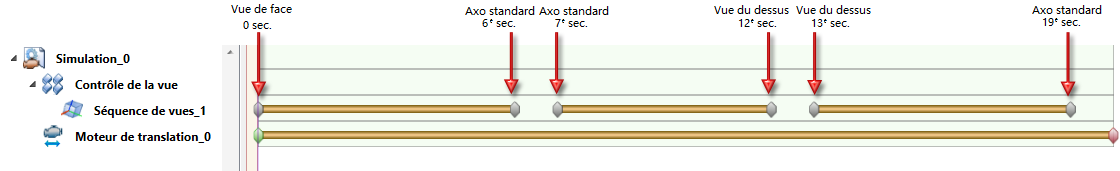

Il faut maintenant définir la séquence de vues de la façon suivante : la vue d'origine est la vue de face. Après 6 secondes, l'axonométrie standard devra être affichée pendant 1 seconde. Ensuite, c'est au tour de l'axo standard doit passer à la vue du dessus montrée à partir de la 12^e seconde et également pendant 1 seconde. Enfin, la vue de dessus retourne à la vue d'axonométrie standard qui est affichée à partir de la 19^e seconde.

Pour ce faire, veuillez procéder comme suit :

• Clic droit sur l'entrée Contrôle de la vue.
• Sélectionnez la fonction Créer nouvelle séquence de vues. Un point-clé est créé au temps t zéro.



Intervalle de vue 1 : 0^e - 6^e seconde

• Activez l'axonométrie standard avec la fonction AXO standard (direct.) via la barre d'outils transparente.

Cette vue doit s'afficher à la 6^e seconde. Cela peut être obtenu en définissant un point-clé correspondant. Pour ce faire, par un clic droit sur la ligne du temps (environ vers la 6^e seconde) de la séquence de vues, sélectionnez la fonction Utiliser la vue actuelle. Un autre point-clé se crée alors. Par un clic droit sur ce point, sélectionnez la fonction Réglage de temps pour indiquer précisément la 6^e seconde.



Intervalle de vue 2 : 7^e - 12^e seconde

• Déterminez le premier point-clé pour le deuxième intervalle de vue. Pour ce faire, par un clic droit sur la ligne du temps (environ vers la 7^e seconde) de la séquence de vues, sélectionnez la fonction Utiliser la vue actuelle. Par un clic droit sur ce point, sélectionnez la fonction Réglage de temps pour indiquer précisément la 7^e seconde.
• Activez la vue de dessus via la barre d'outils transparente. Celle-ci doit s'afficher à la 12^e seconde. Pour ce faire, par un clic droit sur la ligne du temps (environ vers la 12^e seconde) de la séquence de vues, sélectionnez la fonction Utiliser la vue actuelle. Par un clic droit sur ce point-clé, sélectionnez la fonction Réglage de temps pour indiquer précisément la 12^e seconde.



Intervalle de vue 3 : 13^e - 19^e seconde

• Déterminez le premier point-clé pour le troisième intervalle de vue. Pour ce faire, par un clic droit sur la ligne du temps (environ vers la 13^e seconde) de la séquence de vues, sélectionnez la fonction Utiliser la vue actuelle. Par un clic droit sur ce point-clé, sélectionnez la fonction Réglage de temps pour indiquer précisément la 13^e seconde.
• Activez l'axonométrie standard avec la fonction AXO standard (direct.) via la barre d'outils transparente. Celle-ci doit s'afficher à la 19^e seconde. Pour ce faire, par un clic droit sur la ligne du temps (environ vers la 19^e seconde) des de la séquence de vues, sélectionnez la fonction Utiliser la vue actuelle. Par un clic droit sur ce point-clé, sélectionnez la fonction Réglage de temps pour indiquer précisément la 19^e seconde.





Film de la simulation

Télécharger sim_bsp12.mp4
