La scène GENEVA_DRIVE.SZA utilisée ici se trouve, si vous avez installé l'aide en ligne en local, dans le sous-répertoire de HiCAD docu\examples.
Pour reproduire cet exercice, chargez tout simplement dans HiCAD le fichier en question avec la fonction Ouvrir une scène. Vous pouvez ensuite reproduire l'exemple tel que décrit ci-dessous.

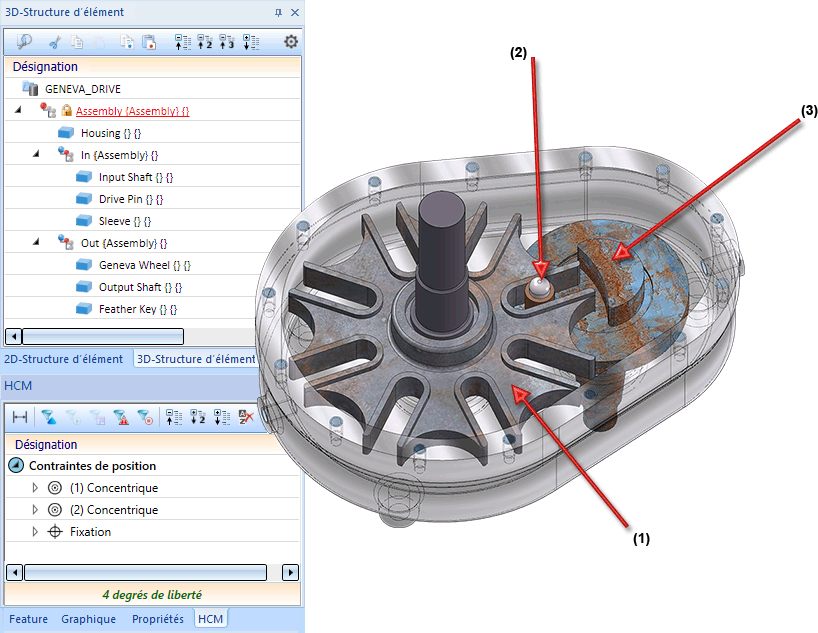

L'exemple utilise un mécanisme à croix de Malte. Les éléments de l'ensemble sont reliés entre eux par des contraintes HCM (cf. GENEVA_DRIVE.SZA). Un matériau aura été attribué aux éléments de l'ensemble.
La roue (1) doit être mise en mouvement lorsque l'élément (3) opère une rotation et que la tige (2) se trouve dans une fente de la roue en forme de croix de Malte.
Ce mouvement sera réalisé par une simulation physique, dans laquelle un moteur de rotation est attribué à l'élément (3).
- Créez une Nouvelle simulation.
- Désactivez le contrôle de la vue.
- Définition d'un moteur de rotation :
- l'élément à déplacer est l'élément (3),

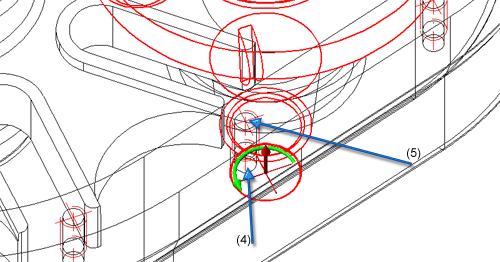

- l'axe de rotation est l'arête imaginée entre les centres (4) et (5),
- Mode Simulation physique.
- Calculer la simulation.
La simulation en tant que film
