La scène SCHERENHUBTISCH.SZA utilisée ici pour illustrer une plate-forme en ciseaux se trouve, si vous avez installé l'aide en ligne en local, dans le sous-répertoire de HiCAD docu\examples.
Pour reproduire cet exercice, chargez tout simplement dans HiCAD le fichier en question avec la fonction Ouvrir une scène. Vous pouvez ensuite reproduire l'exemple tel que décrit ci-dessous.

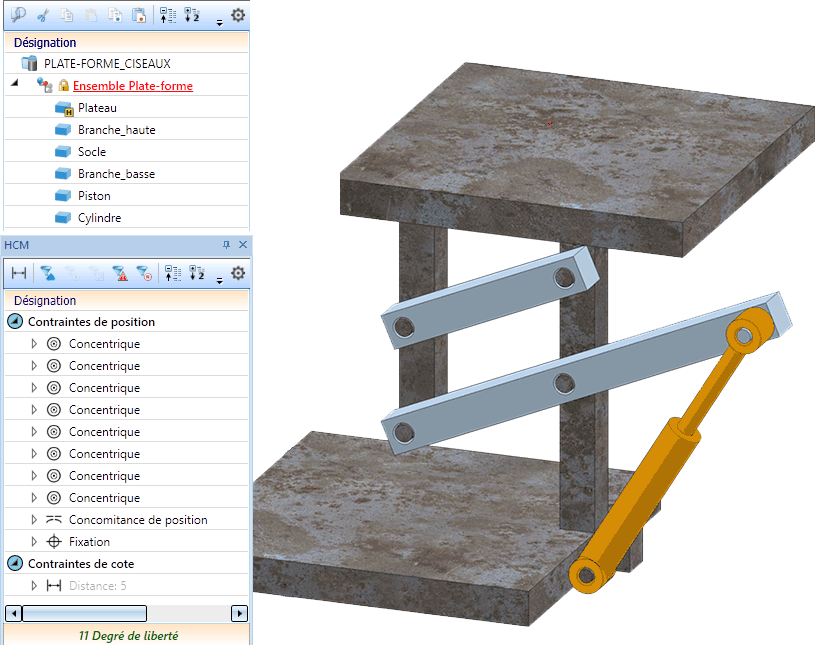

L'illustration montre une plate-forme en ciseaux. Les éléments de l'ensemble sont reliés entre eux par des contraintes HCM (cf. SCHERENHUBTISCH.SZA). Ici, le piston doit être mis en mouvement. Grâce aux contraintes HCM, les autres éléments de l'ensemble subiront un déplacement en conséquence. Le mouvement en question va de bas en haut.
- Créez une Nouvelle simulation.
- Désactivez le contrôle de la vue.

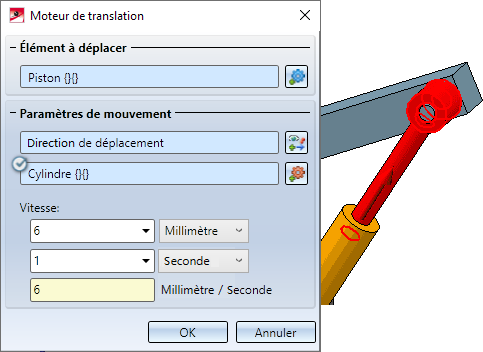

- Définition d'un moteur de translation avec les paramètres suivants :

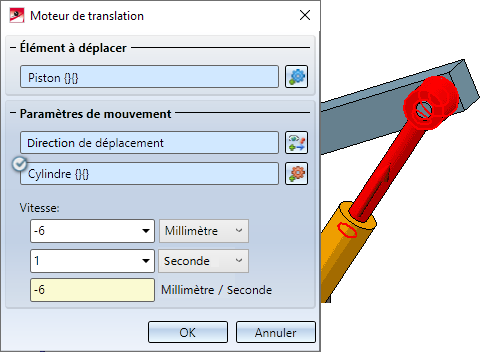

- Définition d'un autre moteur de translation avec la direction opposée :

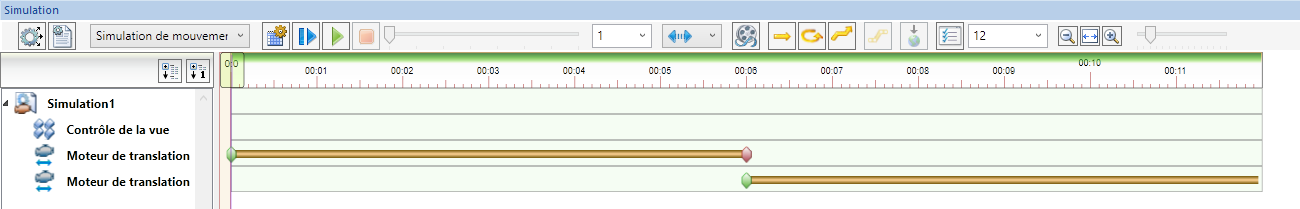

- Définition des intervalles de temps :
- Mode Simulation de mouvement.
- Calculer la simulation.
Simulation en tant que film
À savoir :
Si le mouvement arrière n'est souhaité que dans le film, vous pouvez également ne pas définir dans cet exemple le second moteur. À la place, cochez la case Répétition dans la fenêtre de dialogue Créer un film et sélectionner comme direction la flèche en avant puis en arrière.
