Définir/Supprimer les symboles
À l'aide des fonctions de ce sous-menu, vous pouvez insérer des symboles de cotation dans un texte de cote, ou supprimer des symboles existants.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vous pouvez également accéder à ces fonctions de modification et d'édition via le menu contextuel pour les chiffres de cote. Vous y accédez par un clic droit sur un chiffre de cote.
Définir des symboles
Cotation+Annotation 3D > Éditer > Éditer > Symboles > Définir
À l'aide de ces fonctions, vous pouvez insérer des symboles dans le texte de cote.
Choisissez tout d'abord en cliquant sur la fonction correspondante si seules des cotes individuelles, toutes les cotes d'une structure de cotation ou toutes les cotes se trouvant dans une zone de sélection rectangulaire devront être prises en compte.
La fenêtre de dialogue Symboles s'ouvre.

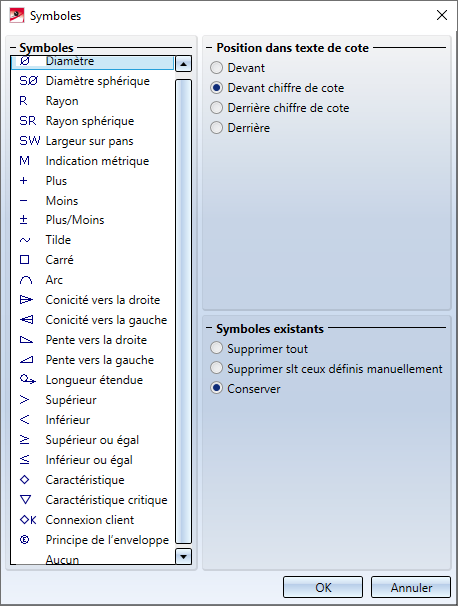

Fenêtre de dialogue Symboles
Sélectionnez le symbole de votre choix et déterminez sa position dans le texte de cote. Sous Symboles existants, vous spécifiez le traitement des symboles qui existent déjà dans une cote.
Après avoir quitté la fenêtre de dialogue par OK, HiCAD vous invite alors, selon la fonction choisie, à identifier les cotes.
À savoir :
- Si vous sélectionnez dans la fenêtre de dialogue aucun symbole (Aucun), vous pouvez alors supprimer par ces fonctions des symboles existants.
- La fenêtre de dialogue se ferme également lorsque vous sélectionnez un symbole par un double-clic.
Supprimer des symboles
Cotation+Annotation 3D > Éditer > Éditer > Symboles > Supprimer
À l'aide de ces fonctions, vous pouvez supprimer des symboles dans les textes de cote.
Choisissez tout d'abord en cliquant sur la fonction correspondante si seules des cotes individuelles, toutes les cotes d'une structure de cotation ou toutes les cotes se trouvant dans une zone de sélection rectangulaire devront être prises en compte.
HiCAD vous invite alors, selon la fonction choisie, à identifier les cotes, la structure ou à dessiner un rectangle.
