Projet : HiCAD Tôle

Corriger la pénétration

Tôle pliée > Autres fonctions > Menu déroulant: Extras > Corriger la pénétration

À l'aide de cette fonction, vous ôtez l'élément pénétrant l'élément de tôle.

1. Indiquez le jeu de coupe entre l'élément pénétrant et l'élément de tôle.
2. Identifiez ensuite l'élément pénétrant (corps de collision).
3. Identifiez maintenant les tôles qui sont pénétrées.
4. Mettez fin à l'identification par un clic de la molette.

Le calcul, ici la soustraction, est opéré.

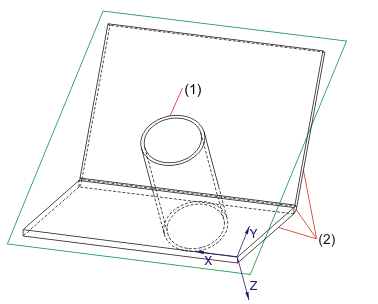

(1) Corps de collision
(2) Tôle de base, zone de pliage et rabat sont pénétrés

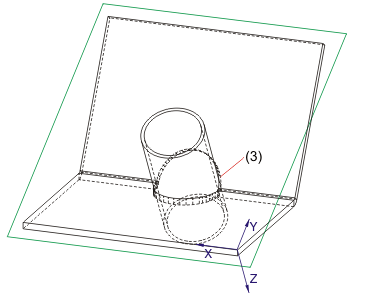

(4) Évidement dans l'élément de tôle

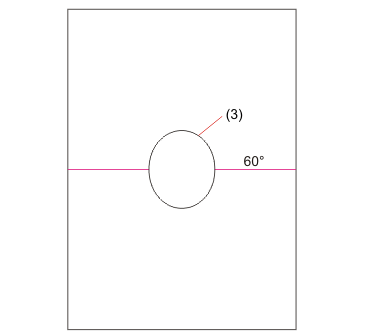

(5) Évidement dans la projection développée

Autres fonctions (Tôle 3D)
