Projet : HiCAD Tôle

Modification de longueur

Tôle pliée > Modification de longueur

Avec l'aide des fonctions du groupe Modification de longueur, vous pouvez à volonté allonger ou, en indiquant une valeur négative, raccourcir les tôles et les zones de pliage. Vous pouvez allonger les tôles dans le sens de la tôle ou dans le sens d'une coordonnée. Pour l'allongement d'une tôle dans le sens d'une coordonnée, les valeurs s'appliquent au système de coordonnées actif.

En activant une tôle par un clic droit de la souris, vous accédez également aux fonctions de modification de longueur dans le menu contextuel. Une identification ne vous sera alors plus demandée par la suite.

Modification de longueur
	Prolonger dans le sens de la tôle, 2 points	Prolonger un rabat ou une zone de pliage dans le sens de la tôle via deux points
Menu déroulant Rabat
	Direction X (2 points)	Prolonger un rabat ou une zone de pliage dans le sens de X via deux points
	Direction Y (2 points)	Prolonger un rabat ou une zone de pliage dans le sens de Y via deux points
	Direction Z (2points)	Prolonger un rabat ou une zone de pliage dans le sens de Z via deux points
	Prolonger dans le sens de la tôle (valeur)	Prolonger un rabat ou une zone de pliage dans le sens de la tôle via une valeur absolue
	Direction X (valeur)	Prolonger un rabat ou une zone de pliage dans le sens de X via une valeur absolue
	Direction Y (valeur)	Prolonger un rabat ou une zone de pliage dans le sens de Y via une valeur absolue
	Direction Z (valeur)	Prolonger un rabat ou une zone de pliage dans le sens de Z via une valeur absolue
	Longueur	Prolonger un rabat ou une zone de pliage dans le sens de la tôle via la saisie d'une nouvelle longueur totale

	Prolonger toute la tôle dans le sens de la tôle, 2 points	Les tôles, les zones de pliage et les rabats se trouvant sur un même plan seront prolongés en une manipulation dans le sens de la tôle via deux points.
Menu déroulant Tôle
	Prolonger toute la tôle dans le sens de la tôle, via une valeur	Les tôles, les zones de pliage et les rabats se trouvant sur un même plan seront prolongés en une manipulation dans le sens de la tôle.

Marche à suivre pour le prolongement dans le sens de la tôle par la saisie d'une valeur :

Identifiez l'arête de la tôle qui doit être allongée.
Indiquez une valeur absolue pour le prolongement.

À savoir :

En indiquant une valeur 0, vous pouvez déplacer la surface de façon dynamique.

Marche à suivre pour le prolongement à l'aide de deux points :

Identifiez l'arête de la tôle qui doit être allongée.
Indiquez deux points pour définir la modification de longueur.

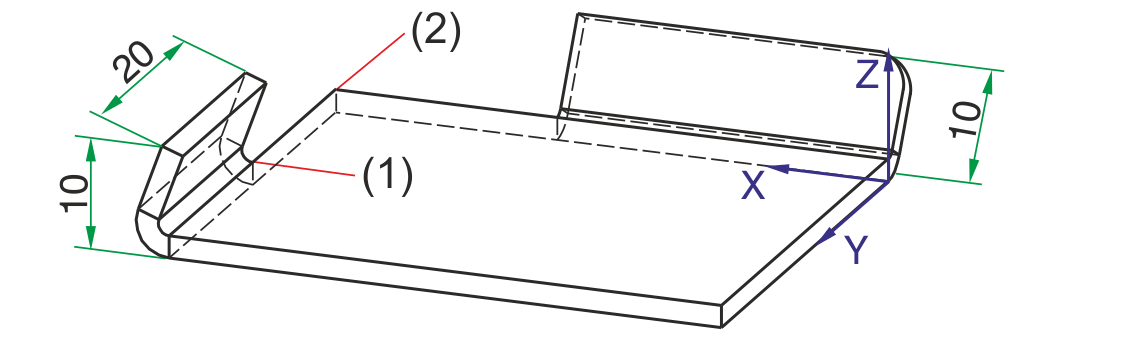

(1) Prolongement via points, premier point
(2) Prolongement via points, deuxième point

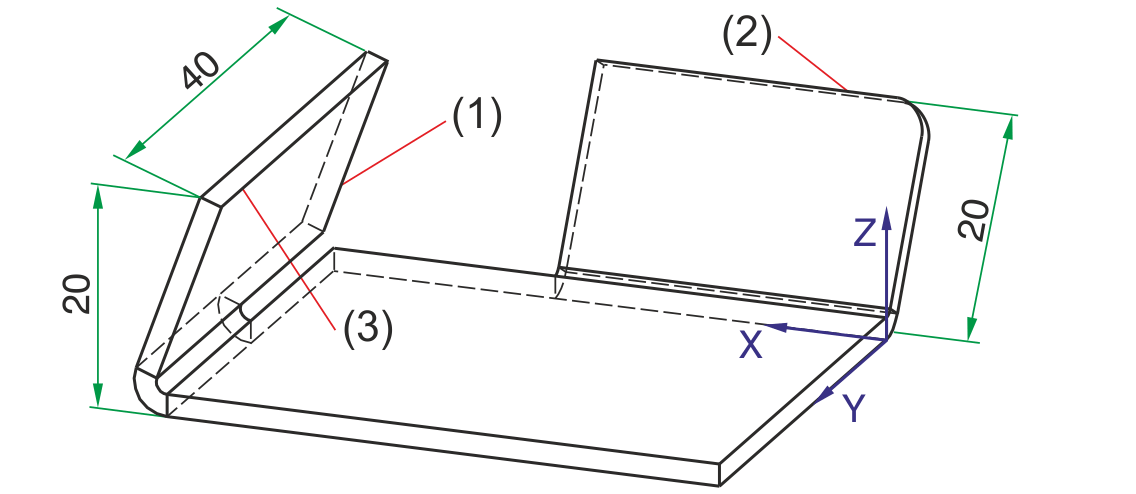

(3) Allongé dans la direction de Y via deux points
(4) Allongé dans le sens de la tôle via la saisie d'une valeur
(5) Allongé dans la direction de Z via la saisie d'une valeur

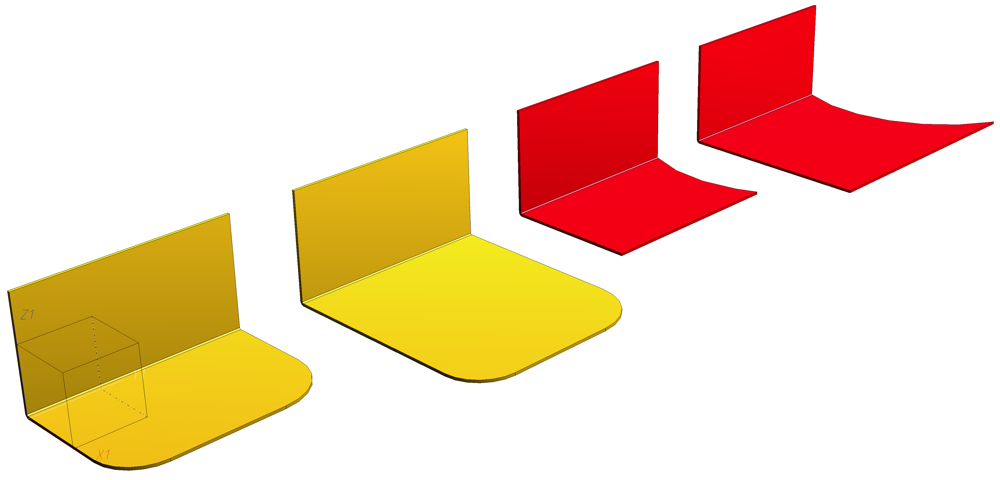

La fonction Prolonger un rabat s'applique également à des rabats à forme circulaire.

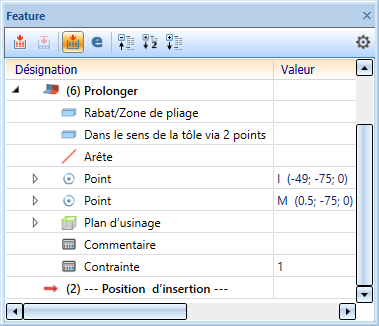

Le prolongement des tôles est indiqué sur la scène en activant le Feature. Le vecteur de déplacement est représenté par une flèche depuis le point initial au point final du vecteur.
