Projet : HiCAD Tôle

Épaisseur de tôle, rayon et angle de pliage

L'épaisseur, le rayon de pliage et l'angle de pliage des éléments de tôle peuvent être modifiés par la suite à partir du Feature. À l'aide des fonctions suivantes, vous modifiez uniquement les tôles sans historique de Feature, par ex. :

• les tôles issues de HiCAD2
• les tôles pour lesquelles l'historique de Feature a été désactivé (case Feature décochée au moment de créer la tôle de base), pour par exemple modifier la structure dans l'ICN.

Si vous effectuez les modifications alors que le Feature est activé, vous pouvez alors transférer la valeur à d'autres éléments de tôle en attribuant des variables.

Modifier l'épaisseur de tôle

Tôle pliée > Développement de tôle > Menu déroulant : Perte au pli > Épaisseur de tôle

1. Identifiez la tôle.
2. Saisissez la valeur de la nouvelle épaisseur.
3. Sélectionnez de quel côté l'épaisseur doit être appliquée.

Si vous choisissez Axes neutres invariables, l'épaisseur sera appliquée de façon égale depuis le centre. Si vous choisissez Déplacer côté de référence, le côté choisi sera déplacé.

Pour les tôles plusieurs fois pliées, il est possible que des conflits surgissent entre le rayon de pliage et l'épaisseur de tôle.

Modifier le rayon de pliage

Tôle pliée > Développement de tôle > Menu déroulant : Perte au pli > Rayon de pliage

Tôle pliée > Développement de tôle > Menu déroulant : Perte au pli > Tous les rayons de pliage

1. Identifiez une tôle de base.

Peu importe ici quel côté vous identifiez, puisque la modification s'applique au rayon intérieur.

2. Spécifiez maintenant une arête du pliage destiné à être modifié.

Avec la fonction Tous les rayons de pliage, il est inutile de la spécifier.

3. Saisissez la nouvelle valeur.

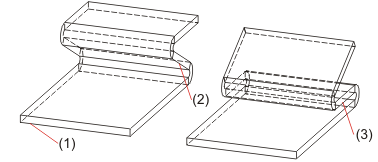

(1) Tôle de base (case Feature non cochée)
(2) Rayon de pliage
(3) Rayon de pliage modifié

Modifier l'angle de pliage

Tôle pliée > Développement de tôle > Menu déroulant : Perte au pli > Angle de pliage

1. Identifiez tout d'abord la tôle de base.
2. Sélectionnez ensuite le rabat dont l'angle doit être modifié.
3. Saisissez la nouvelle valeur de l'angle.

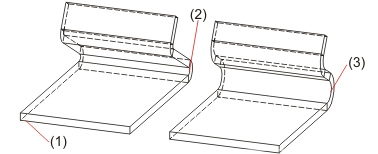

(1) Tôle de base (case Feature non cochée)
(2) Angle de pliage
(3) Angle de pliage modifié
