Projet : HiCAD Tôle

Lettrage

Standard 3D> Usinage normé > Menu déroulant : Perçage > Lettrage

Cette fonction vous permet d'estamper n'importe quel texte.

1. Activez tout d'abord une tôle et un plan d'usinage pour positionner l'outil.
2. Ouvrez ensuite la fonction Lettrage de la rubrique du > Menu déroulant : Perçage dans Standard 3D> Usinage normé.
3. Saisissez votre texte dans l'éditeur de texte.
4. Cochez la case indiquant si l'estampe de lettrage doit également être visible au verso.

Le verso de la tôle sera déterminé par la position du plan d'usinage.

5. Si le texte doit être représenté comme dans l'éditeur de texte sous forme de lettrage, alors fermez la fenêtre par OK.
6. Déterminez la position d'insertion à l'aide des options de point.

Si vous souhaitez auparavant pivoter le lettrage ou modifier le sens d'insertion, ouvrez la fonction par le menu contextuel le permettant par un clic droit de la souris.

La tôle est maintenant estampée. Vous pouvez encore maintenant insérer le lettrage une nouvelle fois. Ou sinon, vous avez encore la possibilité d'activer un nouveau menu contextuel par un clic droit de la souris avant de déterminer une nouvelle position d'insertion.

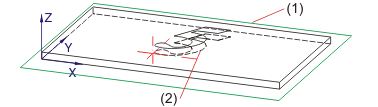

(1) Plan d'usinage
(2) Poinçonnage, verso inclus

L'historique du Feature permet, par un double-clic sur l'entrée Lettrage, de modifier le texte avec l'éditeur de texte.
