Outils d'estampage

Tôle pliée > Outils > Outils d'estampage

Cette fonction sert à l'estampage des tôles. Des formes d'estampe propres à chaque entreprise (Éléments 2D) peuvent être ajoutées avec l'éditeur de catalogue.

1. Activez tout d'abord la tôle qui doit être usinée puis la fonction Outils d'estampage de la rubrique Outils.

Après avoir choisi votre fonction, la fenêtre de dialogue Paramètres s'affiche.

2. Cochez les cases souhaitées et quittez les Paramètres avec OK.
3. Déterminez, selon le paramètre déterminé, un plan d'usinage.
4. Choisissez ensuite un estampage.

Vous pouvez maintenant insérer l'outil individuellement ou composez un groupe grâce au menu Grille qui vient d'apparaître.

5. Sélectionnez une grille d'insertion et entrez les paramètres nécessaires.
6. Positionnez votre estampage à l'aide des options de point.

La tôle est maintenant estampée. Vous pouvez encore maintenant insérer l'estampage une nouvelle fois. Ou sinon, vous avez encore la possibilité d'activer un nouveau menu contextuel par un clic droit de la souris avant de déterminer une nouvelle position d'insertion. Au moyen des fonctions de ce menu, vous pouvez modifier, entre autres, la direction d'insertion de l'estampage. Un clic sur la molette met fin à la fonction.

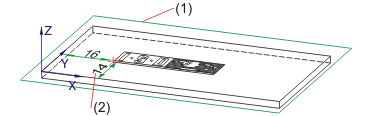

(1) Plan d'usinage
(2) Cotes paramétriques
