Bomber

Tôle pliée > Outils > Bomber

Bomber produit le cintrage ou le pliage des tôles. Cela s'effectue, dans la pratique, généralement par pression hydraulique. Les tôles bombées possèdent une capacité de charge plus importante que les tôles planes.

Après avoir choisi votre fonction Bomber , la fenêtre de dialogue Paramètres s'affiche.

1. Activez les cases souhaitées et quittez le paramétrage par OK.
2. Saisissez le bord du plan (espace entre le bord et le début du pliage) et la hauteur de bombage.
3. Identifiez une surface de la tôle à bomber.

La tôle est maintenant pliée et vous pouvez maintenant identifier une autre surface. Par un clic droit, vous mettez fin à la fonction.

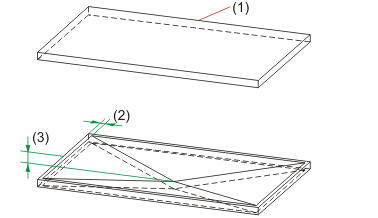

(1) Surface de référence
(2) Bord du plan
(3) Hauteur de bombage

À savoir :

Cette fonction ne peut être utilisée que sur les tôles carrées ou rectangulaires, dépourvues d'arrondis, de perçages, etc.

Outils (Tôle 3D)
