Projet : HiCAD Tôle

Tuyaux et réservoirs

Tôle pliée > Nouveau > Tuyaux et réservoirs

La fonction Tuyaux et réservoirs vous permet de compléter votre construction de tôle par divers éléments réguliers, connexions, culottes et éléments de direction et de les usiner à l'aide des outils.

Le menu, qui apparaît dès l'activation de la fonction, se compose de la façon suivante :

• Insertion
• Les tuyaux et réservoirs tels que éléments réguliers. connexions, tuyaux-culottes et éléments de direction
• Outils d'usinage des tuyaux et des réservoirs

• Pivoter la dernière pièce de tuyau
• Offset
• Différence 2x
• Offset et différence

La suppression des tuyaux et des réservoirs ainsi que chacune des articulations des éléments de connexion peut être opérée à partir de l'ICN ou du menu contextuel.

Insertion de tuyau et de réservoir

La marche à suivre pour l'insertion d'éléments réguliers, de connexions, de tuyaux-culottes et d'éléments de direction est toujours la même. Cette marche à suivre est décrite ci-dessous à l'aide d'un exemple.

Exemple : insertion d'un cône tronqué.

1. Sélectionnez d'abord une des options suivantes pour l'insertion :

Origine : l'élément sera inséré à l'origine des coordonnées.

Surface de référence : l'élément sera inséré au centre de la surface de référence.

2. Sélectionnez par ex. le cône tronqué .

Le masque avec une variante de cône tronqué apparaît.

3. Sélectionnez une variante ou créez une nouvelle variante.
4. Confirmez votre saisie par OK.

En modifiant les valeurs, vous pouvez créer une nouvelle variante. Apparaît alors une requête demandant de confirmer cette action.

Pour le point d'appui, vous pouvez sélectionner l'origine du système de coordonnées actif ou une surface de jonction que vous identifiez par deux arêtes.

5. Déterminez le point d'appui.

L'élément sera inséré sur la scène.

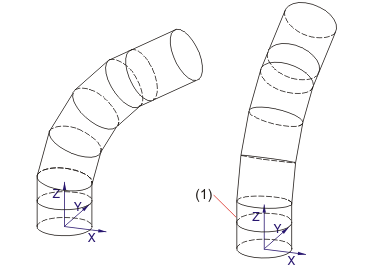

Pivoter la dernière pièce de tuyau

Tôle pliée > Nouveau > Tuyaux et réservoirs > Pivoter la dernière pièce de tuyau

Cette fonction permet de faire pivoter le dernier élément intégré. L'axe du corps sert d'axe de rotation.

Vous pouvez faire pivoter la pièce tubulaire de différentes façons :

1. Quand vous lancez la fonction, vous pouvez faire pivoter l'élément de construction en vous servant de la souris.
2. Cliquez sur le bouton gauche de la souris pour indiquer une valeur appliquée à l'angle.
3. Cliquez sur le bouton droit de la souris pour la projeter en miroir autour de l'axe du corps.

(1) Angle de rotation

Offset

Tôle pliée > Nouveau > Tuyaux et réservoirs > Offset

La fonction Offset vous permet d'affecter une épaisseur de tôle à la construction tubulaire. Vous pouvez retirer de l'épaisseur de tôle vers l'intérieur ou vers l'extérieur.

1. Après avoir lancé la fonction, apparaît la fenêtre Offset.
2. Déterminez l'épaisseur de tôle et choisissez une direction.
3. Confirmez votre saisie par OK.
4. Sélectionnez un contour de l'élément tubulaire pour lui appliquer l'épaisseur de tôle.

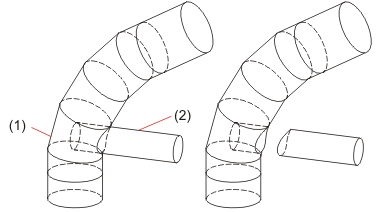

Différence 2x

Tôle pliée > Nouveau > Tuyaux et réservoirs > Différence 2x

Cette fonction vous permet de différencier deux corps qui s'emboîtent.

(1) Identifiez le premier corps
(2) Identifiez le deuxième corps

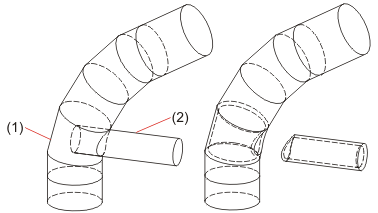

Offset et différence

Tôle pliée > Nouveau > Tuyaux et réservoirs > Offset et différence

Si deux corps s'emboîtent, recourrez à cette fonction pour les différencier et leur appliquer une épaisseur de matériau.

1. Identifiez l'un après l'autre chacun des éléments et affectez une valeur pour l'épaisseur de la paroi.

(1) Premier élément
(2) Deuxième élément
