Projet : HiCAD Tôle

Repliage du bord

Les tôles obtiennent à l'aide de ces fonctions une arête arrondie :

• Pliage du bord d'une arête
• Pliage du bord limité par 2 points

Repliage du bord d'une arête

Tôle pliée > Ajouter > Repli

L'arrondi s'applique sur la toute la longueur de l'arête.

1. Indiquez le diamètre intérieur et la longueur du pliage du bord.

Vous pouvez reprendre du catalogue de HiCAD une norme de rayon de pliage de produit semi-fini en activant la case .

2. Quittez la fenêtre de dialogue par OK.
3. Identifiez ensuite une arête de jonction.

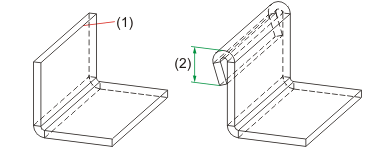

(1) Arête de jonction
(2) Longueur du pli

Repliage du bord limité par 2 points

Tôle pliée > Ajouter > Menu déroulant Repli > Repliage du bord (2 points)

La largeur de l'arrondi est déterminé ici par 2 points. Vous pouvez également insérer un dégagement par grugeage.

1. Indiquez tout d'abord les dimensions du grugeage, le diamètre intérieur et la longueur du repli.

Vous pouvez reprendre du catalogue de HiCAD une norme de rayon de pliage de produit semi-fini en activant la case .

2. Quittez la fenêtre de dialogue par OK.
3. Identifiez l'arête de jonction puis les deux points précisant la largueur du rabat.

L'exemple suivant est sans grugeage, puisque la dimension indiquée ici est 0.

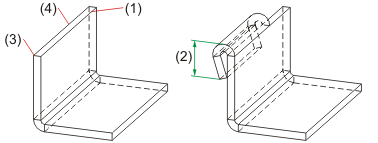

(1) Arête de jonction
(2) Longueur du repli
(3) Premier point
(4) Deuxième point

Par un clic droit de la souris, vous pouvez modifier les Paramètres technologiques avant d'identifier l'arête de jonction. Le mode de l'insertion est pris en compte par les paramètres technologiques.

Ajouter un rabat (Tôle 3D)
