Projet : HiCAD Tôle

Rabat le long de l'esquisse sur la surface

Tôle pliée > Ajouter > Menu déroulant le long de l'esquisse > Le long de l'esquisse

Au moyen de la technique Esquisse, vous pouvez ajouter plusieurs tôles (rabats) en une étape de travail autour d'une surface.

Les rabats seront ajoutés en prenant compte des paramètres technologiques. Les paramètres par défaut peuvent être modifiés par la fonction Paramètres technologiques.

1. Dessinez d'abord une esquisse en 3D.

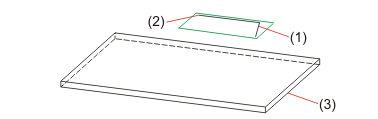

(1) Esquisse
(2) Point d'ajout sur l'esquisse
(3) Surface de référence

2. Sélectionnez ensuite les fonctions Rabat à partir d'une esquisse.
3. Identifiez d'abord l'esquisse et ensuite le point d'ajout sur l'esquisse.

Le rabat sera construit dans la direction X négative par rapport à l'esquisse. Par un clic droit de la souris, avant d'identifier la surface de référence, vous pouvez faire pivoter l'esquisse dans la direction X positive.

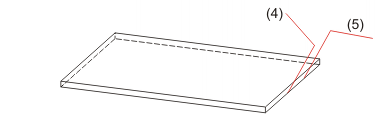

(4) Esquisse dans la direction X négative
(5) Esquisse pivotée par un clic droit

4. Indiquez maintenant la surface de référence.

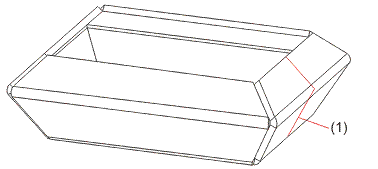

(1) Esquisse d'insertion

Dès lors que dans cet exemple, un angle de pliage de 60° est indiqué dans les paramètres technologiques, le premier rabat sera plié vers l'extérieur.

Plutôt qu'un point d'ajout sur l'esquisse, vous pouvez utiliser le bouton droit de la souris pour accepter la position de l'esquisse. Cela à la condition que celle-ci repose sur l'arête de jonction.

Ajouter un rabat (Tôle 3D)
