Projet : HiCAD Tôle

Ajouter une zone de pliage

Grâce à HiCAD Tôle 3D, vous pouvez également ajouter des zones de pliage sans rabat. Vous disposez pour cela de deux fonctions :

• Ajouter une zone de pliage sur une arête
• Ajouter une zone de pliage limitée par 2 points

Zone de pliage sur arête

Tôle pliée > Ajouter > Ajouter une zone de pliage

Avec cette fonction, vous attachez la zone de pliage sur l'ensemble de la longueur de l'élément de tôle en identifiant l'arête de jonction. La zone de pliage sera ajoutée en tenant compte des paramètres technologiques.

Zone de pliage limitée par 2 points

Tôle pliée > Ajouter > Menu déroulant Zone de pliage > 2 points

Avec cette fonction, la zone de pliage sera adaptée par l'indication de deux points avec un grugeage.

1. Indiquez tout d'abord les dimensions avec le grugeage et quittez la fenêtre de dialogue par OK.
2. Identifiez l'arête de jonction.
3. Déterminez la limite de la zone de pliage au moyen 2 points.

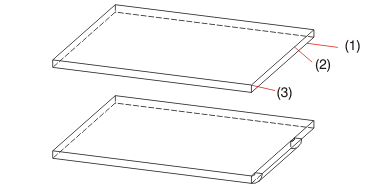

L'exemple suivant est sans grugeage puisque la valeur de la dimension saisie est 0.

(1) Arête de jonction
(2) Premier point
(3) Deuxième point

Par un clic droit de la souris, vous pouvez accéder à la fonction Paramètres technologiques et les modifier.
