Transfert des attributs de semi-produit dans une fiche d'article créée manuellement

Vous avez la possibilité dans le Gestionnaire de Configuration, de définir les attributs de semi-produits (aussi appelé produits semi-finis) que vous voulez transférer à une fiche d'article créée manuellement. Il est au préalable impératif d'avoir créé (manuellement) la fiche d'article à l'aide de la fonction (clic droit sur l'élément principal de tôle dans l'ICN) Nouvelle fiche d'article + attribuer et que vous ne transfériez pas une fiche d'article de semi-produit en sélectionnant un produit semi-fini, par exemple, lors de la création d'une tôle de base. De plus, dans le catalogue, chacune des colonnes du tableau à transférer doit être liée à un attribut HELiOS. Le tableau est ensuite transmis à HELiOS.

Exemple :

Lancez le CATEditor en lançant le fichier CATEDITOR.EXE

du répertoire EXE de HiCAD. Le catalogue doit être connecté à HELiOS (HELiOS > Connexion).

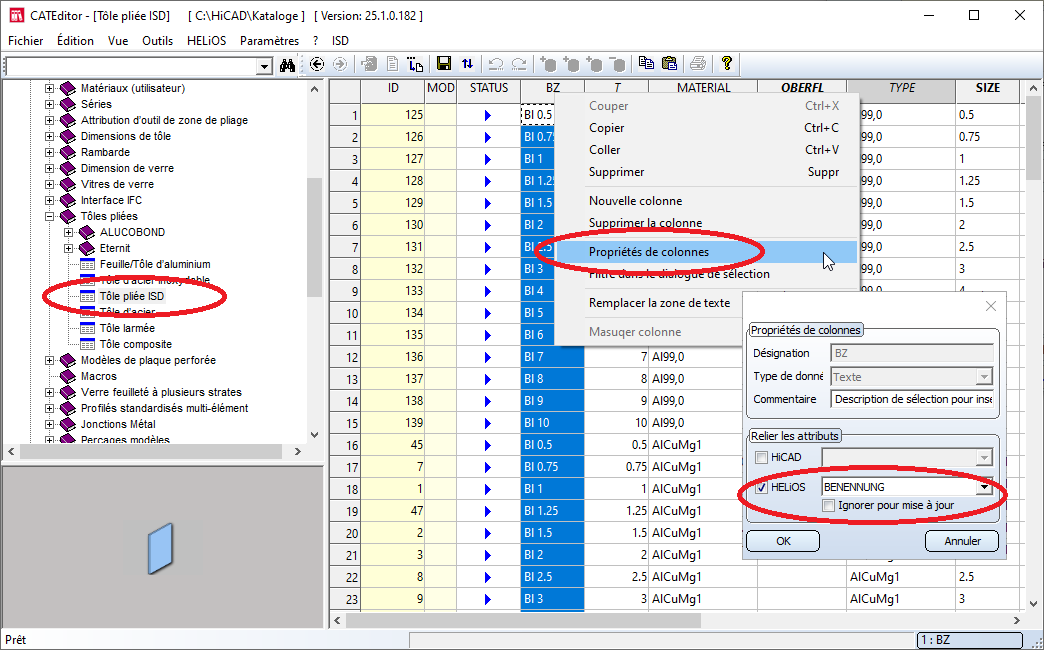

Ouvrez le tableau Normes d'usine > Tôles pliées > Tôle pliée ISD et effectuez un clic droit sur l'en-tête de la colonne BZ.

Cliquez sur la fonction Propriétés de colonne.

Cochez

HELiOS, sélectionnez un attribut, par ex. BENENNUNG (DÉNOMINATION) et quittez la fenêtre de dialogue par OK.

Procédez de la même manière pour la colonne MATERIAL. Indiquez ici comme attribut de semi-produit BENENNUNG2 (DÉNOMINATION2).

Enregistrez le tableau

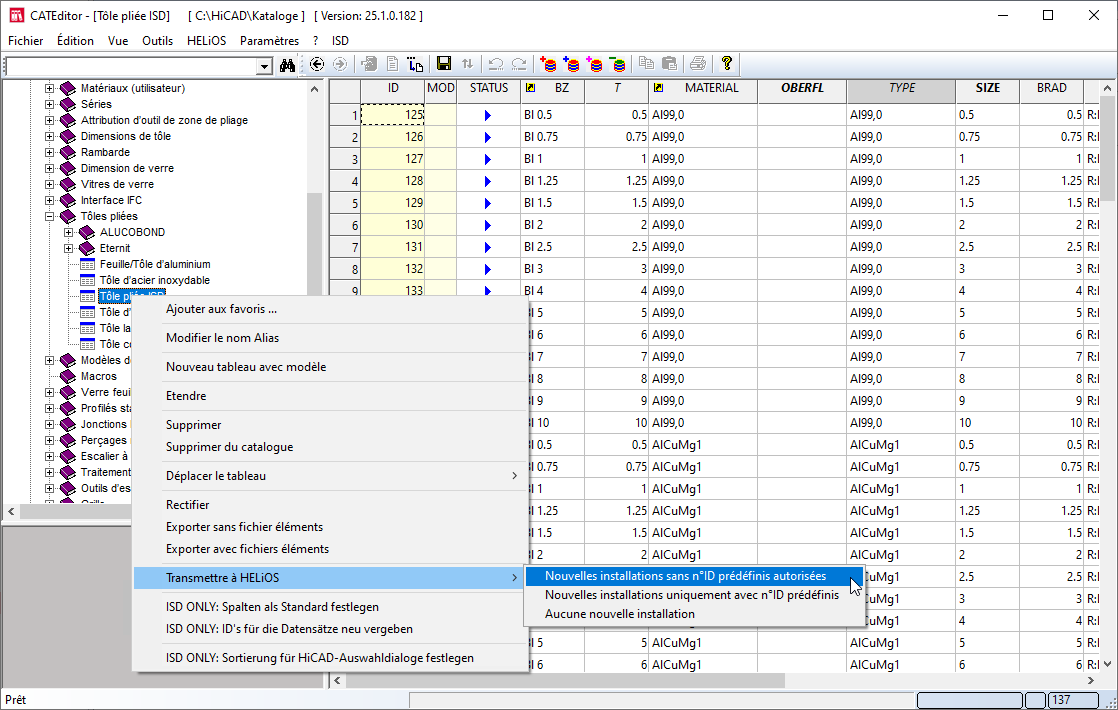

Par un clic droit sur le nom du tableau Tôle pliée ISD, sélectionnez la fonction Transmettre à HELiOS.

Quittez le CATEditor et ouvrez le Gestionnaire de Configuration (ISDConfigEditor.exe) du répertoire EXE de votre dossier d'installation HiCAD.

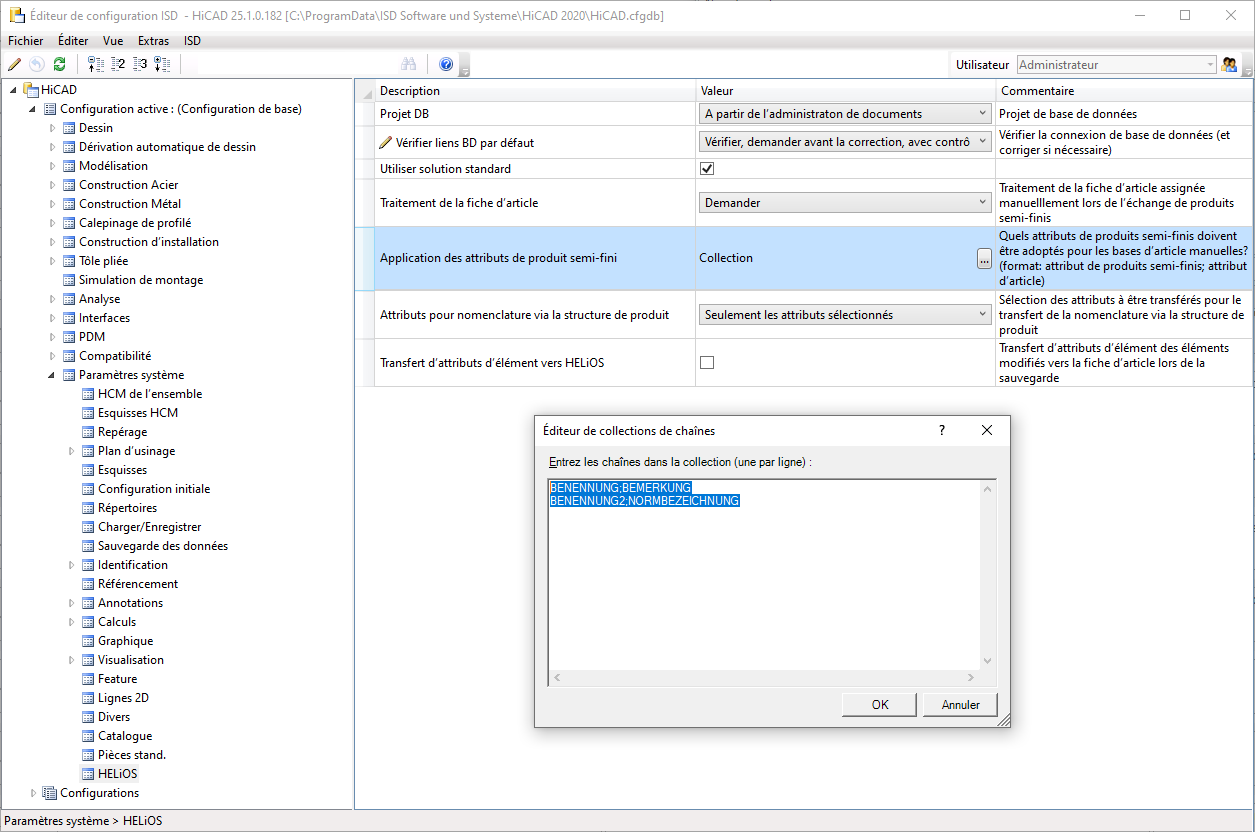

Dans Paramètres système > HELiOS > Application des attributs de produit semi-fini, indiquez comme valeur l'attribution. Cela signifie que l'attribut de produit semi-fini du CATEditor devient un attribut d'article.

BENENNUNG;BEMERKUNG (DÉNOMINATION;REMARQUE)

BENENNUNG2;NORMBEZEICHNUNG (DÉNOMINATION2;DÉSIGNATION_STANDARD)

Quittez le Gestionnaire de Configuration et démarrez HiCAD.

Dessinez une tôle de base sans produit semi-fini.

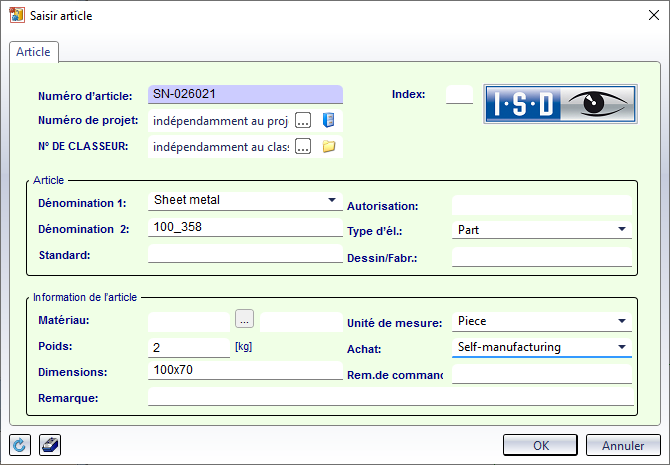

Par un clic droit sur l'élément principal de tôle dans l'ICN > HELiOS, finalisez manuellement l'attribution aux données de fiche d'article au moyen de la fonction Nouvelle fiche d'article + attribuer

Maintenant, à partir du Feature Tôle de base, sélectionnez par un double-clic un produit semi-fini à partir du tableau Tôle pliée ISD.

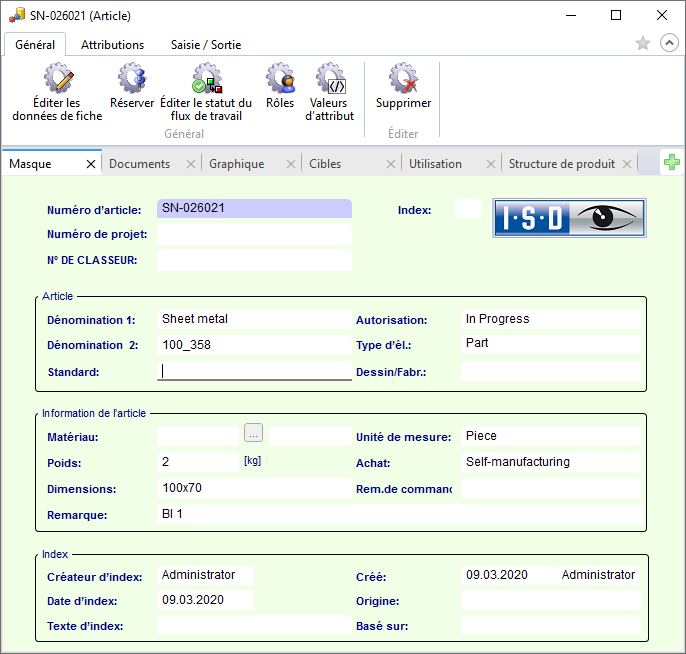

La fiche d'article a maintenant deux nouvelles entrées. Dans Standard se trouve l'attribut de produit semi-fini BENENNUNG2 (DÉNOMINATION2) et dans Remarque se trouve BENENNUNG (DÉNOMINATION). Si vous changez par la suite de produit semi-fini, les valeurs de Standard et de Remarque seront également modifiées (clic droit dans l'ICN > HELiOS > fonction Afficher fiche d'article).
