Projet : HiCAD Tôle

Paramètres pour l'exportation des projections développées de tôle

• Orientation du contour intérieur et extérieur
• Favoris de la projection développée pour l'exportation

Orientation du contour intérieur et extérieur

En générant les fichiers d'exportation DXF pour les découpes de tôle pliée, l'orientation des polylignes dans le fichier DXF créé est toujours la même (c.-à-d. toujours dans le sens des aiguilles d'une montre ou bien toujours dans le sens contraire des aiguilles d'une montre), les programmes FAO en ont, en effet, besoin pour déterminer le côté extérieur/intérieur au moment de générer les tracés pour le fraisage.

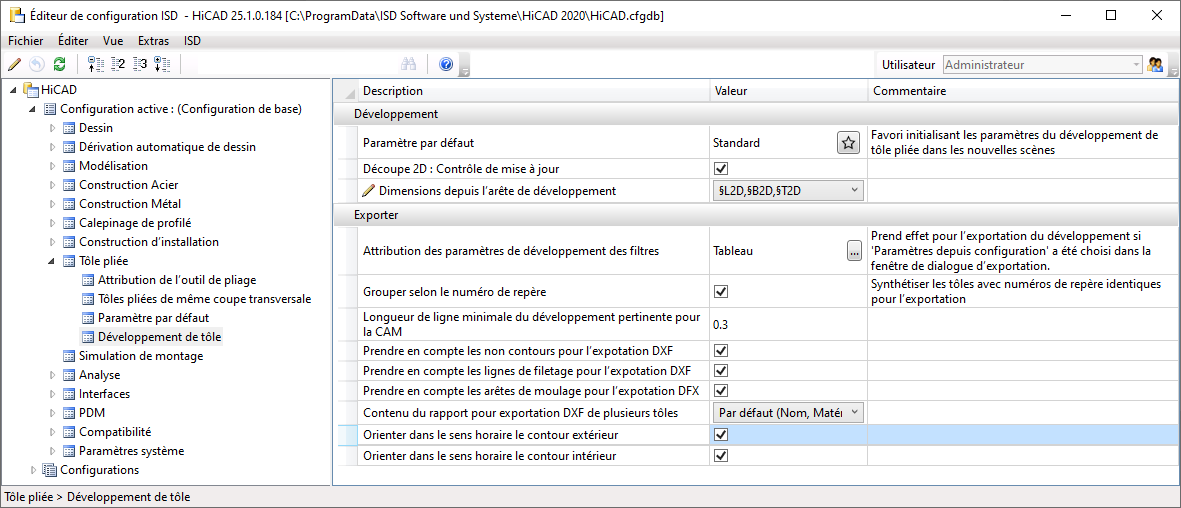

L'orientation des polylignes fermées est ajustable pour l'exportation des projections développée de tôle. Dans le Gestionnaire de Configuration, vous pouvez choisir pour le contour intérieur et extérieur sous Tôle pliée > Développement de tôle le sens horaire ou non.

Favoris de la projection développée pour l'exportation

Les paramètres de la fenêtre de dialogue Développement de tôle > Paramètre par défaut peuvent être sauvegardés comme favoris et ainsi réutilisés à tout moment. Pour l'exportation des Projections développées comme DXF, vous pouvez utiliser ces Favoris (par ex. pour LVD, Bystronic ou COBUS). L'attribution des favoris aux filtres d'élément (Tôle ou Tôle d'acier) se fait par le Gestionnaire de Configuration sous Tôle pliée > Développement de tôle > Attribution des paramètres de développement des filtres. Les filtres d'élément sont des filtres prédéfinis par ISD aussi bien que des filtres manuels de la Recherche d'élément qui ont été enregistrés comme favoris.

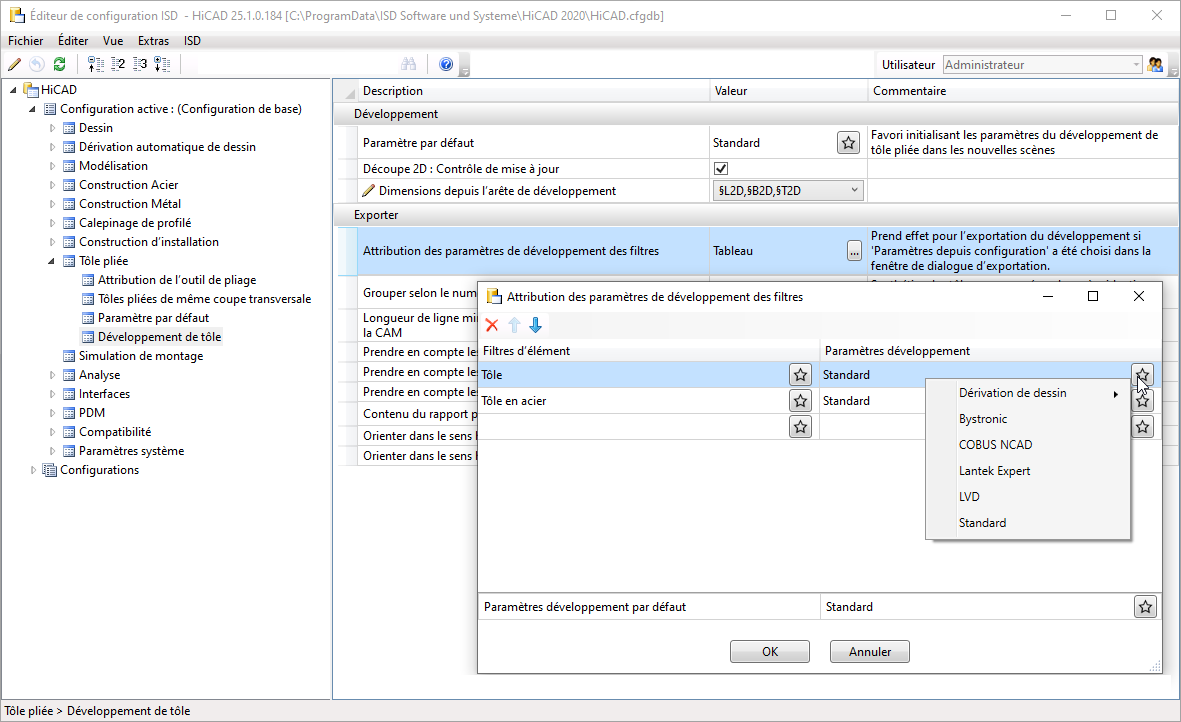

1. Cliquez sur les trois points pour ouvrir le tableau d'attribution.
2. Sélectionnez par un clic sur les Favoris dans la première colonne des Filtres d'élément, par ex. Tôle.
3. Dans la deuxième colonne, sélectionnez ensuite le paramètre de projection développée à utiliser.

Vous pouvez encore sélectionner d'autres filtres d'élément en cliquant sur l'icône dans la ligne vide. Une nouvelle ligne sera alors automatiquement créée.

Le traitement des numéros de repère est défini à l'entrée Tôle pliée > Développement de tôle > Grouper selon le numéro de repère dans le Gestionnaire de Configuration. Si la case est cochée , la projection développée des tôles avec le même numéro de repère ne sera exportée qu'une seule fois. Le nombre ne change pas.

Tôle pliée dans le Gestionnaire de Configuration
