Projet : HiCAD Tôle

Calcul des coûts

Paramètres >Plugins > Calcul des coûts de la tôle

Le calcul des coûts de la tôle extrapole, d'une projection développée 2D d'un élément de tôle, une estimation des coûts de fabrication pour une machine de découpe laser à partir de diverses informations comme les longueurs du contour de coupe, le nombre de zones de pliage, le matériau, etc. Cet outil génère, par ailleurs, en option un rapport détaillé des coûts sous forme d'un document Word (du moment que vous avez installé le programme Microsoft Word).

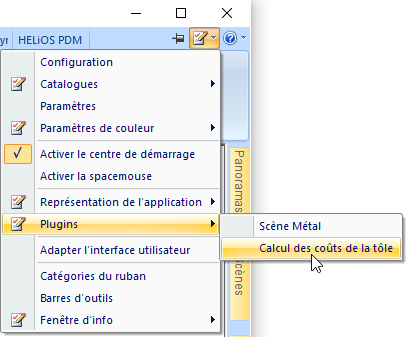

La fonction s'ouvre à partir des Paramètres > Plugins > Calcul des coûts de la tôle.

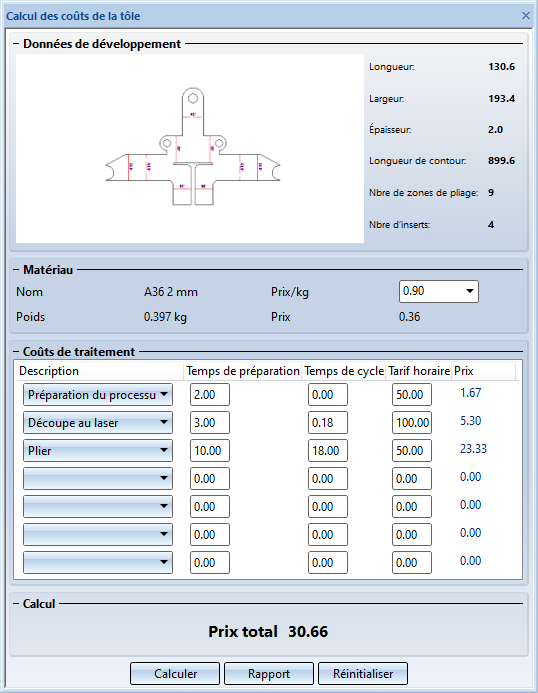

L'estimateur des coûts se trouve par défaut sur le côté droit dans la fenêtre principale de HiCAD en tant que fenêtre d'ancrage.

• Pour effectuer le calcul de l'élément en tôle actif, cliquez sur le bouton Calculer. Si aucun élément en tôle n'est activé, il vous sera alors demandé d'en sélectionner un.

Si l'élément en tôle dispos déjà d'une projection développée 2D, celle-ci sera, si besoin, actualisée. Si aucune projection développée 2D n'est disponible, elle sera créée temporairement en arrière-plan dans le but du processus d'estimation.

Matériau

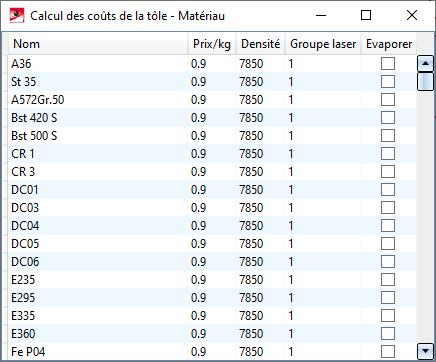

Si l'élément de tôle ne possède encore aucun matériau attribué, ou alors si le matériau attribué n'est pas défini dans le Fichier de configuration, alors une fenêtre de sélection apparaît vous permettant de choisir le matériau.

• Sélectionnez par un double-clic le matériau en vue du calcul.

Le calcul est de suite effectué et le prix total indiqué.

Le matériau sélectionné n'est utilisé qu'en vue de l'estimation et n'est pas attribué à l'élément. L'outil SmCostConfig.exe (répertoire .exe du dossier d'installation HiCAD) vous permet d'éditer les matériaux.

Configurer les paramètres

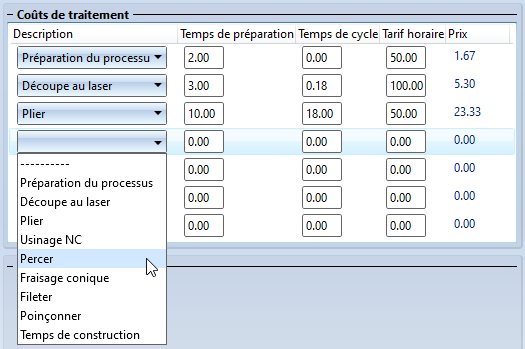

Après avoir effectué le calcul, chacun des paramètres, comme par exemple le prix/kg du matériau et le tarif horaire, peut être directement corrigé dans l'estimateur par un clic dans le champ de saisie. Parmi les coûts de traitement, d'autres traitements/usinages non choisis automatiquement peuvent être ajoutés au calcul, et le prix total s'actualise automatiquement. La liste des traitements/usinages est modifiable dans le Fichier de configuration.

Édition de rapport

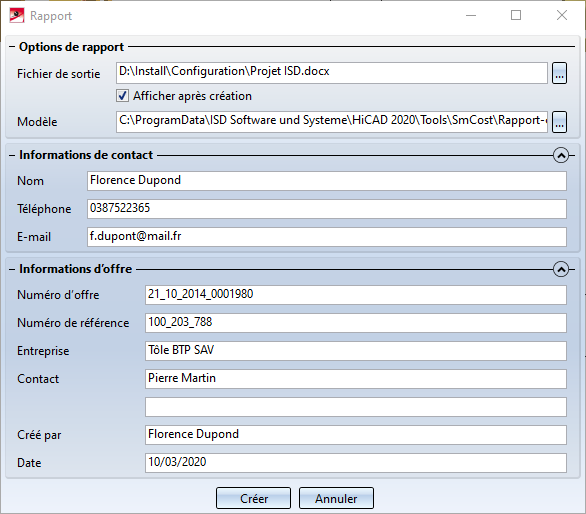

Le bouton Rapport ouvre une fenêtre de dialogue permettant la saisie de toutes les données générales nécessaires au rapport :

• En cliquant sur le bouton Créer, le rapport est généré en format Word (programme nécessaire : Microsoft Word) selon le modèle prédéfini.

Les modèles de rapport se trouvent dans le dossier standard d'installation sous %ALLUSERSPROFILE%\ISD Software und Systeme\HiCAD <version>\Tools\SmCost.

Les modèles originaux sous <HiCAD-Install>\templates\Tools\SmCost seront remplacés lors des mises à jour et ne devraient donc pas être modifiés.

Configuration

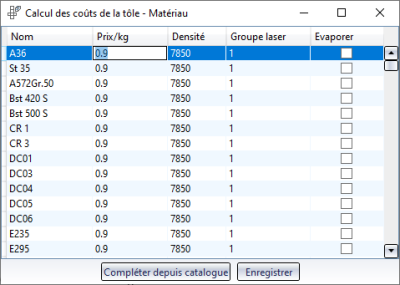

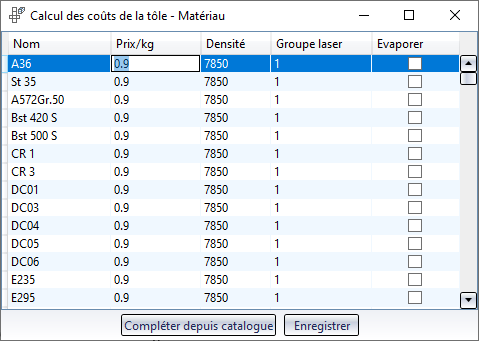

La liste des matériaux du catalogue peut être modifiée au moyen de l'outil propre SmCostConfig.exe (répertoire .exe).

• Tous les paramètres des matériaux, le nom même, peuvent être activés par un clic de souris et modifiés.
• Avec le bouton Enregistrer, vous sauvegardez vos modifications, modifications qui se retrouvent à disposition de suite dans HiCAD.
• Si vous cliquez sur le bouton Compléter depuis catalogue, les entrées du CATEditor seront de nouveau actualisées, et les modifications éventuelles seront de la sorte écrasées ! Si, par exemple, le matériau ne dispose d'aucune saisie pour le prix dans le catalogue, la modification sera alors conservée dans cette liste. Avant d'effectuer la copie du catalogue, vous avez également la possibilité de conserver les matériaux qui n'apparaissent pas dans le catalogue.

La configuration peut également s'effectuer au moyen d'un fichier de configuration au format XML. Le fichier se trouve dans le dossier d'installation standard sous %ALLUSERSPROFILE%\ISD Software und Systeme\HiCAD <version>\Tools\SmCost\ smcost.config.xml (cf. les commentaires à cet endroit). Le fichier original sous <HiCAD-Install>\templates\Tools\SmCost sera remplacé au moment des actualisations et ne devrait donc pas être modifié.

Important :

Les fichiers XML ne doivent être modifiés que par les personnes avisées possédant les connaissances suffisantes en programmation pour le faire.
