Projet : HiCAD Tôle

Coupe d'onglet, côté étroit

Tôle pliée > Angle/Onglet > Menu déroulant Angle/Onglet > Côté étroit

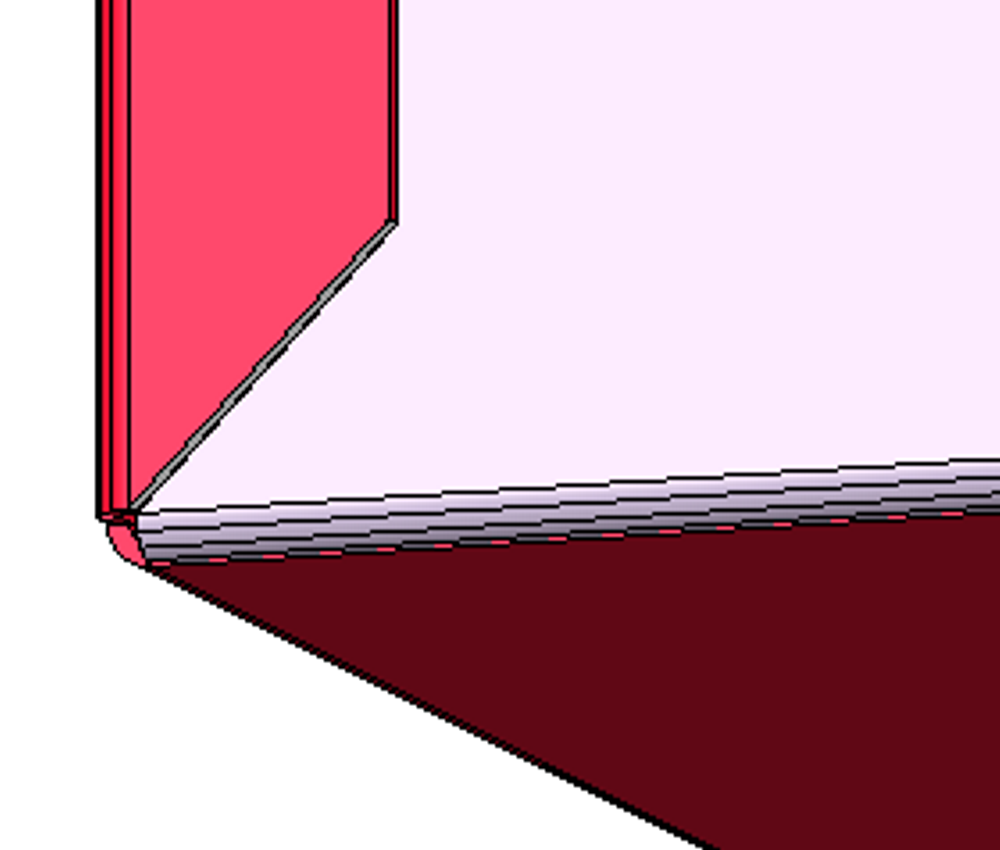

Cette fonction produit un onglet avec décalés. Les rabats doivent se trouver sur un plan.

Identifiez d'abord le rabat décalé sur le côté long ou avec un clic droit sur le chant.
Identifiez ensuite le deuxième rabat sur le chant.

Le jeu de coupe sera appliqué en fonction des Paramètres technologiques.

Pour obtenir un rabat pliable, le décalage sera réalisé avec un onglet de 45°. Des angles plus nets ne produiraient pas un coin fermé plus net.
