Gehrungsschnitt, durch Punkt mit Verlängerung

Eckbearbeitung/Gehrung innerhalb eines Bleches > Modus: Gehrung durch Punkt

Im Modus Gehrung durch Punkt können Laschen mit oder ohne Verlängerung auf Gehrung geschnitten werden.

1. Wählen Sie von jeder Lasche eine Kante der Längsseite oder mit der rechten Maustaste die Stirnseite aus.

Dadurch wird der erste Schnittpunkt der Gehrung automatisch gesetzt. Er liegt in der theoretischen Verlängerung der Innenkanten der Laschen. Mit der rechten Maustaste schalten Sie auf die theoretische Verlängerung der Außenkanten um.

2. Danach aktivieren Sie den zweiten Schnittpunkt der Schnittebene.

Die Vorschau wird ihnen angezeigt.

3. Aktivieren Sie ggf. Verlängern bei Laschen die sich nicht überlappen.

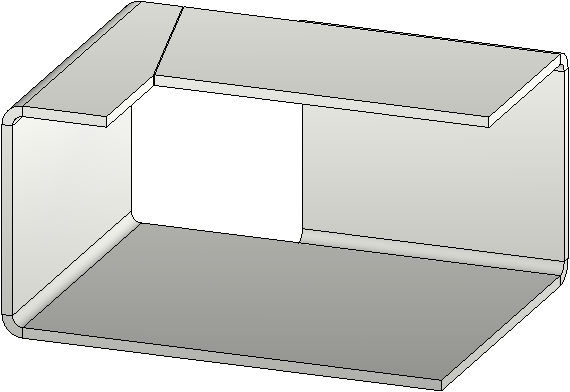

4. Übernehmen Sie die Vorschau mit OK.

Bei Wahl von Übernehmen wird die Lasche eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet.

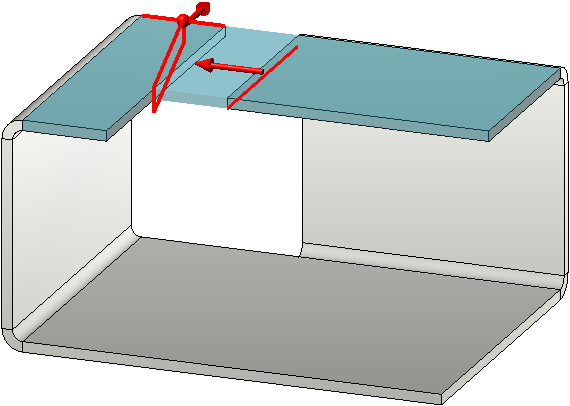

(1) Erste Stirnseite
(2) Zweite Stirnseite
(3) Automatisch gesetzter Schnittpunkt
(4) Zweiter Schnittpunkt

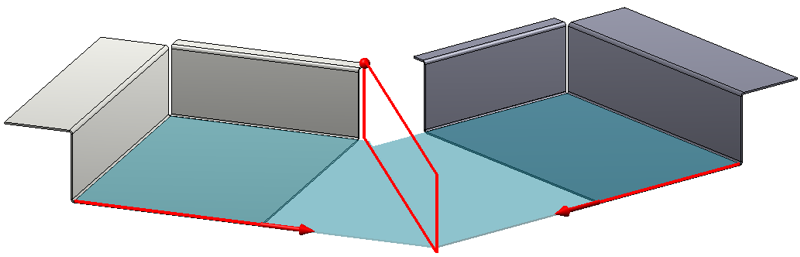

Blechübergreifender Gehrungsschnitt
Erster Schnittpunkt mit der RMT durch Außenecke geändert

Eckbearbeitung/Gehrung (3D-Blech)
