Gehrungsschnitt durch mehrere Laschen, mit Verlängerung

Eckbearbeitung/Gehrung innerhalb eines Bleches > Modus: Gehrung mit Nachbarn

Mit diesem Modus schneiden Sie Bleche und Biege bzw. Fräskantzonen in einem Arbeitsschritt auf Gehrung. Dabei wird die Biegezone entweder angeschnitten oder angepasst. Die Laschen der Bleche können in unterschiedlichen Blech-Hauptteilen liegen.

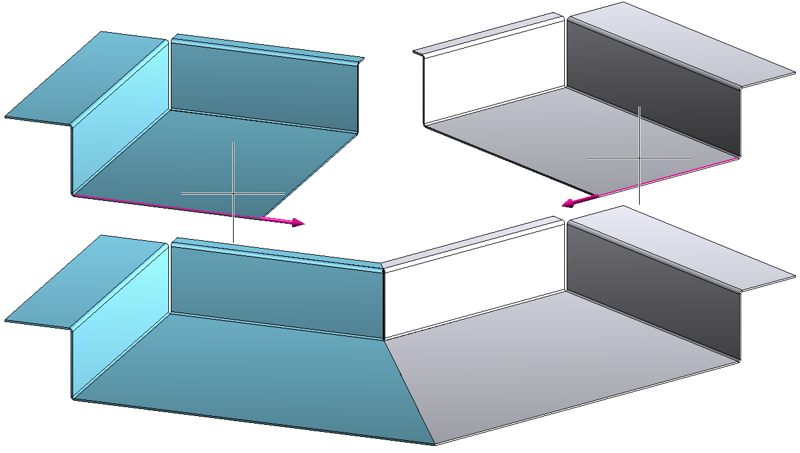

Wählen Sie von jeder Seite die Längskante einer Lasche oder mit der rechten Maustaste die Stirnseite aus.

Die Vorschau wird ihnen angezeigt. Alle anhängenden Laschen und Biegezonen werden ggf. verlängert und auf Gehrung geschnitten.

Wählen Sie den Stoß aus.

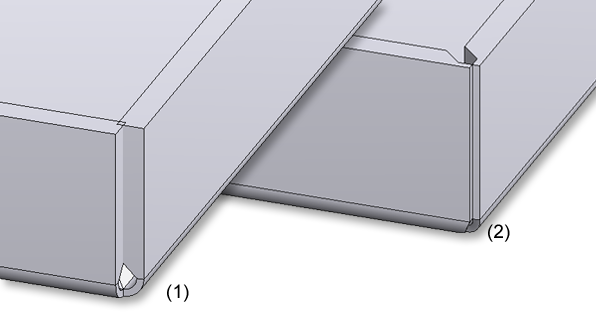

Durch den Stoß bestimmen Sie, ob die Lascheninnenkanten bündig verkürzt bzw. verlängert werden oder bei Verbundblechen mit einer Fräskantzone abschließen. Zu den Fräskanten können Sie bei der Option Nutform aus dem Katalog Werksnormen > Verbundplatten Nutform das passende Fräswerkzeug auswählen.

Wählen Sie die Biegezonenanpassung aus.

Zur Anpassung der Biege- bzw. Fräskantzone stehen die folgenden Bearbeitungen zur Verfügung:

	Eben, kürzere Lasche: Die Stirnfläche der Biegezone ist senkrecht zur Achse zurückgezogen.
	Eben, längere Lasche: Die Stirnfläche der Biegezone ist senkrecht zur Achse vorgezogen.
	Hohl (Außen): Die Stirnfläche der Biegezone verbindet beide Laschen. Es entsteht eine konvexe Stirnfläche.
	Bauchig (Innen): Die Stirnfläche der Biegezone verbindet beide Laschen. Es entsteht eine konkave Stirnfläche.
	Linear: Die Stirnfläche der Biegezone verbindet beide Laschen. Es entsteht eine ebene Stirnfläche.
	Tropfkante: Die Stirnfläche der Biegezone verbindet beide Laschen formschlüssig.
	Keine Anpassung: Die Stirnfläche bleibt unverändert.

Aktivieren Sie Verlängern , wenn im Blechteil Laschen sind, die sich nicht überlappen aber geschnitten werden sollen.
Übernehmen Sie die Vorschau mit OK.
