Angle absolu et distance
Angle absolu et distance
Le point sera déterminé par la saisie de l'angle par rapport à l'axe A positif et une distance. Cette dernière sera délimitée à partir du dernier point en tenant compte de l'angle. Saisissez l'angle et la distance en les séparant par une espace, par ex. 30 50.

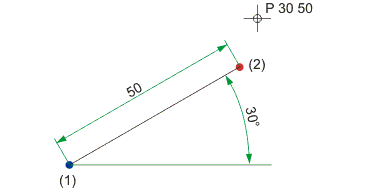

(1) Dernier point, (2) Point trouvé
La valeur indiquée se rapporte au dernier point. Si le dernier point n'est pas disponible, il vous sera demandé de déterminer un point de référence. Si, de façon générale, vous voulez utiliser un autre point de référence, même si un dernier point est disponible, cliquez alors après avoir activé cette option sur le bouton gauche de la souris. Déterminez le point de référence et saisissez ensuite l'angle et la distance de façon séparée.
Comme pour l'option R, vous avez ici la possibilité, plutôt que de saisir une valeur, de récupérer les valeurs à partir du dessin en utilisant code supplémentaire FA, Z ou L.
Exemples :
|
Angle Z
|
45 Z |
L'angle mesure 45 degrés. Pour déterminer la distance, le menu Distance apparaît. |
|
Angle L
|
45 L |
L'angle mesure 45 degrés. La distance sera déterminée au moyen de la distance indiquée lors de la dernière option. |
|
LL |
|
L'angle et la distance seront déterminés au moyen de la valeur indiquée lors de la dernière option. Via le clavier, vous pouvez aussi utiliser l'option PL. Cela correspond à activer l'option P et à saisir LL, c'est-à-dire reprendre le dernier angle et la dernière distance. |
|
Angle FA |
45 FA |
L'angle mesure 45 degrés. La distance sera déterminée au moyen du menu Distance et mise à l'échelle avec le facteur indiqué. |
|
Z |
|
Les deux valeurs devront être récupérées à partir du dessin. Les valeurs seront déterminées au moyen des menus Angle et Distance. |
Le point sera déterminé au moyen de la saisie de ses coordonnées polaires, c'est-à-dire au moyen de la saisie de l'angle et de la distance par rapport à un point donné. Quatre saisies sont ici nécessaires :
- Point de référence
- Angle (wx, azimut)
entre l'axe x et la projection du segment du point de départ-point final dans le plan x-y. - Distance
entre point de départ et point final. - Angle (we, élévation)
angle entre le segment point de départ-point final et sa projection dans le plan x-y.
Le nouveau point se trouve sur l'axe x pivoté autour de l'angle indiqué et possède la distance indiquée par rapport au point actuel.
À savoir :
- Si l'option de point est appelée sans saisie de valeurs, c'est-à-dire P RET (Entrée ou clic gauche), les 4 saisies sont alors nécessaires.
- Si le 1er angle est indiqué directement (P wx), alors le dernier point sera utilisé comme point de référence, on vous demandera la distance et le 2e angle (l'élément) sera mis à zéro.
- Si le 1er angle et la distance sont indiqués directement (P wx d), alors le dernier point sera utilisé comme point de référence et le 2e angle (l'élévation) sera mis à zéro.
(1) Point de référence, (2) Angle (azimut), (3) Angle (élévation),
(4) Distance,
=
Point trouvé
Angle absolu et distance X/Y
Angle absolu et distance X/Y
,
Le point sera déterminé ici par la saisie de l'angle par rapport à l'axe X positif et la distance X ou Y. Comme pour l'option P, vous pouvez choisir ici un autre point de référence et récupérer les valeurs à partir du dessin.

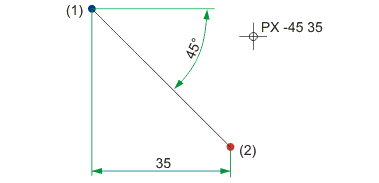

(1) Dernier point, (2) Point trouvé
