Distance à partir du début de la ligne/l'arête (D)
Distance à partir de la ligne
Un point sera déterminé ici sur une ligne-élément en indiquant sa distance par rapport à un point de référence.
- Indiquez tout d'abord la distance, ex. 20.
- Identifiez ensuite la ligne-élément à proximité du point de référence. Le point de référence est le point initial ou final de la ligne-élément.

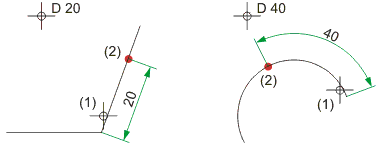

(1) Identification de la ligne-élément par le point de référence, (2) Point trouvé
À savoir :
- Avec une valeur ou une distance négative qui est plus grande que la longueur de la ligne, le point se trouve alors sur le prolongement imaginé de la ligne-élément.
- Comme pour l'option R, vous avez ici également la possibilité de récupérer les valeurs à partir du dessin. Utilisez alors, plutôt qu'une saisie de valeur, les codes supplémentaires FA, Z ou L.
Distance le long du contour (D2)
Distance le long du contour .png)
Un point sera déterminé ici sur un contour par la saisie de la distance par rapport au point initial ou final.
- Indiquez la distance souhaitée. La distance indiquée ne doit pas dépasser la longueur totale du contour.
- Spécifiez le point initial et final du contour. Ces deux points déterminent le sens de la distance. Ils ne doivent pas coïncider obligatoirement avec le point initial et final effectif.
- Effectuez un clic droit.

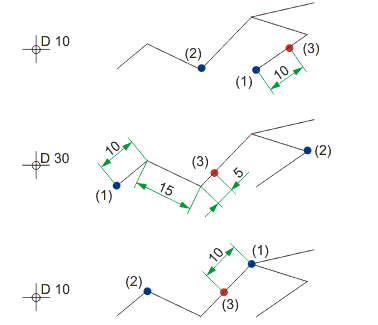

(1) Identification du contour sur le point initial, (2) Point final, (3) Point trouvé
Nota bene :
À la demande de saisie Sélectionnez une ligne-élément pour le début du contour, la position du curseur par rapport à la ligne sélectionnée (à sa droite ou à sa gauche) détermine le sens. Le sens sera sélectionné de telle manière que le curseur se trouve à gauche de l'arête par rapport au sens de défilement. Si vous sélectionnez la chaîne d'arêtes dans le mauvais sens et que la longueur de la chaîne d'arêtes est donc plus courte que la distance indiquée, un message d'erreur s'affiche alors. La distance peut être corrigée par un clic sur OK.

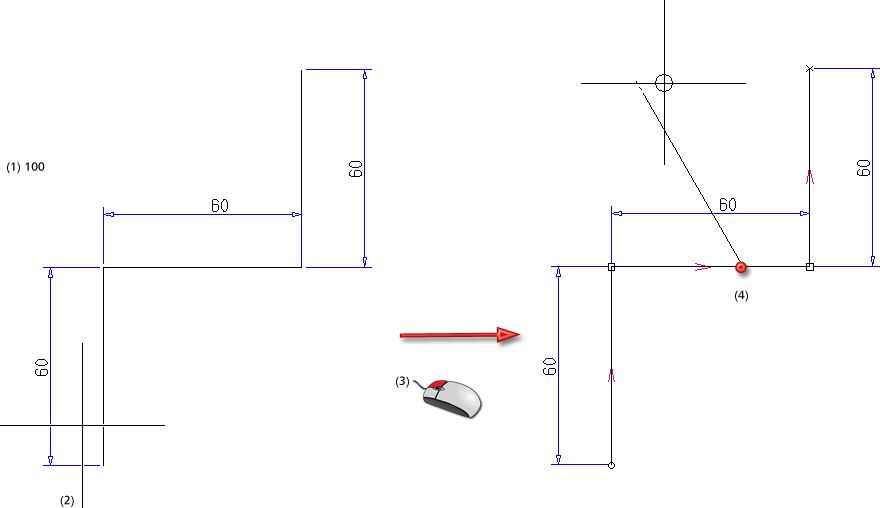

Exemple :
(1) Distance sélectionnée 100, (2) Ligne-élément sélectionnée - curseur à gauche, (3) Point pour l'extrémité du contour = clic droit, (4) Point de distance

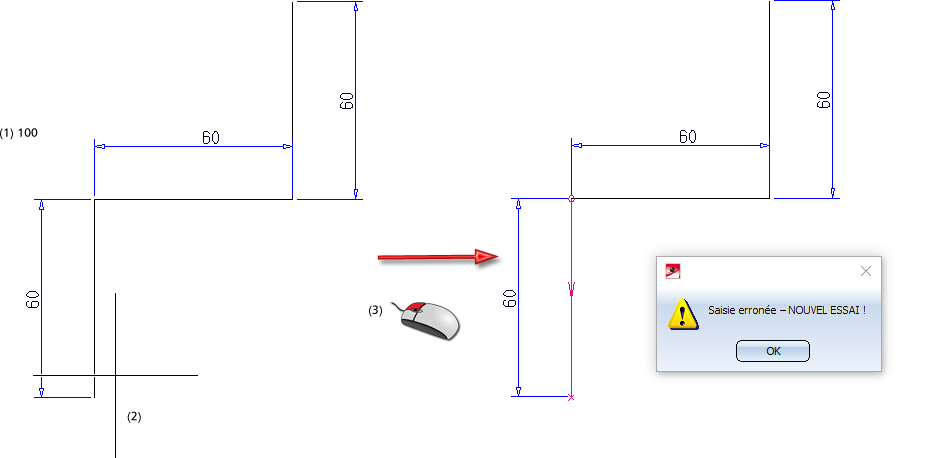

Si le curseur se trouve à droite lors de la sélection de la ligne-élément, alors au moment de renouveler la saisie un message d'erreur s'affiche.
Cette option de point n'est disponible que dans le 2D.
