- Points de tangence (ou tangentiel)
- Tangente sur surface (uniquement 3D)
- Point d'intersection des tangentes
Points de tangence (T)
Points de tangence
En partant de la position actuelle du curseur, sera déterminé ici le point de contact tangentiel le plus proche d'un segment avec un cercle, une ellipse ou un arc. Le segment sera ici déterminé via la position actuelle du curseur et le dernier point.

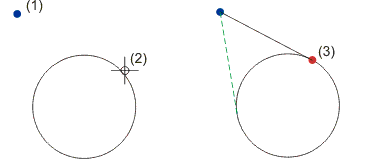

(1) Dernier point, (2) Position du curseur, (3) Point trouvé
Dans la 3D
Vous déterminez ici le point de tangence du point 3D actuel sur un élément 3D analytique. Les cas de figure suivants peuvent survenir :
- Point de tangence d'un point 3D sur un cercle
Le point sera projeté sur le plan du cercle et la tangente sera dessinée à partir de ce cercle projeté jusqu'au cercle.
- Point de tangence d'un point 3D sur une arête de contour
HiCAD détermine tout d'abord en interne un plan sur lequel sera projeté le point 3D et sera déposé la tangente imaginée. Un autre point supplémentaire détermine la position de la tangente. De comment sera déterminé le plan dépend de chaque élément 3D :
- cylindre, cône
Le plan sera posé via le point 3D actuel et perpendiculaire à l'axe du cylindre ou du cône. Le point supplémentaire détermine la position de la tangente. Pour un cône, le point 3D doit se trouver dans la zone du cône.
- Sphère
Le plan sera posé via le point 3D actuel, le point supplémentaire et le point médian de la sphère, c'est-à-dire que les trois points ne doivent pas se trouver sur une droite !
- Tore
Le plan sera posé via le point 3D actuel et l'axe du tore. Le point supplémentaire détermine la position de la tangente.

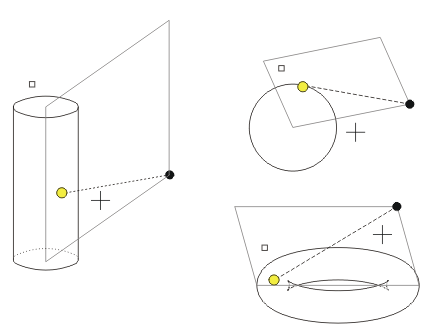

= Point actuel,
= Point tangentiel,
= Position du curseur,
= Point supplémentaire,
Tangente sur surface (TF)
TF
Point de tangence du point 3D actuel sur un élément 3D analytique
Vous déterminez ici le point tangentiel du point 3D actuel sur un élément 3D analytique. À la différence de l'option T, le plan sur lequel doit se trouver le nouveau point sera déterminé en identifiant deux arêtes.
Cette option ne peut être exécutée qu'à partir du clavier.
- Cliquez dans le menu d'Option de point
Saisie via clavier - Tapez le raccourci de la fonction TF.
Point d'intersection de tangentes (ST)
ST
Avec cet option de point, vous déterminez le point d'intersection de deux tangentes. HiCAD vous invite à sélectionner deux lignes-éléments. La tangente sera toujours déterminée à partir du point final de la ligne-élément qui repose à proximité de la position du curseur. Le nouveau point est le point d'intersection de ces deux tangentes.
Lorsque la même ligne-élément est identifiée deux fois, par exemple un arc, alors le point d'intersection des tangentes sera déterminé sur les deux points finaux de la ligne-élément.

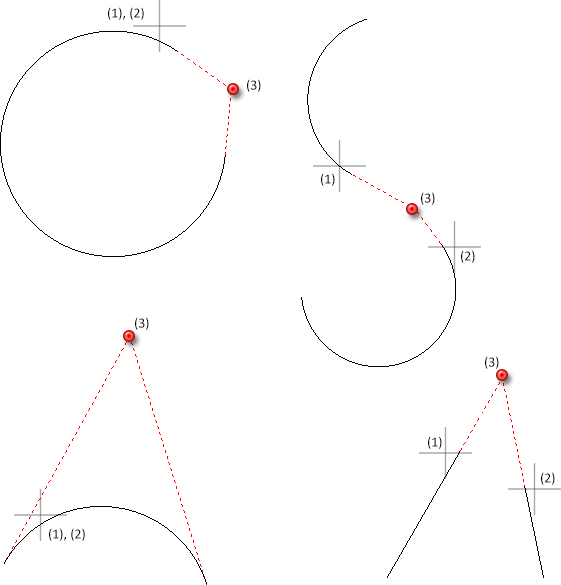

(1), (2) - Lignes-éléments sélectionnées (ici une esquisse planaire), (3) Point trouvé
Si le calcule du point n'est pas possible, parce que par exemple la même ligne est sélectionnée deux fois, un message d'erreur s'affiche alors.
