Différents paramètres pour le repérage peuvent être prédéfinis dans le Gestionnaire de Configuration, cela sous
Paramètres pour le repérage jusqu'à HiCAD 2017

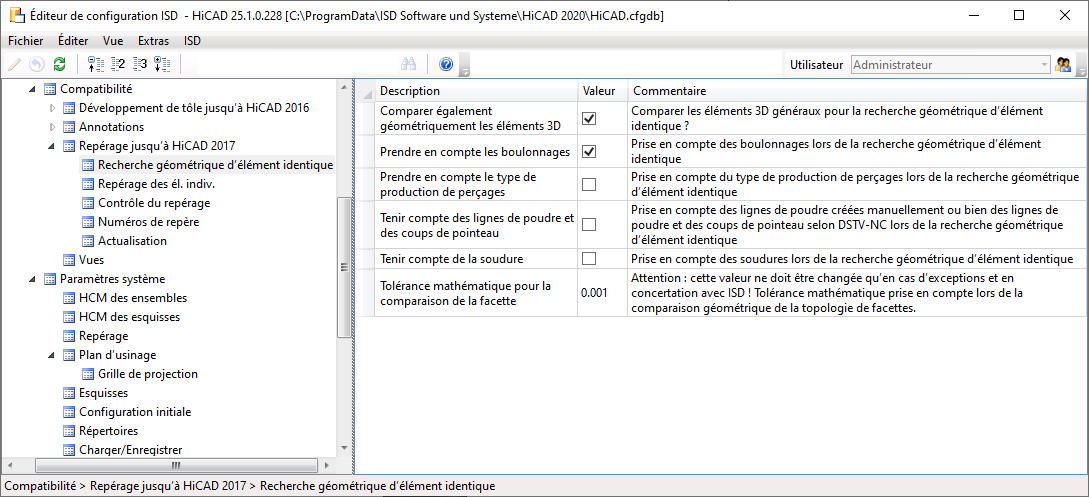

Les paramètres par défaut pour l'ancien mode de repérage (jusqu'à HiCAD 2017) sont définis sous Compatibilité > Repérage jusqu'à HiCAD 2017.
Les paramètres définis ici sont les paramètres par défaut pour la fenêtre de dialogue du Repérage jusqu'à HiCAD 2017.
- Recherche géométrique d'élément identique
En cochant la case correspondante, vous définissez quels composants doivent être pris en compte lors de la recherche géométrique d'élément identique. - Repérage des éléments individuels
Vous définissez ici les paramètres par défaut pour le repérage manuel. - Contrôle du repérage
Dans ce tableau - vous définissez les paramètres généraux pour le repérage,
- vous déterminez si les éléments doivent être référencés directement lors d'un repérage automatique et
- vous déterminez si, lors de la recherche d'élément identique, également les attributs d'élément HiCAD et les attributs d'article HELiOS doivent être pris en compte.
- Numéros de repère
Dans le tableau Numéros de repère, vous déterminez le premier numéro et l'ordre pour l'attribution des numéros de repère. - Actualisation (Ces paramètres valent également pour le repérage standard)
- Marquage modifié lors du changement des éléments
Si la case est décochée, tous les éléments seront alors toujours repérés à nouveau. Si, par contre, la case est cochée, les éléments déjà repérés verront lors d'une modification leur numéro de repère dans l'ICN identifié par un * ou par une couleur (selon les paramètres de l'ICN), soit par exemple de la sorte : {5*} ou 5. - Numéros de repère existant lors de l'ajout
Vous déterminez ici comment seront traités les numéros de repère existants lors de l'ajout d'éléments.
Les paramètres sous Actualisation valent également pour le mode de Repérage standard depuis HiCAD 2018. Veuillez prendre note des remarques correspondantes en bas de la page sous Paramètres pour le repérage.
Paramètres pour le repérage

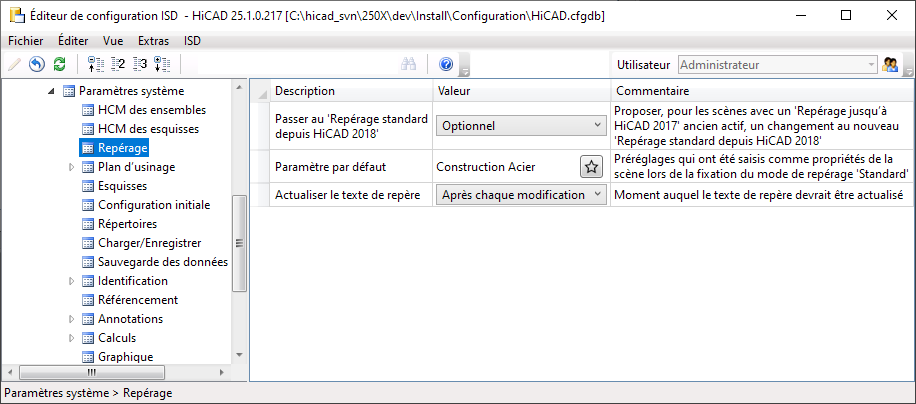

Les paramètres pour le Repérage standard depuis HiCAD 2018 se trouvent sous Paramètres système > Repérage.
Veuillez noter que le Repérage jusqu'à HiCAD 2017 prend fin avec HiCAD 2020. Cela signifie que le mode Repère jusqu'à HiCAD 2017 ne sera plus disponible à partir de HiCAD 2021.
Passer au repérage standard
À l'aide du paramètre Passer au 'Repérage standard depuis HiCAD 2018', vous déterminez de quelle façon se fera le repérage lorsque vous lancez une scène pour laquelle c'est encore le Repérage jusqu'à HiCAD 2017 qui aura été utilisé.
- Jamais
Aucun message ni alerte n'apparaît. Cela veut dire que c'est toujours le Repérage jusqu'à HiCAD 2017 qui sera utilisé. - Optionnel

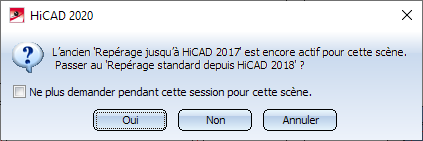

Un message apparaît indiquant que la scène utilise le Repérage jusqu'à HiCAD 2017.
Vous avez la possibilité de déterminer si le repérage doit être converti au repérage standard ou non. Par Annuler, un terme est mis à la fonction de repérage.

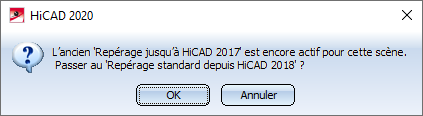

- Imposé
Un message indiquant que la scène utilise le Repérage jusqu'à HiCAD 2017 apparaît ici également.
Vous n'avez ici, cependant, que la possibilité par OK de passer au Repérage standard ou de mettre un terme à la fonction de repérage.
Le paramètre par défaut défini par ISD est Optionnel.
Paramètres par défaut
Pour le Repérage standard, les paramètres sont chargés à partir d'un fichier favori. Des favoris avec des paramètres d'usine pour la Construction mécanique, la Construction Acier et la Construction d'installation sont prédéfinis par ISD (dans le répertoire Configuration\Favourites\Itemization der HiCAD Installation). Lequel de ces favoris sera utilisé dépend des paramètres définis dans la configuration des paramètres. Il est possible de créer ses propres fichiers de favoris dans le cadre des fonctions de repérage HiCAD, puis de les sélectionner comme paramètres par défaut dans le Gestionnaire de Configuration.
Les paramètres d'usine de ISD sont verrouillés et ne peuvent être écrasés par un utilisateur. Cela est indiqué par le symbole d'une usine
- aussi bien dans le Gestionnaire de Configuration que dans la Gestion des favoris. Si vous souhaitez modifier les paramètres d'usine pour les réutiliser, vous devez alors en faire une copie et les enregistrer sous un autre nom dans les favoris !
Lors d'une mise à jour, il peut arriver le cas que les paramètres d'usine d'ISD existants qui ont été modifiés soient écrasés et/ou que d'autres paramètres d'usine y aient été ajoutés.

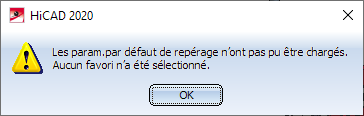

Si aucun fichier de paramètres par défaut n'a été sélectionné dans le Gestionnaire de Configuration, le message suivant apparaît alors au lancement du repérage automatique :
Vous devez, dans ce cas, définir les paramètres avec les fonctions Scène > Repérer/Détailler > Repérage > ... avec options ou Scène > Repérer/Détailler > Repérage > Modifier les paramètres.
En l'absence de favoris ou de paramètres appropriés, il est possible que des résultats non voulus se produisent.
Actualiser le texte de repère
Au moyen de ces paramètres, vous pouvez déterminer quand les textes de repère devront être actualisés :
- Après chaque modification (paramètres par défaut choisi par ISD) ou
- Après le repérage.
Le paramètre Après le repérage est utile lorsque vous travaillez avec des scènes complexes et démesurées et que les attributs des ensembles de niveau supérieur sont utilisés dans les textes de repère. Dans ce cas, le paramètre Après chaque modification peut avoir un effet négatif sur les performances du programme. Notez cependant que le paramètre Après le repérage présente l'inconvénient de ne pas permettre de reconnaître si un texte de repère est invalide.
Important :
Les paramètres sous Compatibilité > Repérage jusqu'à HiCAD 2017 > Actualisation valent également pour le Repérage standard !
Dans ce mode, veuillez considérer expressément :
- Il est recommandé que la case Marquage modifié lors du changement des éléments soit cochée. Case décochée, vous devez alors sélectionner, dans les options pour le repérage, Groupes d'éléments uniquement avec Attribution de numéro Non réglementé.
- Pour le paramètre Numéros de repère existants lors de l’ajout, vous devez choisir entre les paramètres Supprimer ou Marquage modifié. Les autres paramètres ne seront pas supportés dans le mode de Repérage standard.
