Pour effectuer un repérage (numérotation par un numéro de repère ou de position, d'où positionnement) automatique, HiCAD met à votre disposition les fonctions suivantes :
|
|
Repérage |
Recherche automatique d'éléments identiques et repérage, avec paramètres actuels et |
|
|
... avec options |
Recherche automatique d'éléments identiques et repérage, modifier les paramètres |
Veuillez noter que le mode Repérage jusqu'à HiCAD 2017 prend fin avec HiCAD 2020. Cela veut dire que le mode Repérage jusqu'à HiCAD 2017 ne sera plus disponible dès HiCAD 2021.
Dans le Gestionnaire de Configuration, vous pouvez déterminer comment doit être le comportement lorsque vous démarrez le repérage de la scène dans laquelle le repérage jusqu'à HiCAD 2017 a encore été utilisé. Vous disposez pour cela sous Paramètres système > Repérage du paramètre Passer au 'Repérage standard depuis HiCAD 2018'.
Recherche automatique d'éléments identiques et repérage, avec paramètres actuels
Scène > Repérer/Détailler > Repérage
Cette fonction permet d'attribuer automatiquement des numéros de repère (de position) aux éléments pertinents pour la nomenclature. Pour ce faire, ce sont les paramètres définis sous Modifier les paramètres qui seront utilisés.
Veuillez noter que la configuration des paramètres dépend du mode actuel de repérage :
- Paramètres / Options de repérage (Repérage jusqu'à HiCAD 2017),
- Paramètres / Options de repérage (Repérage standard).

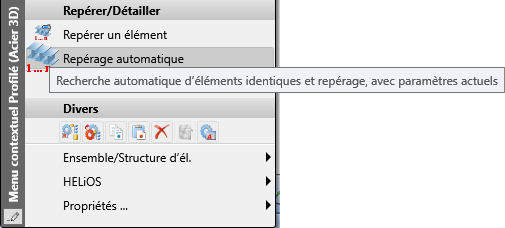

La fonction est encore disponible dans le menu contextuel de l'ICN ainsi que dans le menu contextuel des éléments.
À savoir :
Lors d'un repérage automatique, les ensembles de l'Acier se voient attribuer automatiquement le type d'utilisation Assemblage en poutre ou Assemblage en pilier. Pour ce faire, le paramètre dans le Gestionnaire de Configuration sous Construction Acier > Types d'utilisation doit être spécifié en conséquence.
- Assigner automatiquement les types d'utilisation des assemblages en pilier et en poutre
Si la case est cochée, les ensembles, lors du repérage automatique, se verront attribuer automatiquement le type d'utilisation Assemblage en poutre ou Assemblage en pilier (en fonction de la position de l'élément principal d'Acier de l'ensemble). Par défaut, la case est décochée. - Orientation pour piliers
Vous sélectionnez ici l'axe pour l'orientation des piliers. Les profilés dans cette orientation seront reconnus comme piliers, les profilés perpendiculaires à celui-ci comme poutres (par défaut axe Z). - Écart d'angle autorisé des profilés à partir de la direction définie (en degrés)
Cette valeur détermine de combien de degrés l'axe d'un profilé doit être différent de l'axe sélectionné sous Orientation pour piliers, de sorte que le profilé soit toujours considéré comme pilier (par défaut 0).
Recherche automatique d'éléments identiques et repérage, modifier les paramètres
Scène > Repérer/Détailler > ... avec options
Cette fonction permet d'attribuer attribuer automatiquement des numéros de repère (de position) aux éléments pertinents pour la nomenclature. À la différence de la fonction Repérage , la fenêtre de dialogue pour la configuration des paramètres sera cependant affichée auparavant.
Veuillez noter que la configuration des paramètres dépend du mode actuel de repérage :
- Paramètres / Options de repérage (Repérage jusqu'à HiCAD 2017),
- Paramètres / Options de repérage (Repérage standard).
Les mêmes remarques que pour la fonction Repérage s'appliquent.
