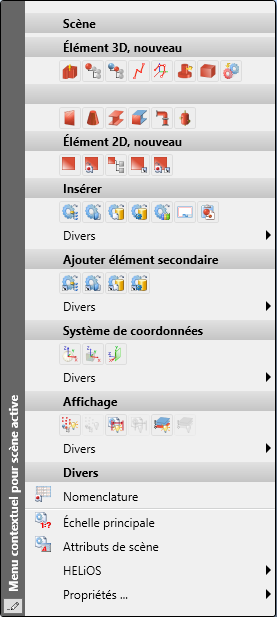

Menu contextuel de la scène

Dérive un cylindre général depuis une esquisse.

Crée un ensemble principal 3D.

Crée un ensemble 3D.

Crée une nouvelle esquisse.

Dérive un élément de rotation depuis une esquisse par répétition ou rotation autour d'un axe situé dans le plan de l'écran.

Crée des parallélépipèdes, des prismes, des pyramides et des tétraèdres, ainsi que des cylindres, des cônes, des sphères et des tores.

Génère une nouvelle tôle 3D.

Active la fenêtre Réservoirs/Tuyaux pour insérer des tôles, ainsi que divers primitifs, connexions, tuyaux en Y et des éléments de direction, etc.

Active la fenêtre pour insérer un profilé d'acier 3D.

Ajoute une tôle rectangulaire sur le profilé d'acier.

Crée une tuyauterie dans la construction d'installation.

Crée un élément d'installation.

Crée un nouvel élément principal 2D.

Copie un élément de la scène en cours, ainsi que ses éléments secondaires.

Crée un ensemble principal 2D. Tous les éléments principaux et secondaires existant dans la scène à partir de ce moment seront subordonnés automatiquement à cet ensemble.

Crée un nouvel élément secondaire 2D. Ce dernier sera subordonné à l'élément principal actif.

Copie un élément de la scène en cours, ainsi que ses éléments secondaires. La copie sera subordonnée à l'élément actif.

Cadre de dessin

Insère un cadre de dessin avec cartouche.

Insérer un élément, via l’explorateur de document (2D/3D)

Insère des élements/variantes en les sélectionnant dans l'exploration de fichiers.

Insérer un élément, via le catalogue de pièces standardisées (2D/3D)

Insère des élements/variantes en les sélectionnant dans un catalogue de pièces standardisées.

Bibliothèque, utilisateur

Permet de regrouper les éléments et les macros les plus souvent utilisés dans les bibliothèques. Les éléments et les macros qui appartiennent à une bibliothèque peuvent être rapidement et facilement insérer ou exécuter par le biais d'un menu pop-up.

Insérer un élément, via une fiche de document de la BD (2D/3D)

Insère des éléments en les sélectionnant dans sa fiche de document (en option, uniquement en relation avec HELiOS).

Insérer un élément, via la fiche d’article de la BD (2D/3D)

Insère des éléments en les sélectionnant dans sa fiche d'article (en option, uniquement en relation avec HELiOS).

Divers

Active un sous-menu avec d'autres fonctions pour insérer des éléments, par exemple pour

• les élements/variantes qui sont gérés avec HELiOS,
• les éléments qui sont disponibles dans d'autres formats de données et
• les éléments des autres scènes HiCAD.

Active le système de coordonnées universel.

Active le système de coordonnées des éléments de l'élément 3D actif.

Crée temporairement un système de coordonnées local en déterminant un plan d'usinage 3D.

Active le sous-menu Système de coordonnées.

Affiche les points isolés pour l'identification des ensembles (strate 47).

Masque les points isolés pour l'identification des ensembles (strate 47).

Affiche la strate de cotation (strate 49).

Masque la strate de cotation (strate 49).

Affiche/Masque la strate (normalement invisible) 0.

Active le sous-menu contextuel avec d'autres paramètres d'affichage.

Établit une Nomenclature de la scène et l'indique dans le Report Manager.

Modifie l'Échelle principale de la scène.

Attribut à la scène active des Attributs comme le Numéro de dessin, Dénomination ou Créateur (même sans base de données).

Active le sous-menu HELiOS.

Active le sous-menu Propriétés de la scène.
