Angle relatif et distance (W)
Angle relatif et distance
Le nouveau point sera déterminé par la saisie d'un angle et la distance par rapport à un point donné, le point de référence.
Indiquez l'angle et la distance, par ex. 60 25.
À la différence de l'option Angle absolu et distance, l'angle ne se rapporte pas à l'axe X du système de coordonnées, mais au segment via le dernier et l'avant-dernier point. Si un dernier et avant-dernier point ne sont pas disponibles, il vous sera demandé de déterminer une ligne de référence.

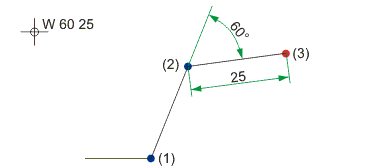

(1) Avant-dernier point, (2) Dernier point, (3) Point trouvé
Si vous souhaitez malgré cela utiliser une autre ligne de référence, cliquez après activation de l'option de point sur le bouton gauche de la souris. Déterminez la ligne de référence soit par l'identification d'une ligne existante à proximité du point initial, soit par deux points. Si à la place d'identifier un segment, vous sélectionnez un point, il vous sera demandé de choisir le 2e point pour la ligne de référence. Le premier point correspond au point initial, le deuxième point au point final de la ligne de référence.
Comme pour l'option P, , vous avez également la possibilité, plutôt que de saisir une valeur, de récupérer l'angle et la distance à partir du dessin en utilisant code supplémentaire Z, L ou FA.
En travaillant avec le clavier, vous pouvez également utiliser l'option WL. Cela correspond à activer l'option W et à saisir LL, c'est-à-dire à récupérer le dernier angle et la dernière distance.
Dans la 3D, la saisie se rapporte à un système de coordonnées local qui doit être défini auparavant.
Angle relatif et distance X/Y (WX, WY)
Angle relatif et distance X/Y
,
,
Le nouveau point sera déterminé par la saisie de l'angle et de la distance X par rapport à un point donné, le point de référence.
À la différence de l'option Angle absolu et distance X, l'angle ne se rapporte pas à l'axe X du système de coordonnées, mais à la droite via le dernier et l'avant-dernier point. . Si un dernier et avant-dernier point ne sont pas disponibles, il vous sera demandé de déterminer une ligne de référence.
La distance sera interprétée comme différence de coordonnées dans la direction de X.

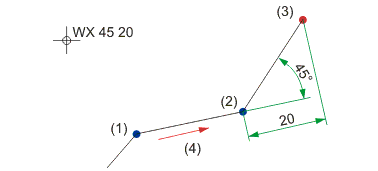

(1) Avant-dernier point, (2) Dernier point, (3) Point trouvé, (4) Direction de la référence
