Coordonnées relatives

Coordonnées relatives
Du point

Coordonnées relatives (R)

Le nouveau point sera déterminé par la saisie de ses coordonnées relatives, par rapport au dernier point.

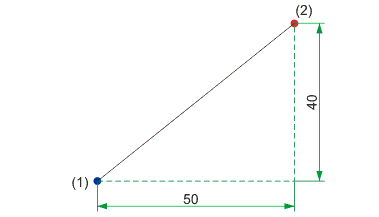

(1) Dernier point, (2) Point trouvé par la saisie de R 50 40

Après avoir déterminé un point, vous pouvez à nouveau saisir de suite des coordonnées pour générer le prochain point relatif. Les valeurs du dessin seront récupérées par l'utilisation d'un code supplémentaire :

FA Saisie d'un facteur de mise à l'échelle,
Z Récupération de la valeur depuis le dessin et
L Récupération de la dernière distance.

Les valeurs indiquées se rapportent au dernier point. Si le dernier point n'est pas disponible, il vous sera demandé de déterminer un point de référence.

Si, de façon générale, vous voulez utiliser un autre point de référence, même si un dernier point est disponible, cliquez alors après avoir activé l'option de point sur le bouton gauche de la souris (ou ENTRÉE sur le clavier). Déterminez ensuite, tout d'abord, le point de référence et saisissez enfin, séparée par une espace, les valeurs de coordonnées, par ex.

Les valeurs indiquées lors de cette option seront sauvegardées en interne. À la nouvelle activation de cette option, vous pouvez ainsi recourir directement à ces valeurs en utilisant le code de caractère L pour dernier point.

Exemples :

X Z	ex. 30 Z	Dans ce cas, la valeur 30 est choisie pour la distance X. La distance Y devra être récupérée depuis le dessin. Le menu Distance s'affiche alors.
X L	ex. 30 L	Dans ce cas, la valeur 30 est choisie pour la distance X. La distance Y sera déterminée par la dernière distance Y indiquée.
Z		Les deux valeurs devront être récupérées à partir du dessin.
LL		La distance X et Y seront déterminées chacune par les dernières valeurs.
X FA	ex. 30 FA	Ici, la valeur 30 est choisie pour la distance X. La distance Y devra être récupérée depuis le dessin et mise à l'échelle. Pour ce faire, le facteur de mise à l'échelle sera ensuite indiqué, puis le menu Distance s'affichera.
L Y	ex. L 80	Ici, la valeur 80 est choisie pour la distance Y. La distance X sera déterminée par la dernière distance X indiquée.
FA		Les deux valeurs devront être récupérées à partir du dessin et mises à l'échelle.

En travaillant avec le clavier, vous pouvez également utiliser l'option RL. Cela correspond à activer l'option R et à saisir LL, c'est-à-dire à récupérer les dernières distances X et Y.

Du point

À l'instar de l'option de point Coordonnées relatives, HiCAD offre la possibilité d'utiliser aussi d'autres points, au lieu du dernier point, comme points de référence. Les possibilités suivantes sont disponibles :

V	Du point	comme R, cependant la saisie d'un point de référence vous sera ici demandée.
VI	Du point I	Comme point de référence, HiCAD choisit ici automatiquement le Point final I d'un élément au plus proche de la position actuelle du curseur.
VIS	Du point I+S	En partant de la position actuelle du curseur, le point final suivant (i) ou le point d'intersection véritable (S) sera utilisé comme point de référence.

Options de point en bref
