- Point d'une perpendiculaire
- Perpendiculaire à la surface (uniquement dans la 3D)
- En ligne sur la ligne suivante
- En ligne sur la ligne suivante via point
- En ligne sur la surface via point (uniquement 3D)
Point de la perpendiculaire (F, FL)
Point d'une perpendiculaire
I,
Pour l'option de point Point de la perpendiculaire sur ligne/arête suivante (F), le nouveau point sera déterminé par la perpendiculaire à partir du dernier point jusqu'à la ligne qui est la plus proche de la position actuelle du curseur.
Pour l'option de point Point de la perpendiculaire sur ligne/arête (FL), permet de définir la perpendiculaire à partir du dernier point jusqu'à une ligne-élément identifiée.
Si le dernier point n'est pas disponible, HiCAD vous invitera à déterminer un point à partir duquel la perpendiculaire devra être définie.
Perpendiculaire à la surface (FF)
Perpendiculaire à la surface .png)
Le nouveau point sera déterminé par la perpendiculaire à partir du dernier point jusqu'à une surface.
Vous déterminez la surface via l'identification de deux arêtes.
Si le dernier point n'est pas disponible, HiCAD vous invitera à déterminer un point à partir duquel la perpendiculaire devra être définie.
Cette option de point n'est disponible qu'en 3D.
En ligne sur ligne/arête suivante (O)
En ligne sur ligne/arête suivante
En partant de la position actuelle du curseur, la perpendiculaire sera définie à partir de la ligne/Arête la plus proche.

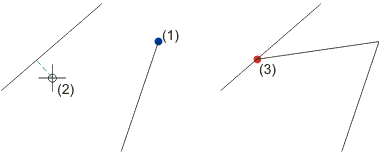

(1) Dernier point, (2) Perpendiculaire à partir de la position du curseur, (3) Point trouvé
= Position actuelle du curseur,
= Point trouvé
Dans les fonctions de création d'une ligne dans la 2D et les fonctions d'esquisse dans la 3D, cette option de point peut également être exécutée avec CTRL + BGS :
Dans ce cas, les options de point affichés au curseur (par ex. I - Point final ou M - Point médian) ou la grille d'esquisse (par ex. dans Géométrie 2D > Dessiner > Polyligne) seront ignorés, c'est-à-dire que ni le point final ni le point de grille affiché s'appliquera, mais toujours le point en ligne le plus proche.
Si dans la 3D, la représentation Modélisation en verre/Hidden Line est activée, vous pouvez alors également appliquer cette option de point, par exemple, aux primitifs avec CTRL-BGS.
En ligne sur ligne/arête suivante via point (E)
En ligne sur ligne/arête suivante via point
La perpendiculaire sera définie à partir d'un point quelconque, le point de référence, jusqu'à la ligne-élément.

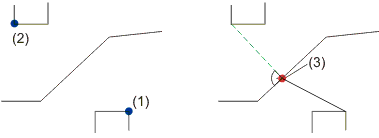

(1) Dernier point, (2) Point de référence, (3) Point trouvé
En ligne sur surface via point (OF)
En ligne sur surface via point .png)
Le nouveau point sera déterminé par la perpendiculaire à partir d'un point de référence sur une surface.
- Indiquez le point de référence.
- Déterminez la surface en identifiant deux arêtes.
(1) Point de référence, (2) Première arête de la surface, (3) Deuxième arête de la surface
= Point trouvé
Cette option de point n'est disponible qu'en 3D.
