HiCAD offre la possibilité de travailler avec une loupe "dynamique". Cette loupe peut être activée à tout moment pendant une fonction.

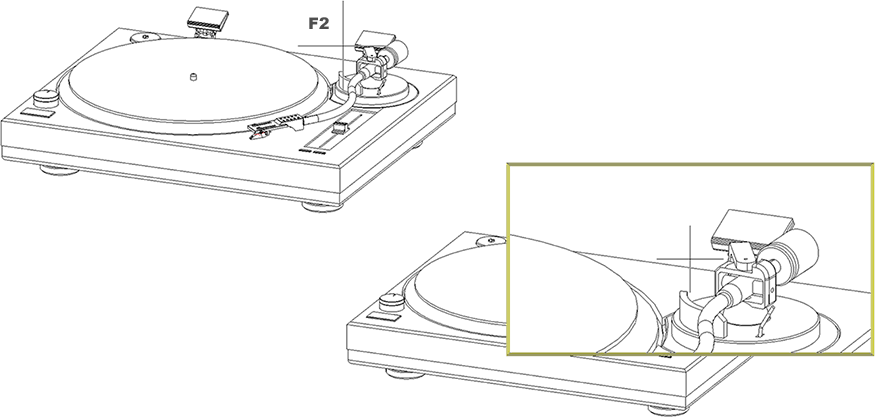

La zone qui se trouve être au niveau du curseur sera alors automatiquement grossie et représentée dans une fenêtre séparée. Cela permet par exemple de déterminer facilement des points sur des dessins complexes, sans qu'un nouveau cadrage soit défini avant de procéder à un usinage. Une fois le point déterminer le point, la fenêtre peut être refermée en appuyant sur une touche ou en cliquant sur un bouton de la souris.
- Vous pouvez activer la loupe au moyen de la touche F2. La zone autour du curseur sera agrandie. Dans quelle mesure, cela est défini par les paramètres actuels de la loupe (cf. ci-dessous).
- Lorsque HiCAD vous invite à déterminer un point, vous pouvez également activer la loupe au moyen de l'option Loupe (LU) à partir des Options de point.
- Avec F2 ou ECHAP, vous fermez à nouveau la loupe.
Afin de modifier les paramètres de la loupe :
- Effectuez un clic droit sur le symbole Détail rectangulaire
de la barre d'outils transparente.
- Activez la fonction Paramètres de loupe
. - Indiquez la valeur du Facteur de grossissement.
- Spécifiez la taille de la fenêtre de la loupe en le précisant dans le Rapport de forme. Plus la valeur est haute, plus la fenêtre de la loupe sera grande.
- Fermez la fenêtre par OK.
Vous pouvez encore définir les paramètres de loupe dans le Gestionnaire de Configuration sous Paramètres système > Visualisation.
