Définition des échelles

Informations générales

Les échelles sont utilisées dans HiCAD comme

échelle principale d'une scène,
échelle d'une vue,
échelle d'un élément 2D, et
échelle des dessins d'élément individuel de la construction en acier.

Les échelles peuvent être sélectionnées dans les fenêtres de dialogue correspondantes de HiCAD à partir d'une liste de choix. Par ailleurs, dans de nombreux cas, une saisie directe de l'échelle est également possible. Vous pouvez définir quelles échelles dans les listes de choix des fonctions HiCAD seront disponibles à partir du fichier szene-massstab.txt du sous-répertoire makro2d de HiCAD ou, dans le cas des dessins d'élément individuel de la construction en acier, dans le fichier StbEtZng_MASSSTAB.DAT du sous-répertoire sys de HiCAD. Nous précisions ici que, par défaut, HiCAD suit la logique européenne d'affichage des échelles, c'est-à-dire selon la forme n:m, par exemple 1:1, 1:10, 5:1, etc.

Échelles par défaut (image de droite avec 1^re ligne : dénomination, 2^e ligne : facteur d'échelle)

Le format des échelles américaines est différent de celui de l'Europe. C'est pourquoi HiCAD offre la possibilité de compléter en conséquence les fichiers ci-dessus en définissant d'autres saisies d'échelle. Voici, dans les tableaux suivants, quelques exemples de saisies typiques des échelles en Amérique du Nord.

1/128"=1'-0"

1/64"=1'-0"

1/32"=1'-0"

1/16"=1'-0"

3/32"=1'-0"

1/8"=1'-0"

1/4"=1'-0"

3/8"=1'-0"

1/2"=1'-0"

3/4"=1'-0"

1"=1'-0"

-1/2"=1'-0"

3"=1'-0"

6"=1'-0"

1'-0"=1'-0"

' pied, " pouce, 1 pied = 12 pouces, 1 pouce = 2,54 cm

Tableau de conversion
Échelle	Facteur	Décimale
1'=1'-0"	1:1	1.0
6"=1'-0"	1:6	0.5
1-1/2"=1'-0"	1:8	0.125
1"=1'-0"	1:12	0.08333
3/4"=1'-0"	1:16	0.06250
1/2"=1'-0"	1:24	0.41667
3/8"=1'-0"	1:32	0.031250
1/4"=1'-0"	1:48	0.020833
3/16"=1'-0"	1:64	0.015625
1/8"=1'-0"	1:96	0.010417
3/32"=1'-0"	1:128	0.007813
1/16"=1'-0"	1:192	0.005208
1/32"=1'-0"	1:384	0.002604
1/64"=1'-0"	1:768	0.001302
1/128"=1'-0"	1:1536	0.000651

Modifier le fichier szene-massstab.txt

Pour structurer le fichier, vous pouvez ajouter autant que vous voulez des lignes vides et des commentaires, les lignes de commentaire devant commencer par le caractère #. Chaque saisie d'échelle doit se trouver sur une ligne séparée. Pour la saisie des échelles, veuillez suivre le codage suivant.

Codage		Exemple
1.	Saisie du format des échelles n:m	1:10 1:1 2:1 5:1
2.	Saisie comme facteur	0.1 1 2 5
3.	Comme facteur avec texte d'affichage Le facteur se trouve au début de la ligne, le texte d'affichage ensuite entre parenthèses. Le texte d'affichage sera utilisé par HiCAD dans les fenêtres de dialogues et les informations.	2.5 (2‘-6“ = 1‘-0“) 1 (1`-0“ = 1‘-0“)
4.	Dans le format des échelles avec texte d'affichage L'échelle se trouve au début de la ligne, le texte d'affichage ensuite entre parenthèses. Le texte d'affichage sera utilisé par HiCAD dans les fenêtres de dialogues et les informations.	1:12 (1“=1‘-0“) 1:48 (1/4“ = 1‘-0“)

Au moyen des codages 3 et 4, il est possible exemplairement de définir des saisies d'échelle US.

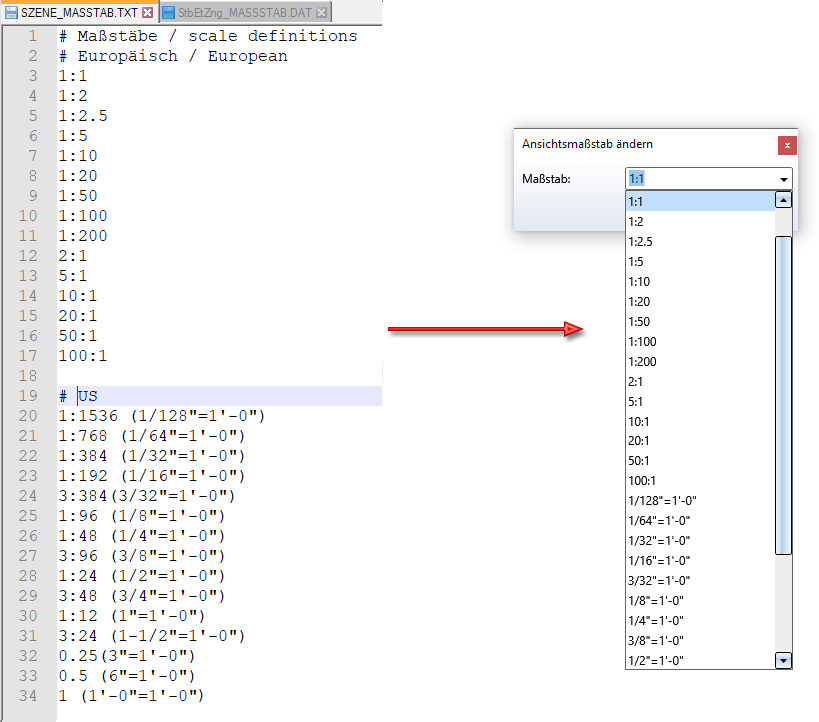

Exemple d'un fichier szene-massstab.txt complété

Modifier le fichier StbEtZng_MASSSTAB.dat

Ce fichier est utilisé par la fonction Scène > Repérer/Détailler > Dériver > Créer . Vous pouvez ici aussi recourir à des lignes de commentaire en les commençant par #.

Dans ce fichier, chaque saisie d'échelle se compose de deux lignes. La première ligne comprend le texte de description, la deuxième ligne l'échelle dans le format des échelles (cf 1.) ou comme facteur (cf 2.), par exemple :

1:10	Texte de description
0.1	Saisie de l'échelle comme facteur

1"=1'-0"	Texte de description
1:12	Saisie de l'échelle dans le format des échelles

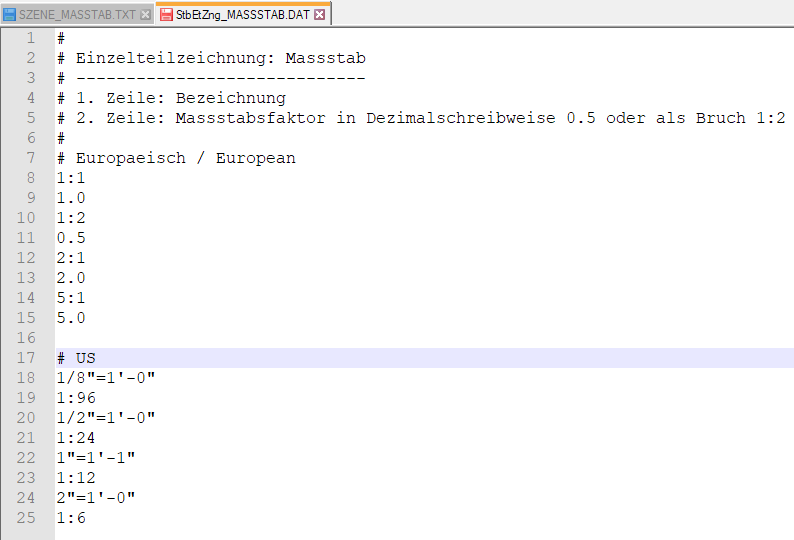

Exemple d'un fichier StbEtZng_MASSSTAB.dat complété

1^re ligne : description, 2^e ligne : facteur de l'échelle en décimale 0.5 ou comme fraction 1:2

(fehlender oder ungültiger Codeausschnitt)(fehlender oder ungültiger Codeausschnitt)

Affichage / Modification des saisies d'échelle dans HiCAD

La saisie d'une échelle entre en jeu dans l'interface HiCAD à différents endroits. La liste suivante vous en donne un aperçu.

Affichage / Modification de l'échelle dans HiCAD	Liste de choix	Saisie directe*
Centre de démarrage Paramètre de l'échelle principale de la scène	oui	oui
Barre de statut Affichage de l'échelle principale de la scène et de l'échelle de la vue active	non	non
Fenêtre des vues de l'ICN Affichage de l'échelle des vues Modification de l'échelle des vues par double-clic dans le champ de l'échelle	oui	non
Modifier l'échelle de la vue Menu contextuel pour les vues / Ruban Vues	oui	oui
Modifier l'échelle principale de la scène Menu contextuel de la scène / Ruban Scène	oui	oui
Créer / Modifier une vue de détail	oui	non
Titre d'une vue de détail	non	non
Cartouche du cadre de dessin	non	non
Dérivation de dessin : Paramètres des groupes de vues	oui	non
Dérivation de dessin : Paramètres des vues en coupe de la tôle pliée	oui	non
Dessin de montage : Définir les échelles des vues	oui	non
Échelle des éléments 2D	oui	oui

* Une saisie directe de l'échelle sera ici également possible, en d'autres termes elle n'a qu'à être entrée au clavier. Veuillez cependant prendre en connaissances ci-dessous de ses limites.

Dans les listes de choix, toutes les échelles définies dans le fichier szene-massstab.txt vous seront proposées, par exemple :

Limites

L'utilisation de nouvelles saisies d'échelle possède les limites suivantes :

Dans les fenêtres de dialogue HiCAD qui autorisent une saisie directe de l'échelle, la notation européenne de la saisie reste supportée comme auparavant, ex. 1:10 ou 2:1. Autrement dit, vous pouvez toujours saisir des échelles sous la forme n:m qui ne serait pas présentes dans le fichier szene-massstab.txt.
La saisie directe des échelles dans des notations différentes des textes d'affichage n'est valide que lorsque le texte est présent comme texte d'affichage dans szene-massstab.txt. Cela a notamment son importance pour une saisie selon le codage américain.

Observons par exemple le fichier szene-massstab.txt d'illustration, la saisie manuelle 2“ = 1‘ serait alors refusée comme erronée, car ce texte n'apparaît pas dans le fichier.

Si l'on entre, au contraire, manuellement 3:48, le texte d'affichage du fichier 3/8"=1'-0" serait alors indiqué comme échelle.

En modifiant l'échelle principale de la scène, les échelles des vues seront alors également corrigées. c'est-à-dire mises automatiquement à l'échelle. S'il existe alors une échelle à laquelle est attribuée un texte d'affichage dans le fichier szene_masstab.txt, ce texte d'affichage sera alors indiqué comme échelle. Dans le cas contraire, l'affichage de l'échelle apparaîtra alors selon le codage européen n:m.

Un exemple :

Utilisons à nouveau l'illustration ci-dessus szene-massstab.txt complété et admettons une scène à l'échelle 1:1. La scène a deux vues :

Vue 1, échelle 1:2.5 et
Vue 2, échelle 1:1.

En modifiant maintenant l'échelle principale de la scène en 1/2"=1'-0", nous obtenons alors le résultat suivant :

Vue 1, échelle 1:60
Pour ce résultat, il n'existe dans le fichier aucune entrée correspondante, notamment aucun texte d'affichage. Le résultat est donc affiché dans le codage européen.
Vue 2, échelle 1/2"=1'-0".
