Règles de cotation en bref

Les règles de cotation peuvent être réparties en plusieurs groupes :

Cotes du système
Dimensions des ensembles
Dimensions des profilés
Position des éléments secondaires de profilés
Usinage des profilés
Dimensions des tôles
Usinage des tôles
Diamètres du perçage dans les profilés ou les tôles
Position des éléments secondaires d'un ensemble entre eux
Usinage des éléments secondaires d'un ensemble
Tôles pliées
Rambarde d'escalier

Dans l'Éditeur de règles de cotation, les règles pourront être filtrées selon ces groupes.

Veuillez également prendre connaissance dans la rubrique Indications relatives aux règles et paramètres de cotation.

Cotes du système

Valeur	Explication	Intitulé / Rule Identifier
1	Longueur entre axes du système	SYSTEMLENGTH
71	Sous-système dans plan de l'aile supérieure	SUBSYSTEM_UPPERFLANGE Seules les lignes de grille et de sous-grille seront cotées, pas les éléments !
72	Sous-système dans plan de l'aile inférieure	SUBSYSTEM_LOWERFLANGE Seules les lignes de grille et de sous-grille seront cotées, pas les éléments !
73	Sous-système dans plan de l'âme	SUBSYSTEM_WEBFACE Seules les lignes de grille et de sous-grille seront cotées, pas les éléments !
74	Sous-système dans plan de l'aile supérieure et inférieure	SUBSYSTEM_FLANGES Seules les lignes de grille et de sous-grille seront cotées, pas les éléments !
75	Sous-système dans plan de l'aile supérieure et inférieure et de l'âme	SUBSYSTEM_WEB_AND_FLANGES Seules les lignes de grille et de sous-grille seront cotées, pas les éléments !

Dimensions des ensembles

Valeur	Explication	Intitulé / Rule Identifier

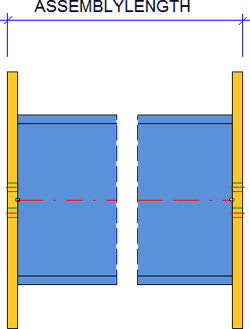

2	Longueur de l'ensemble	ASSEMBLYLENGTH Exemple
19	Hauteur de l'ensemble	ASSEMBLY_HEIGHT

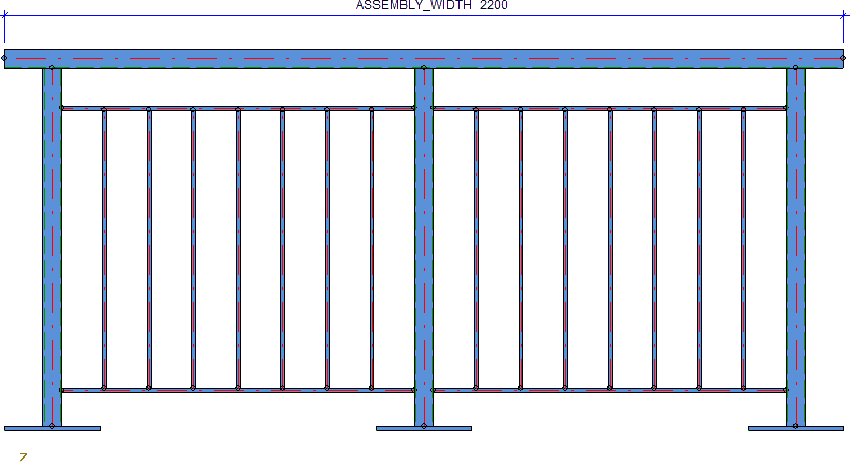

20	Largeur de l'ensemble	ASSEMBLY_WIDTH Exemple

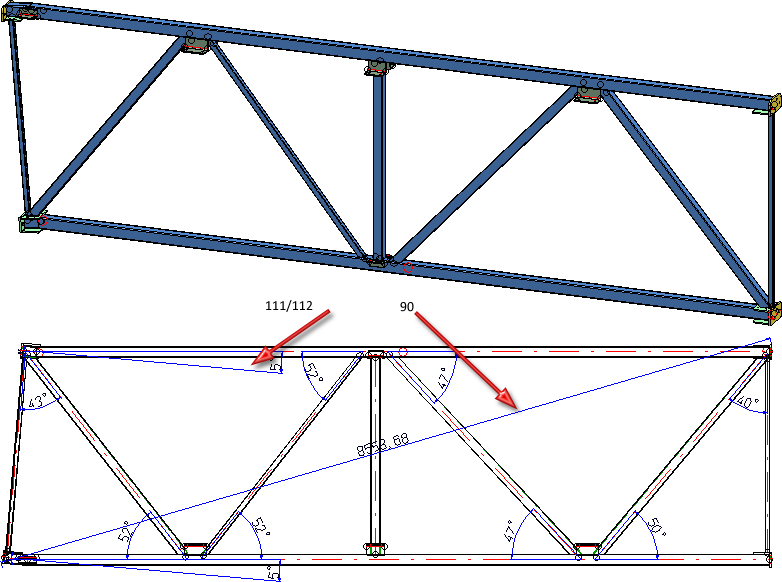

90	Dimensions totales diagonales d'un ensemble (avec ou sans élément principal)	TOTAL_SIZE_ASSEMBLY Spécialement pour cadre (ensemble sans élément principal) Exemple

Dimensions des profilés

Valeur	Explication	Intitulé / Rule Identifier

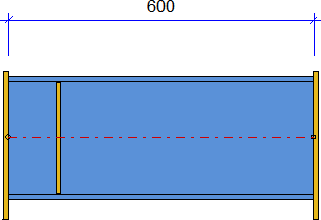

3	Longueur d'axe	LENGTH_OF_AXIS Exemple

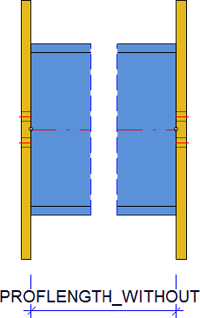

4	Longueur de profilé sans éléments attachés frontaux	PROFLENGTH_WITHOUT Exemple
9	Longueur de profilé avec éléments attachés frontaux	PROFLENGTH_WITH
17	Hauteur de profilé	PROFILE_HEIGHT Exemple
18	Largeur de profilé	PROFILE_WIDTH Exemple

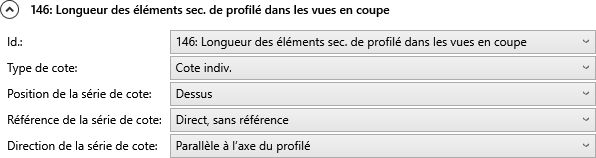

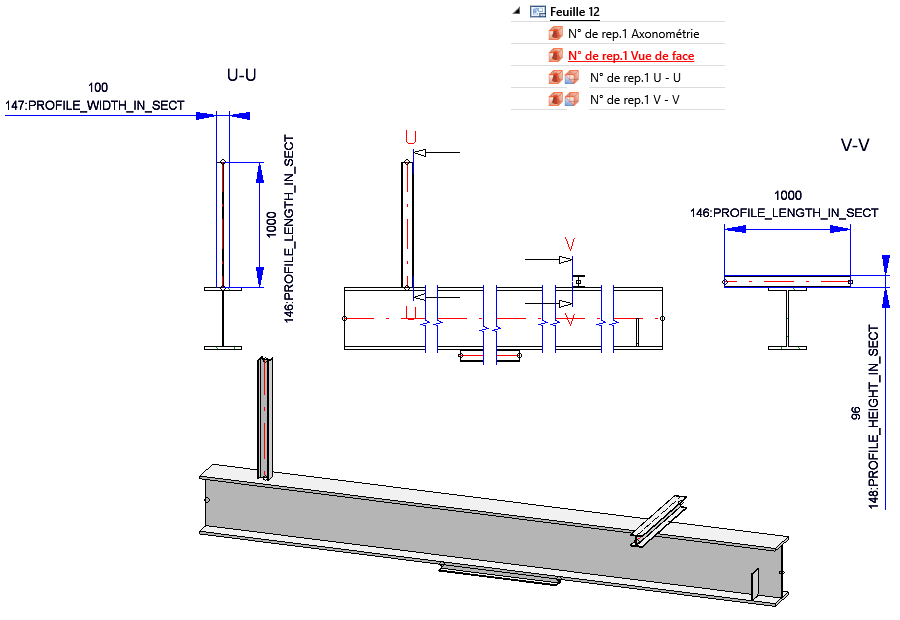

146	Longueur des éléments secondaires de profilé sans les vues en coupe Paramétrages recommandés	PROFILE_LENGTH_IN_SECT

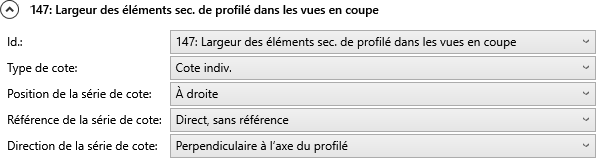

147	Largeur des éléments secondaires de profilé sans les vues en coupe Paramétrages recommandés	PROFILE_WIDTH_IN_SECT

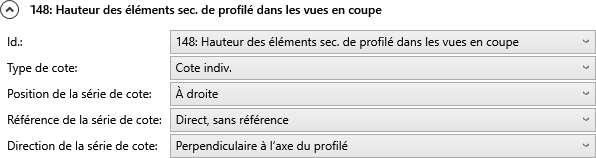

148	Hauteur des éléments secondaires de profilé sans les vues en coupe Paramétrages recommandés	PROFILE_HEIGHT_IN_SECT Exemple : Règles 146-148

Position des éléments secondaires de profilés

Valeur	Explication	Institulé / Rule Identifier

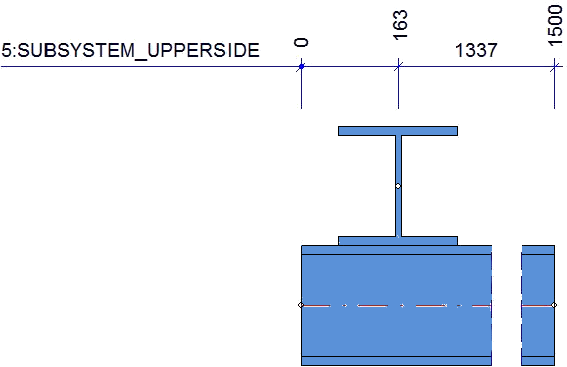

5	Sous-système, côté supérieur du profilé	PROFSYSTEM_UPPERSIDE Uniquement les profilés dont la coupe transversale \|\| au plan de l'écran, uniquement \|\| par rapport à l'axe du profilé Exemple

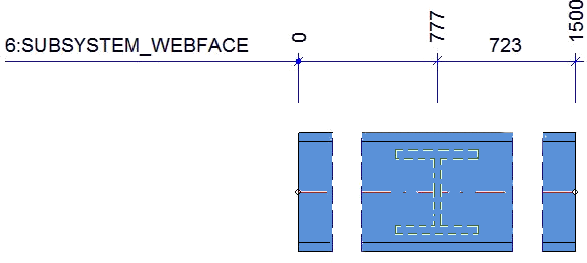

6	Sous-système, surface d’âme du profilé	PROFSYSTEM_WEBFACE Exemple

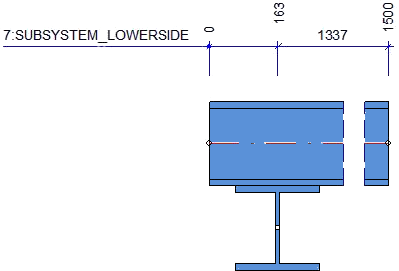

7	Sous-système, côté inférieur du profilé	PROFSYSTEM_LOWERSIDE Exemple
8*	Éléments attachés, via contour extérieur	ATTACHING_PARTS via contour extérieur, non pas via perçages

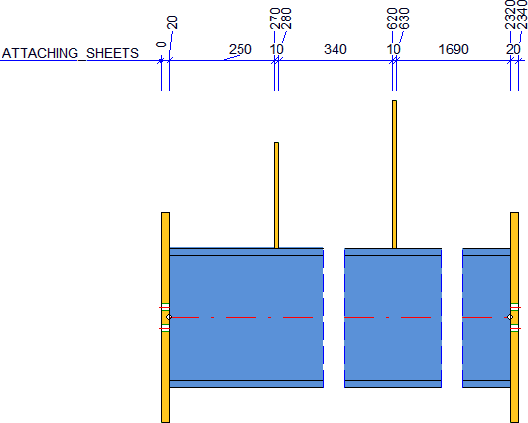

10*	Éléments attachés en tôle avec perçages	ATTACHING_SHEETS Éléments attachés en tôle via perçage ou contour extérieur Exemple
26	Perçages dans les plaques frontales	BORES_IN_FRONT_PLATE

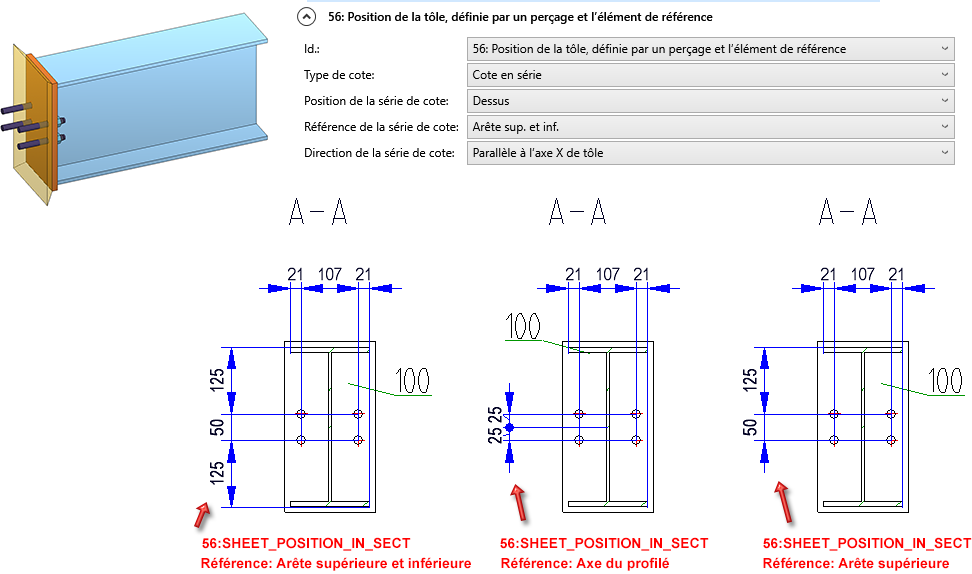

56	Position de la tôle, définie par un perçage et l'élément de référence	SHEET_POSITION_IN_SECT Exemple - Vue en coupe d'une tôle Dessus et Dessous se réfère au système de coordonnées d'une tôle et non du profilé.

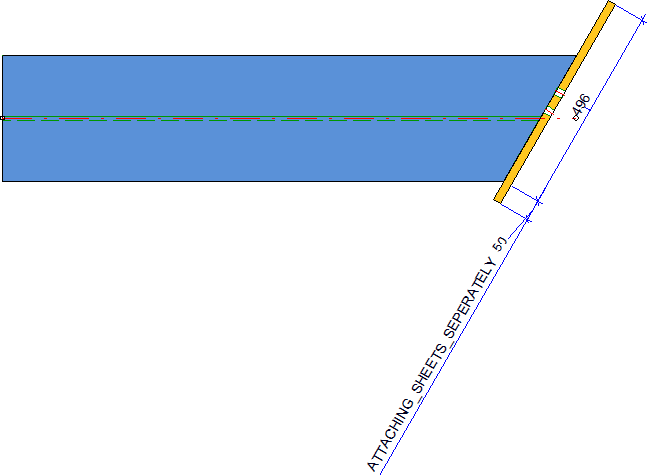

57	Éléments attachés en tôle, une série de cote pour chaque tôle	ATTACHING_SHEETS_SEPERATELY Via perçages, si ceux-ci sont cotés perpendiculairement au plan de l'écran et perçages des éléments secondaires, ou via contour extérieur ; c'est la seule règle se référant au profilé pour laquelle la direction VERTIKALSHEETAXIS est autorisée en relation avec la position INSIDE pour, par exemple, coter les plaques frontales sur les coupes dans le sens de la tôle ! Exemple

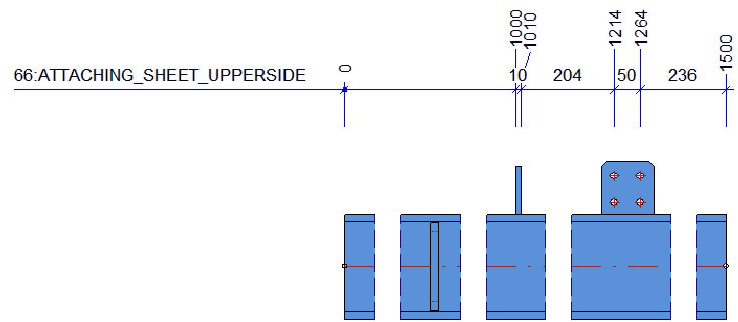

66*	Éléments attachés en tôle sur côté supérieur du profilé, via perçages ou contour extérieur	ATTACHING_SHEET_UPPERSIDE Exemple

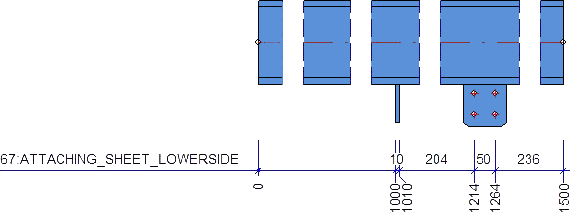

67*	Éléments attachés en tôle sur côté inférieur du profilé, via perçages ou contour extérieur	ATTACHING_SHEET_LOWERSIDE Exemple

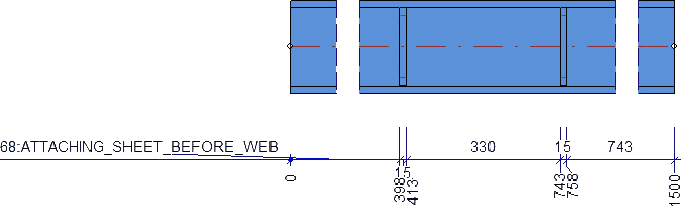

68*	Surface de l'âme des éléments attachés en tôle, devant l'âme, via perçages ou contour extérieur	ATTACHING_SHEET_BEFORE_WEB Exemple

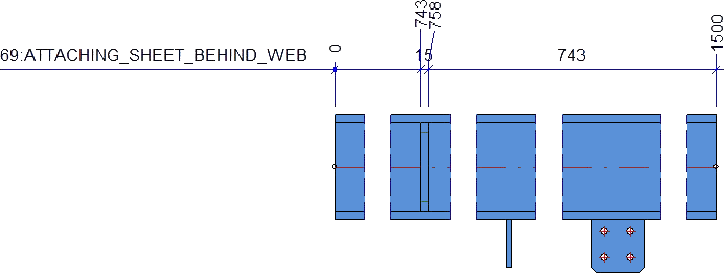

69*	Surface de l'âme des éléments attachés en tôle, derrière l'âme, via perçages ou contour extérieur	ATTACHING_SHEET_BEHIND_WEB Exemple

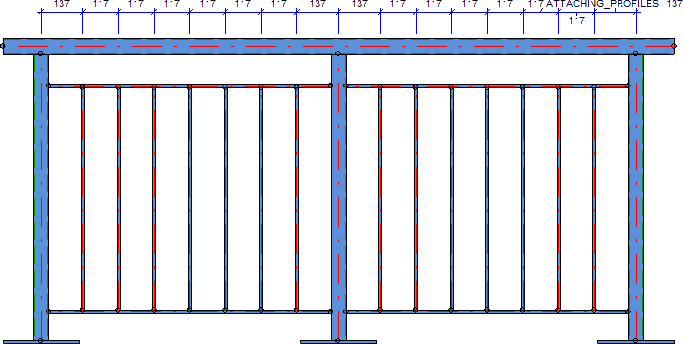

70*	Éléments attachés de profilé avec axe perpendiculaire à l'axe de l'élément principal, coter via axe du profilé	ATTACHING_PROFILES_VERT Exemple

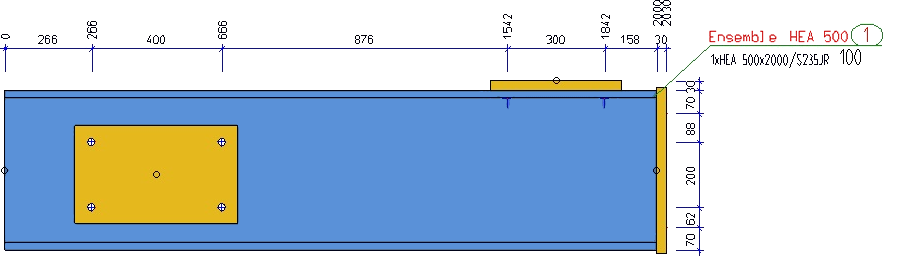

83	Éléments attachés en tôle avec perçages, incl. perçages dans la vue latérale	ATTACHING_SHEETS_VERT Exemple

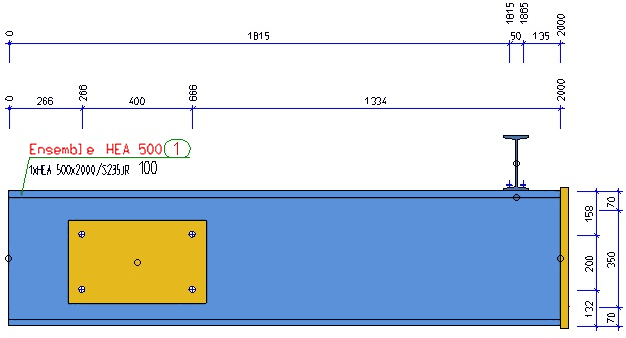

84	Perçages dans les éléments secondaires (perçages de tous les éléments secondaires), incl. perçages dans la vue latérale	SUBPARTBORES_VERT Exemple
89	Tous les éléments via perçage (Perçages dans élément principal + tôles d'élément secondaire + profilés d'élément secondaire, via perçage et arête extérieure (uniquement parallèle à l'axe de la poutre))	ALL_PARTS_BORES
111	Angle entre élément principal de profilé et profilés d'élément secondaire qui y sont joints	STWDimRuleIdent_ANGLE_CONNECTED_PROFILES Exemple

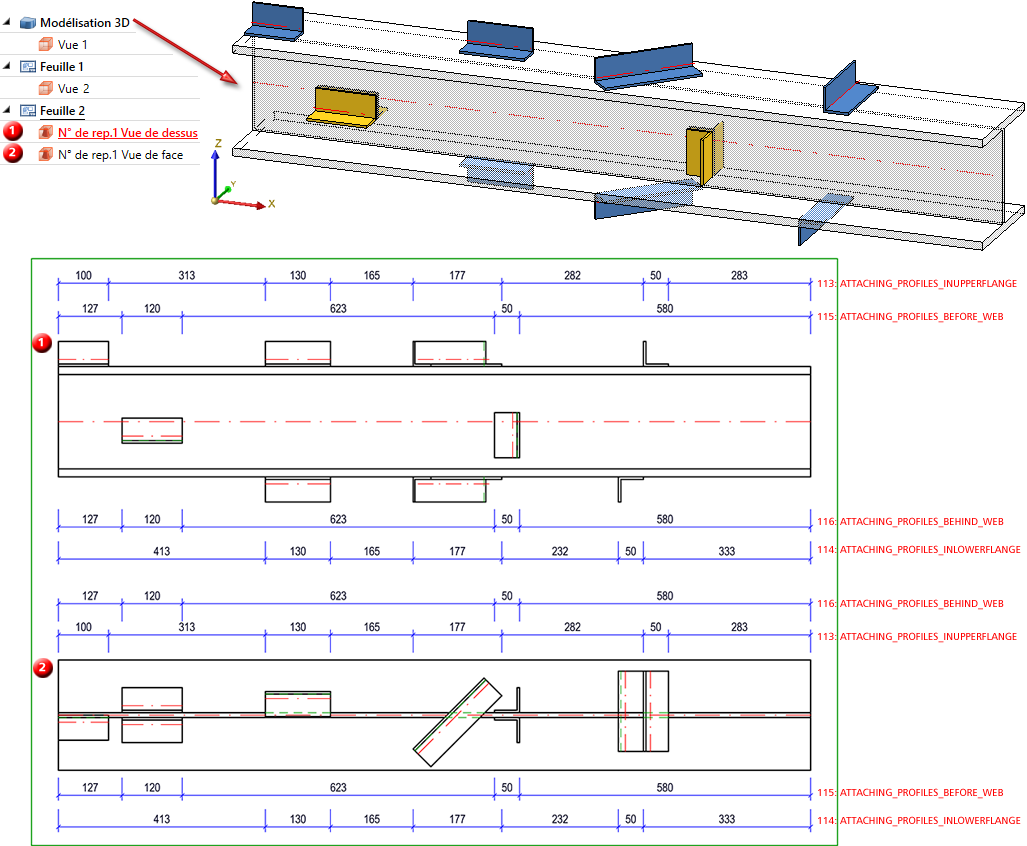

113*	Éléments secondaires de profilé à l'aile supérieure, non perpendiculaire à l'axe de l'élément principal	ATTACHING_PROFILES_INUPPERFLANGE Exemple - 113 -116 parallèle à l'axe du profilé
114*	Éléments secondaires de profilé à l'aile inférieure, non perpendiculaire à l'axe de l'élément principal	ATTACHING_PROFILES_INLOWERFLANGE
115*	Éléments secondaires de profilé devant l'âme, non perpendiculaire à l'axe de l'élément principal	ATTACHING_PROFILES_BEFORE_WEB
116*	Éléments secondaires de profilé derrière l'âme, non perpendiculaire à l'axe de l'élément principal	ATTACHING_PROFILES_BEHIND_WEB
117*	Éléments secondaires de profilé, non perpendiculaire à l'axe de l'élément principal	ATTACHING_PROFILES

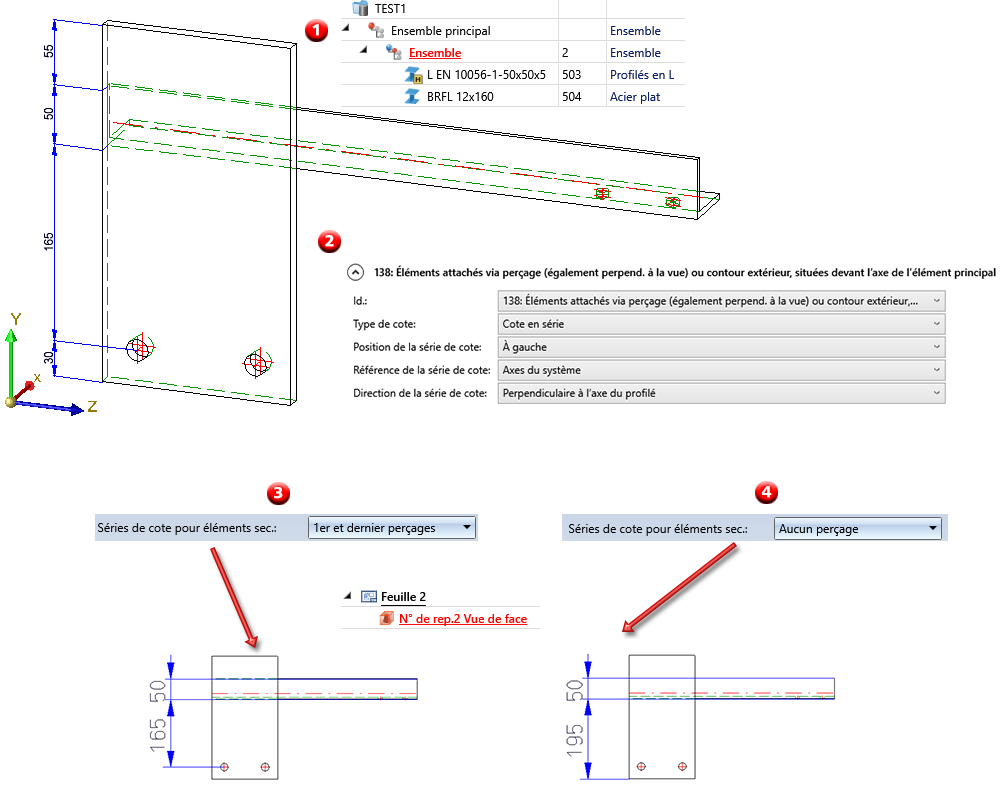

138	Éléments attachés via perçage (également perpendiculaire à la vue) ou contour extérieur, situées devant l'axe de l'élément principal	ATTACHING_PARTS_VERT_BEFORE_AXIS Exemple L'illustration suivante montre un élément principal de profilé et une tôle avec 2 perçages comme élément attaché (1). Dans la configuration, la règle de cotation 138 sera utilisée comme indiqué (2). (3) et (4) montrent la vue de face dans le dessin d'exécution. Dans (3), les éléments attachés seront cotés via les perçages, dans (4), via le contour extérieur.
139	Éléments attachés via perçage (également perpendiculaire à la vue) ou contour extérieur, situées derrière l'axe de l'élément principal	ATTACHING_PARTS_VERT_BEHIND_AXIS
140	Éléments attachés via perçage (également perpendiculaire à la vue) ou contour extérieur, situées au-dessus de l'axe de l'élément principal	ATTACHING_PARTS_VERT_ABOVE_AXIS
141	Éléments attachés via perçage (également perpendiculaire à la vue) ou contour extérieur, situées au-dessous de l'axe de l'élément principal	ATTACHING_PARTS_VERT_BELOW_AXIS

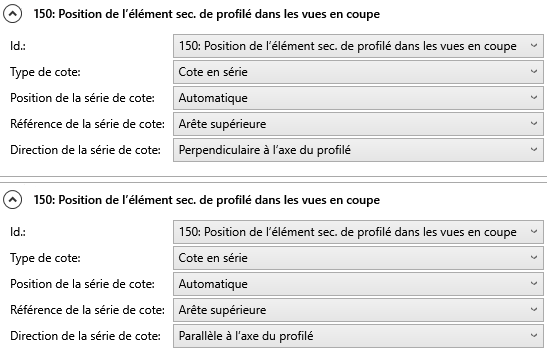

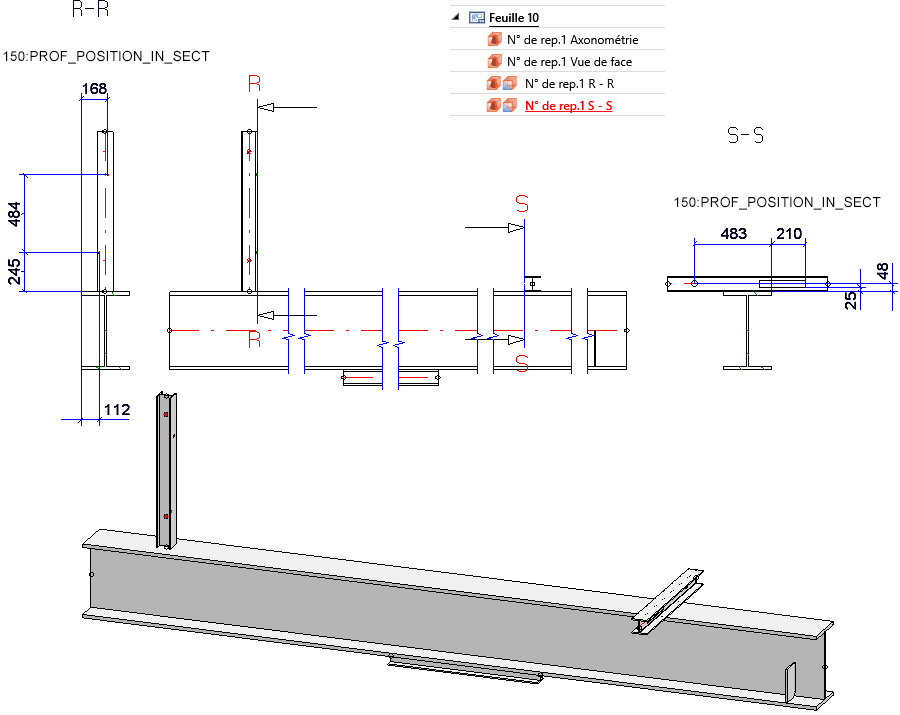

150	Position de l'éléments secondaire de profilé dans les vues en coupe Paramétrages recommandés :	PROF_POSITION_IN_SECT Exemple : Règle 150

* Cf. les Indications relatives aux règles de cotation

Usinage des profilés

Valeur	Explication	Intutilé / Rule Identifier
11	Perçages dans les éléments secondaires	SUBPARTBORES

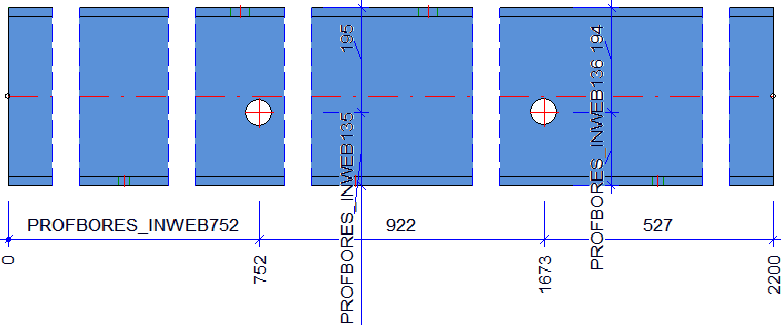

12	Usinages de profilé dans l'âme	PROFBORES_INWEB Exemple

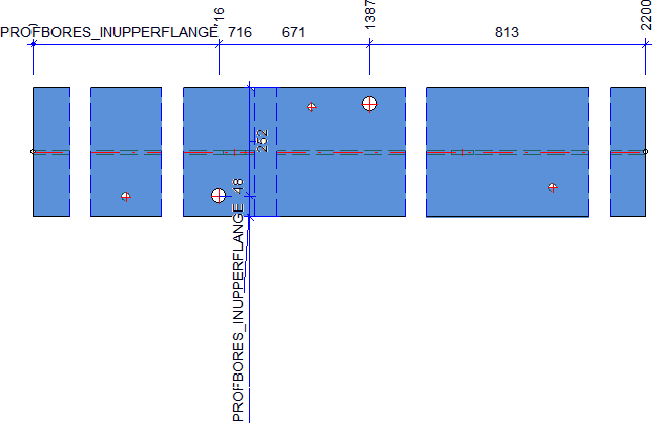

13	Usinages de profilé dans l'aile supérieure	PROFBORES_INUPPERFLANGE Exemple

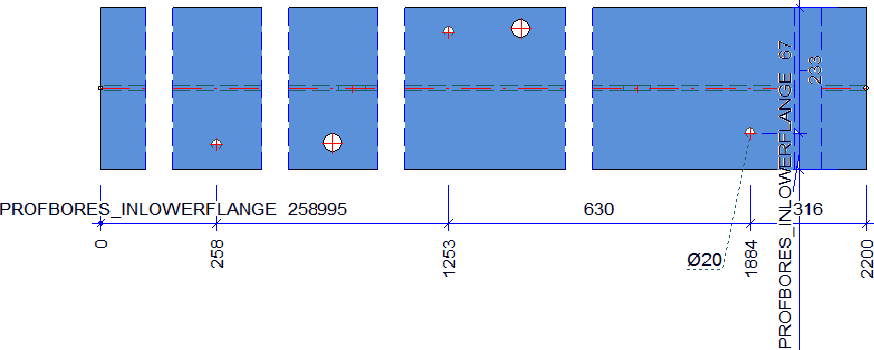

14	Usinages de profilé dans l'aile inférieure	PROFBORES_INLOWERFLANGE Exemple
15	Usinages de profilé dans les ailes supérieure et inférieure	PROFBORES_INFLANGES
16	Perçages des profilés, décalage de système parallèle à l’axe du profilé	PROFBORES_SYSTEMOFFSET_PARALLEL

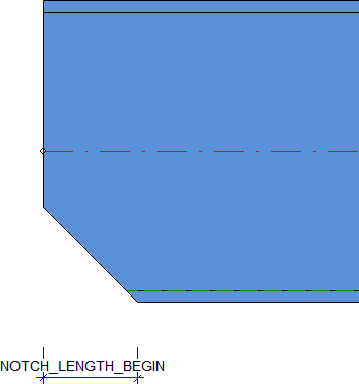

21	Longueur d'évidement au début	NOTCH_LENGTH_BEGIN Exemple

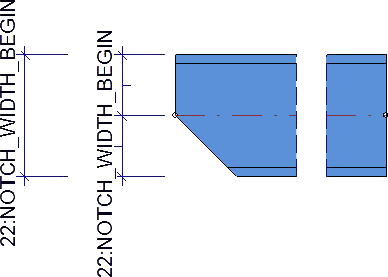

22	Largeur d'évidement au début	NOTCH_WIDTH_BEGIN Exemple
23	Longueur d'évidement à la fin	NOTCH_LENGTH_END Exemple

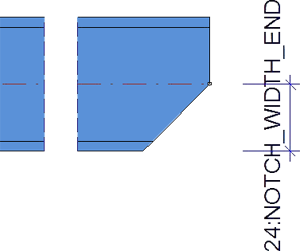

24	Largeur d'évidement à la fin	NOTCH_WIDTH_END Exemple

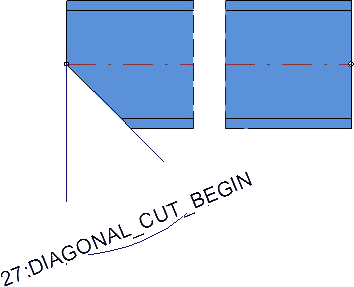

27	Troncage de profilé oblique au début	DIAGONAL_CUT_BEGIN Exemple
28	Troncage de profilé oblique à la fin	DIAGONAL_CUT_END Exemple

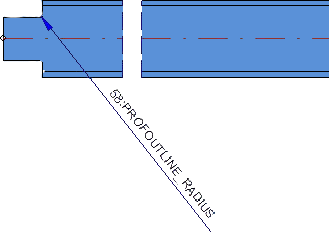

58	Rayon des arrondis (congés) aux évidements de profilé	PROFOUTLINE_RADIUS Exemple

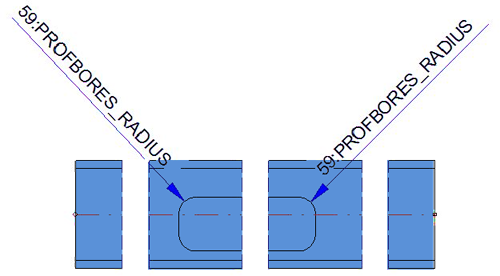

59	Rayon des arrondis aux découpages de profilé	PROFBORES_RADIUS Exemple
64	Longueur du troncage au début du profilé	SECTION_LENGTH_BEGIN
65	Longueur du troncage à la fin du profilé	SECTION_LENGTH_END

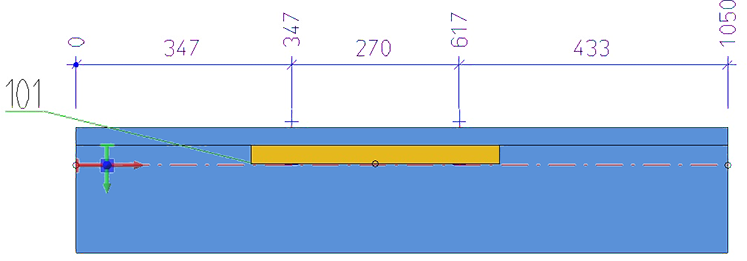

85	Usinages de profilé dans l'âme, incl. usinages dans la vue latérale	PROFBORES_INWEB_VERT Exemple

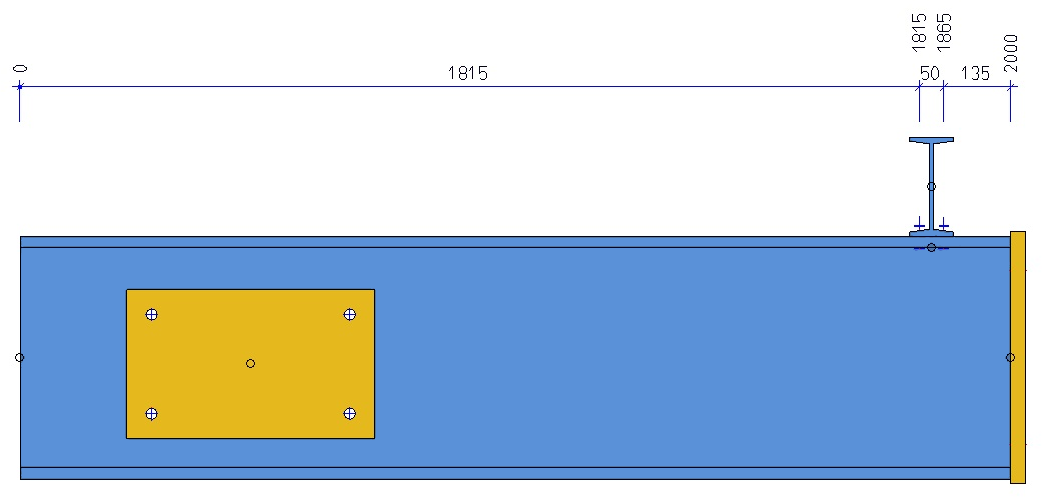

86	Usinages de profilé dans l'aile supérieure, incl. usinages dans la vue latérale	PROFBORES_INUPPERFLANGE_VERT Exemple

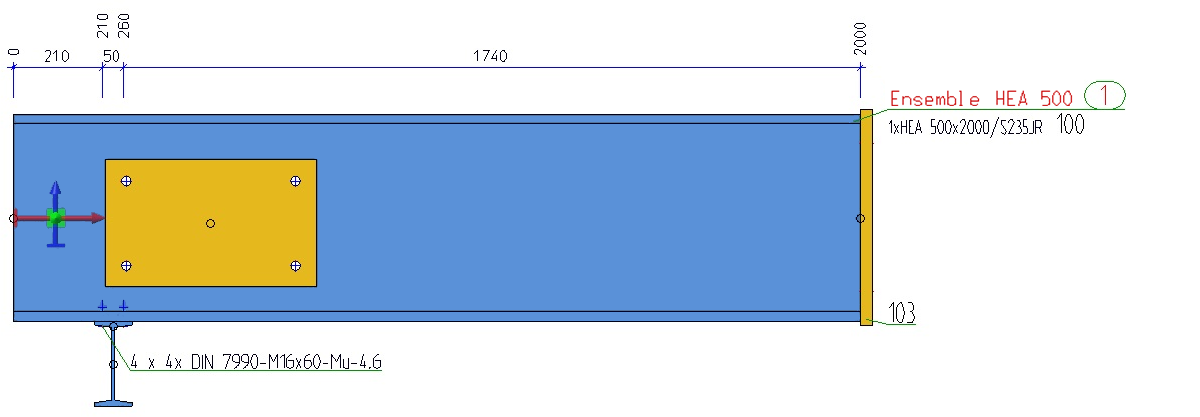

87	Usinages de profilé dans l'aile inférieure, incl. usinages dans la vue latérale	PROFBORES_INLOWERFLANGE_VERT Exemple

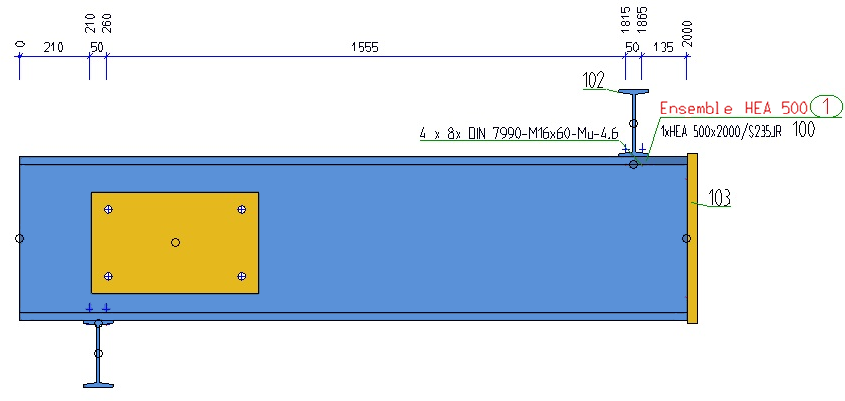

88	Usinages de profilé dans les ailes supérieure et inférieure, incl. usinages dans la vue latérale	PROFBORES_INFLANGES_VERT Exemple

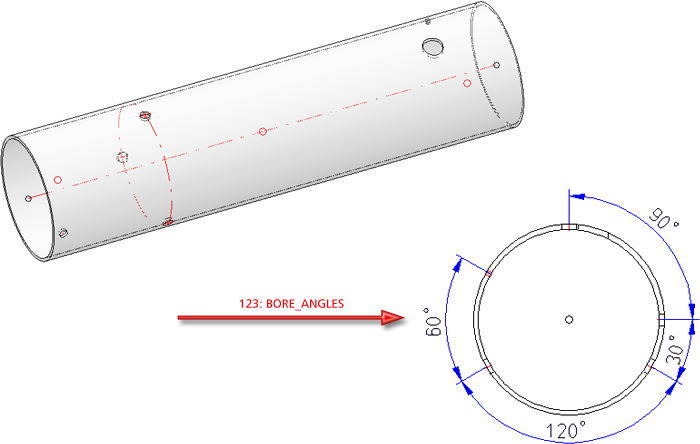

123	Angle entre les axes de perçages	BORE_ANGLES (uniquement dans la vue de gauche et de droite et uniquement parallèle au plan de l'écran !) Exemple
124	Perçages de profilé de type trou oblong	PROF_LONGHOLES_ONLY
125	Perçages de profilé de type trou oblong dans l'aile supérieure	PROF_LONGHOLES_ONLY_INUPPERFLANGE Exemple
126	Perçages de profilé de type trou oblong dans l'aile inférieure	PROF_LONGHOLES_ONLY_INLOWERFLANGE
127	Perçages de profilé de type trou oblong dans l'âme	PROF_LONGHOLES_ONLY_INWEB
128	Perçages de profilé de type perçage circulaire, série séparée par diamètre de perçage	PROF_CIRCLEBORES_ONLY
129	Perçages de profilé de type perçage circulaire dans l'aile supérieure, série séparée par diamètre de perçage	PROF_CIRCLEBORES_ONLY_INUPPERFLANGE
130	Perçages de profilé de type perçage circulaire dans l'aile inférieure, série séparée par diamètre de perçage	PROF_CIRCLEBORES_ONLY_INLOWERFLANGE

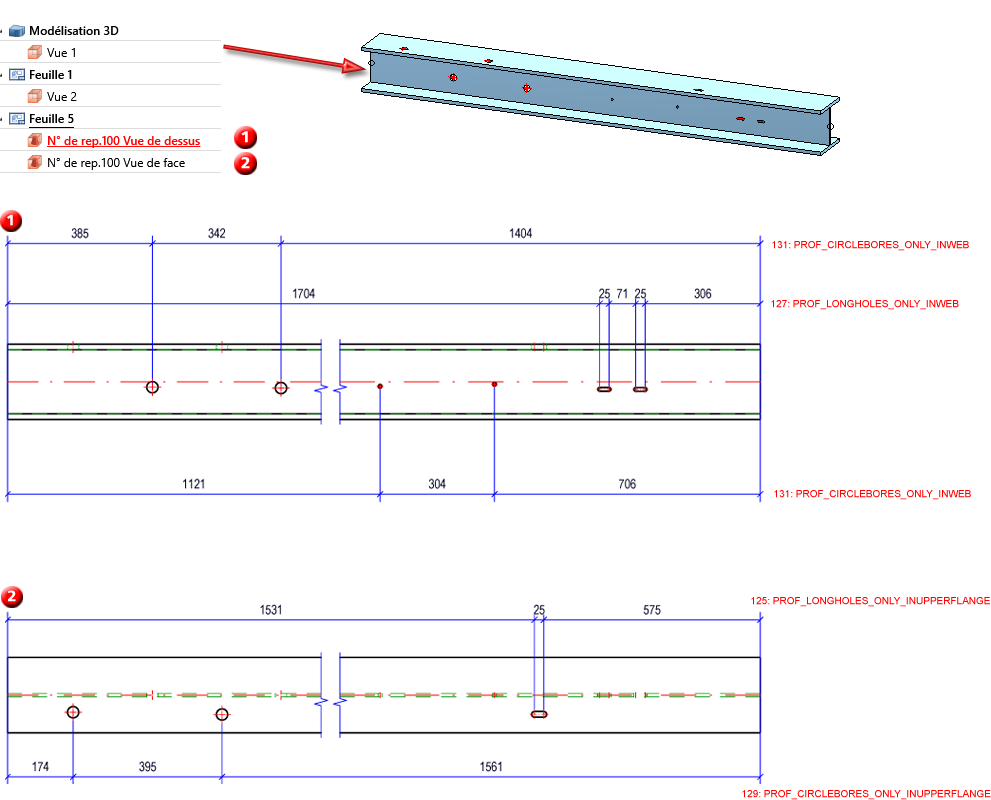

131	Perçages de profilé de type perçage circulaire dans l'âme, série séparée par diamètre de perçage	PROF_CIRCLEBORES_ONLY_INWEB

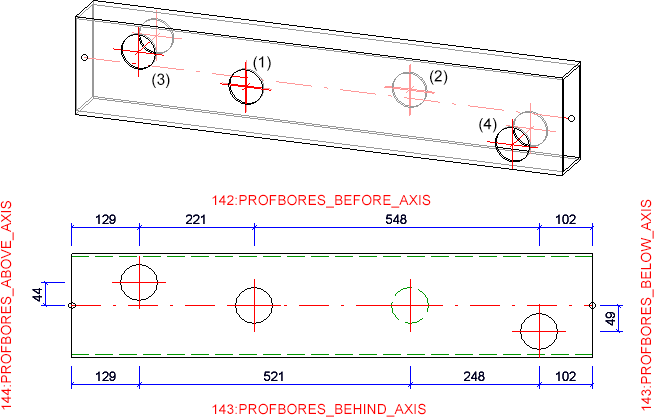

142	Perçages de profilé situés devant l'axe de l'élément principal	PROFBORES_BEFORE_AXIS Les règles 142 - 145 créent des séries de cote séparées selon la position de l'usinage par rapport à l'axe du profilé. Si les cotations perpendiculaires doivent être étendues vers la gauche ou vers la droite selon la position de l'usinage par rapport au milieu du profilé, sélectionnez alors Position : Automatique. Exemple
143	Perçages de profilé situés derrière l'axe de l'élément principal	PROFBORES_BEHIND_AXIS
144	Perçages de profilé situés au-dessus de l'axe de l'élément principal	PROFBORES_ABOVE_AXIS
145	Perçages de profilé situés au-dessous de l'axe de l'élément principal	PROFBORES_BELOW_AXIS

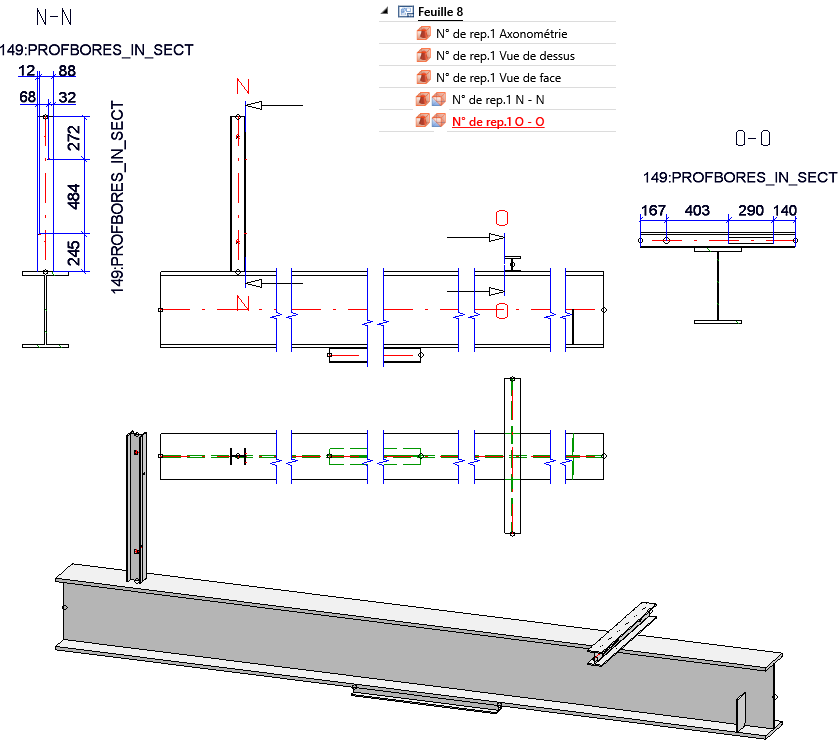

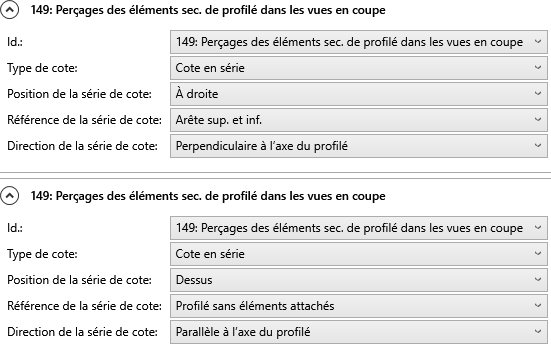

149	Perçages des éléments secondaires de profilé dans les vues en coupe Paramétrages recommandés :	PROFBORES_IN_SECT Exemple:

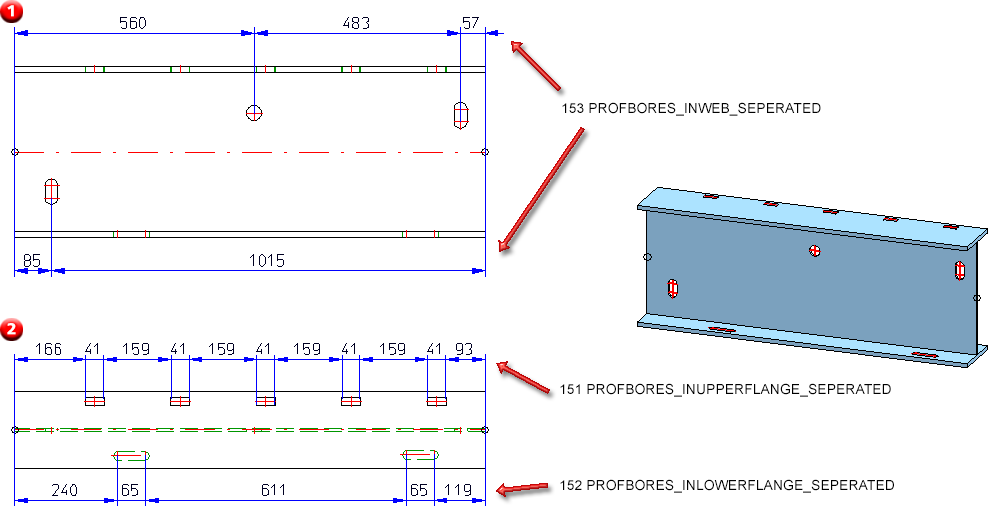

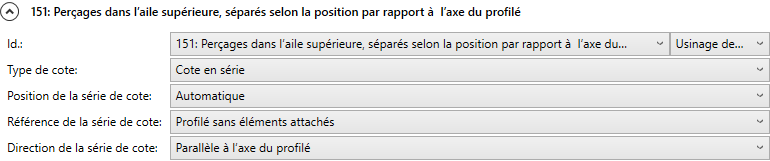

151	Perçages dans l'aile supérieure, séparés selon la position par rapport à l'axe du profilé	PROFBORES_INUPPERFLANGE_SEPERATED
152	Perçages dans l'aile inférieure, séparés selon la position par rapport à l'axe du profilé	PROFBORES_INLOWERFLANGE_SEPERATED
153	Perçages dans l'âme, séparés selon la position par rapport à l'axe du profilé Paramétrages recommandés pour les Règles 151 à 153 Les règles 151, 152 et 153 ne s'appliquent qu'aux cotations parallèles à l'axe du profilé, car il existe d'autres mécanismes de séparation pour les cotations perpendiculaires à l'axe du profilé. Seuls les perçages situés dans le plan de vue seront pris en compte. Si comme position de la série de cote choisie est Automatique, les séries de cote seront étirées , selon la position des perçages vers le haut ou vers le bas.	PROFBORES_INWEB_SEPERATED Exemple

Dimensions des tôles

Valeur	Explication	Intitulé / Rule Identifier
29	Longueur de tôle	SHEET_LENGTH Exemple

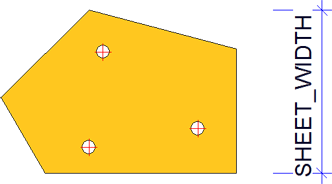

30	Largeur de tôle	SHEET_WIDTH Exemple
31	Épaisseur de tôle	SHEET_THICKNESS
47	Longueur des tôles (éléments secondaires) dans les vues en coupe	SHEET_LENGTH_IN_SECT
48	Largeur des tôles (éléments secondaires) dans les vues en coupe	SHEET_WIDTH_IN_SECT

Usinages des tôles

Valeur	Explication	Intitulé / Rule Identifier

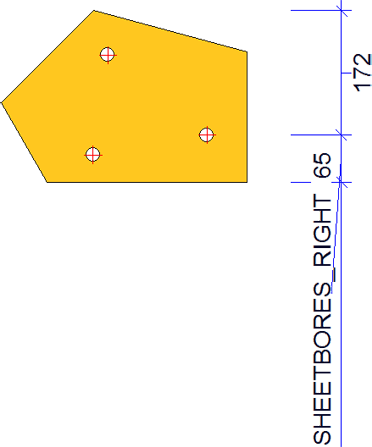

32	Perçages dans les tôles, côté droit	SHEETBORES_RIGHT Exemple

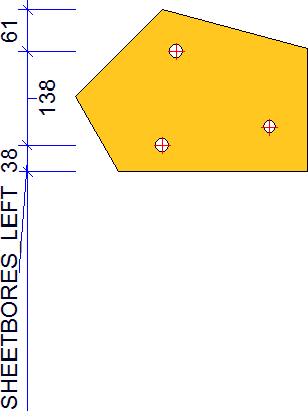

33	Perçages dans les tôles, côté gauche	SHEETBORES_LEFT Exemple

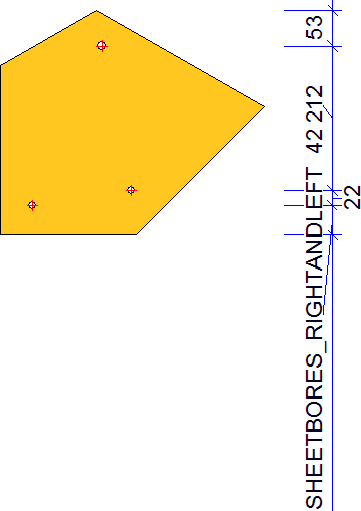

34	Perçages dans les tôles, côté droit ou gauche	SHEETBORES_RIGHTANDLEFT Exemple

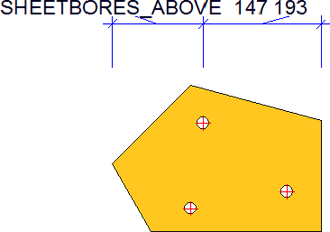

35	Perçages dans les tôles, moitié supérieure	SHEETBORES_ABOVE Exemple

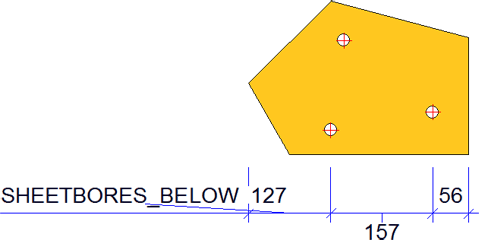

36	Perçages dans les tôles, moitié inférieure	SHEETBORES_BELOW Exemple
37	Perçages dans les tôles, moitié supérieure ou inférieure	SHEETBORES_ABOVEANDBELOW Exemple
38	Contour extérieur de tôle, côté droit	SHEETOUTLINE_RIGHT
39	Contour extérieur de tôle, côté gauche	SHEETOUTLINE_LEFT

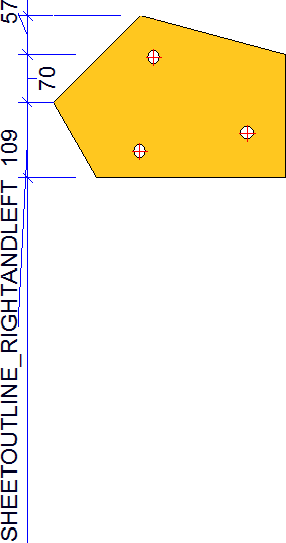

40	Contour extérieur de tôle, côté droit ou gauche	SHEETOUTLINE_RIGHTANDLEFT Exemple
41	Contour extérieur de tôle, moitié supérieure	SHEETOUTLINE_ABOVE
42	Contour extérieur de tôle, moitié inférieure	SHEETOUTLINE_BELOW

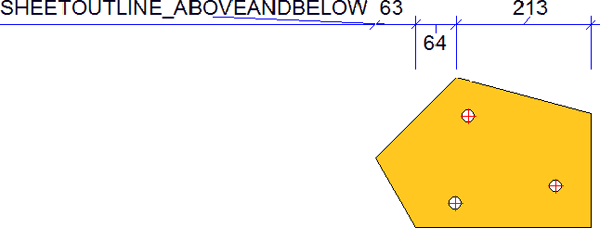

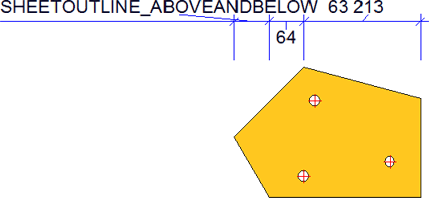

43	Contour extérieur de tôle, moitié supérieure ou inférieure	SHEETOUTLINE_ABOVEANDBELOW Exemple
49	Contour extérieur à droite et à gauche des tôles (éléments secondaires) dans les vues en coupe	SHEETOUTLINE_RIGHTANDLEFT_IN_SECT
50	Contour extérieur en haut et en bas des tôles (éléments secondaires) dans les vues en coupe	SHEETOUTLINE_ABOVEANDBELOW_IN_SECT
51	Perçages dans les tôles (éléments secondaires), côté droit ou gauche, dans les vues en coupe	SHEETBORES_RIGHTANDLEFT_IN_SECT
52	Perçages dans les tôles (éléments secondaires), moitié supérieure et inférieure, dans les vues en coupe	SHEETBORES_ABOVEANDBELOW_IN_SECT
60	Rayon des arrondis aux contours extérieurs des tôles	SHEETOUTLINE_RADIUS
61	Rayon des arrondis aux découpages des tôles	SHEETBORES_RADIUS
62	Rayon des arrondis aux contours extérieurs des tôles dans les vues en coupe	SHEETOUTLINE_RADIUS_IN_SECT
63	Rayon des arrondis aux découpages des tôles dans les vues en coupe	SHEETBORES_RADIUS_IN_SECT

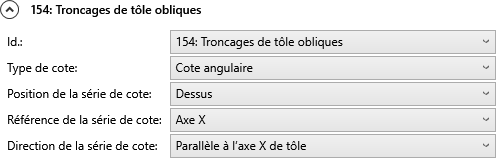

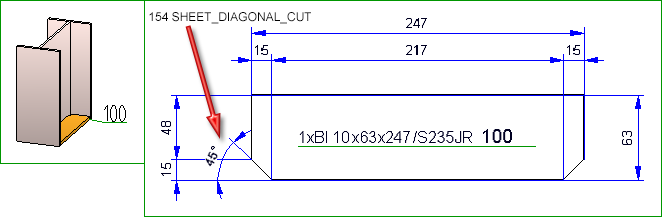

154	Troncages de tôle obliques Paramétrages recommandés, Règle 154	SHEET_DIAGONAL_CUT Exemple : Règle 154

Diamètres du perçage dans les profilés ou les tôles

Valeur	Explication	Intitulé / Rule Identifier
44	Diamètre des perçages simples dans l'élément principal	BORE_DIAMETER_MAINPART
45	Diamètre des perçages de pièce standardisée dans l'élément principal	NORMBORE_DIAMETER_MAINPART
46	Diamètre des boulonnages dans l'élément principal	CONNECTION_DIAMETER_MAINPART

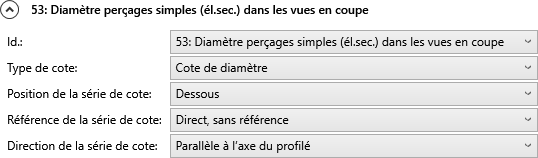

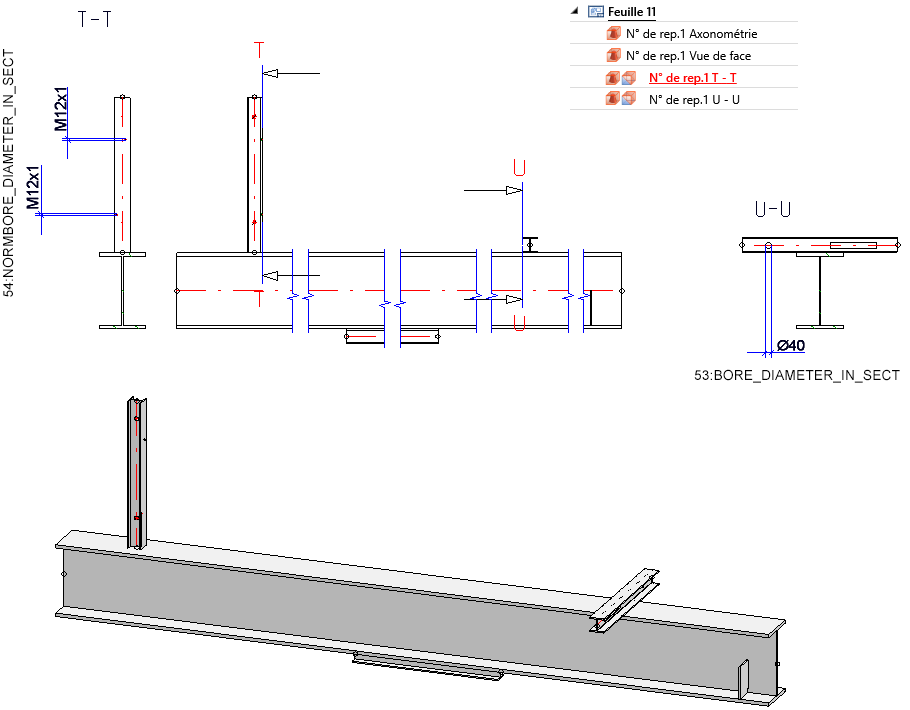

53	Diamètre des perçages simples dans les tôles (éléments secondaires) dans les vues en coupe Paramétrages recommandés	BORE_DIAMETER_IN_SECT Exemple : Règles 53 et 54

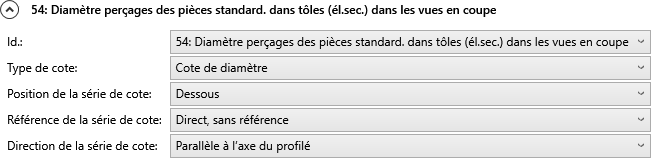

54	Diamètre des perçages de pièce standardisée dans les tôles (éléments secondaires) dans les vues en coupe Paramétrages recommandés	NORMBORE_DIAMETER_IN_SECT

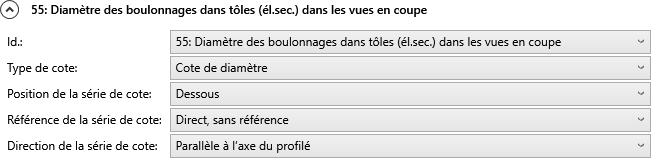

55	Diamètre des boulonnages dans les tôles (éléments secondaires) dans les vues en coupe Paramétrages recommandés	CONNECTION_DIAMETER_IN_SECT

Position des éléments secondaires d'un ensemble entre eux

Valeur	Explication	Intitulé / Rule Identifier
76	Longueur des éléments secondaires de profilé	PROFILELENGTH_ATTACHING_PROFILES Longueur de tous les éléments secondaires (également obliques)
77	Éléments secondaires de profilé joints	CONNECTED_PROFILES Début et fin de toutes les jonctions directes des éléments secondaires sur l'élément principal
80	Éléments secondaires de profilé joints aux profilés déterminants	CONNECTED_PROFILES_RELEVANTPROFILES Début et fin de toutes les jonctions directes des éléments secondaires sur l'élément déterminant
94*	Tous les éléments attachés (via contour extérieur, non pas via perçages) des éléments secondaires de profilé déterminants	ATTACHING_PARTS_RELVPROFS
96*	Éléments attachés en tôle avec perçages (éléments attachés en tôle via perçage ou contour extérieur) sur les éléments secondaires de profilé déterminants	ATTACHING_SHEETS_RELVPROFS
105	Éléments attachés en tôle, sur les éléments secondaires de profilé déterminants, une série de cote pour chaque tôle	ATTACHING_SHEETS_SEPERATELY_RELVPROFS
106	Éléments attachés en tôle, face supérieure de profilé sur les éléments secondaires de profilé déterminants, via perçages ou contour externe	ATTACHING_SHEET_UPPERSIDE_RELVPROFS
107	Éléments attachés en tôle, face inférieure de profilé sur les éléments secondaires de profilé déterminants, via perçages ou contour externe	ATTACHING_SHEET_LOWERSIDE_RELVPROFS
108	Surface de l’âme des éléments attachés de tôle, sur les éléments secondaires de profilé déterminants, devant l’âme, via perçages ou contour externe	ATTACHING_SHEET_BEFORE_WEB_RELVPROFS
109	Surface de l’âme des éléments attachés de tôle, sur les éléments secondaires de profilé déterminants, derrière l’âme, via perçages ou contour externe	ATTACHING_SHEET_BEHIND_WEB_RELVPROFS
110*	Éléments secondaires de profilé sur les éléments secondaires de profilé déterminants	ATTACHING_PROFILES_VERT_RELVPROFS
112	Angle entre profilés déterminants et les profilés d'élément secondaire qui y sont joints	STWDimRuleIdent_ANGLE_CONNECTED_PROFILES_RELPROFS

* Cf. les Indications relatives aux règles de cotation

Usinage des éléments secondaires d'un ensemble

Valeur	Explication	Intitulé / Rule Identifier
98	Perçages de profilé à l'âme des éléments secondaires de profilé déterminants	PROFBORES_INWEB_RELVPROFS
99	Perçages dans l’aile supérieure des éléments secondaires de profilé déterminants	PROFBORES_INUPPERFLANGE_RELVPROFS
100	Perçages dans l’aile inférieure des éléments secondaires de profilé déterminants	PROFBORES_INLOWERFLANG_RELVPROFS
101	Perçages dans les ailes supérieur et inférieur des éléments secondaires de profilé déterminants	PROFBORES_INFLANGES_RELVPROFS

Tôles pliées

Valeur	Explication	Intitulé / Rule Identifier
132	Longueur de tôle pliée	SHEETMETAL_LENGTH
133	Largeur de tôle pliée	SHEETMETAL_WIDTH
134	Hauteur de tôle pliée	SHEETMETAL_HEIGHT

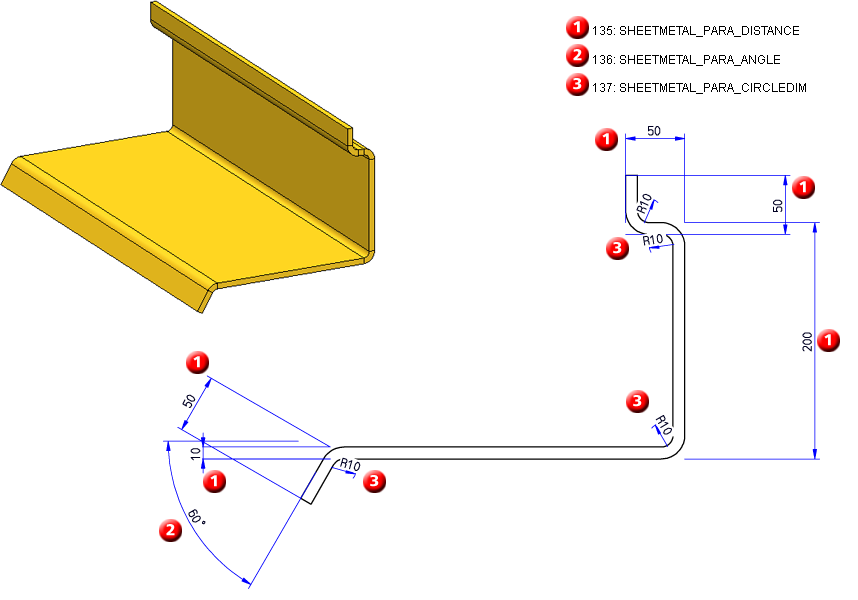

135	Cotes de segment paramétriques des tôles pliées	SHEETMETAL_PARA_DISTANCE Exemple : Règles 135-137
136	Cotes angulaires paramétriques des tôles pliées	SHEETMETAL_PARA_ANGLE
137	Cotes circulaires paramétriques des tôles pliées	SHEETMETAL_PARA_CIRCLEDIM

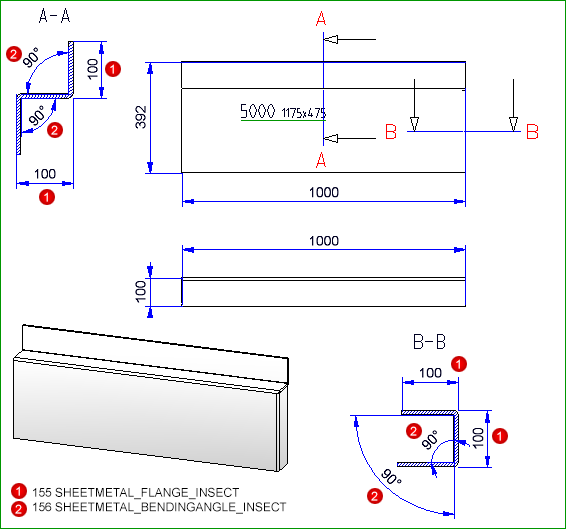

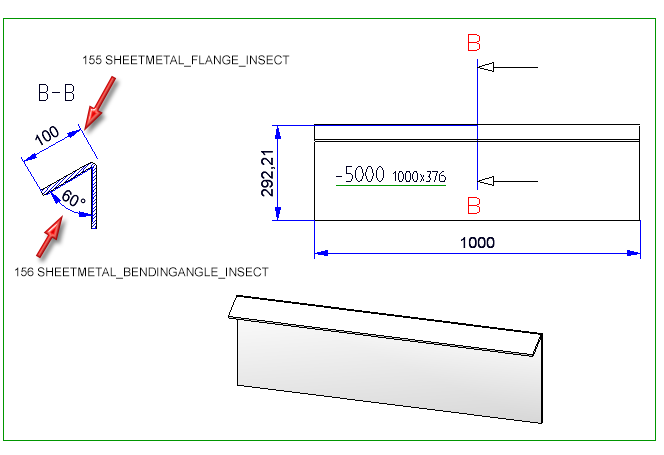

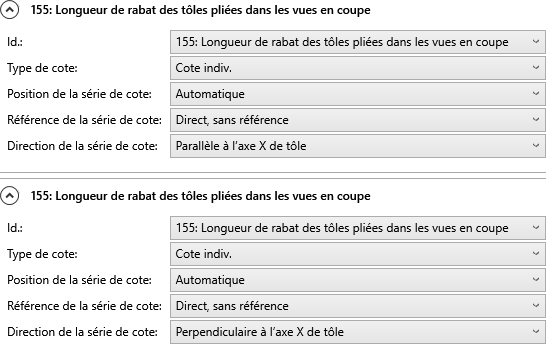

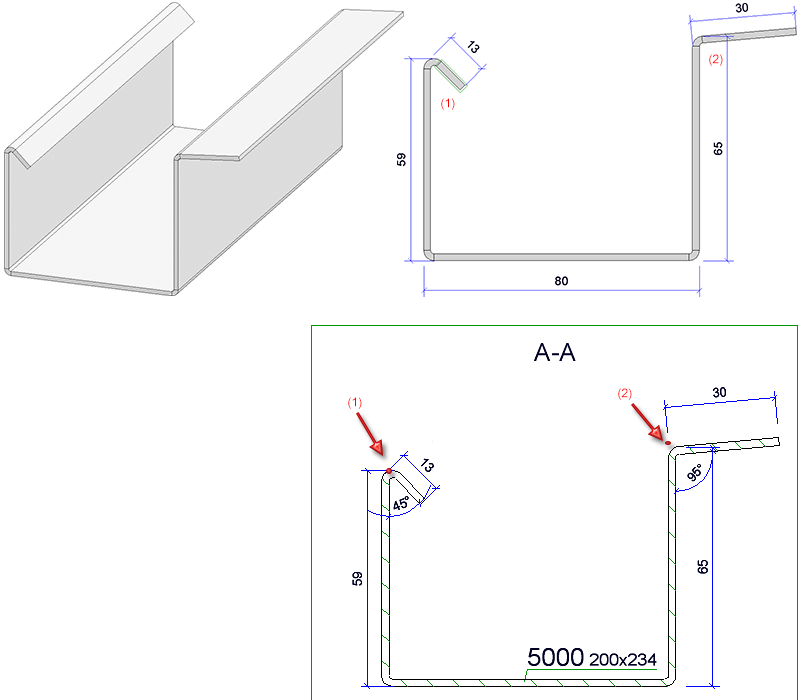

155	Longueur de rabat des tôles pliées dans les vues en coupe Paramétrages recommandés pour la Règle 155	SHEETMETAL_FLANGE_INSECT Exemple : Règles 155 et 156 Nota bene : Pour coter la longueur du rabat d'une tôle pliée dans la vue en coupe, le point d'attache suivant est coté : à un angle entre les rabats > 90° de l'intersection théorique des arêtes du rabat et à un angle entre les rabats > ou égal à 90° du point de tangence à l'arête de la zone de pliage. L'illustration suivante montre un exemple. Le rabat (1) a un angle de 45° par rapport au prochain rabat, le rabat (2) a un angle de 95° par rapport au prochain rabat. Dans la vue en coupe, c'est pour le rabat (1) le point tangentiel et pour le rabat (2) le point d'intersection théorique qui sera coté comme point d'attache.

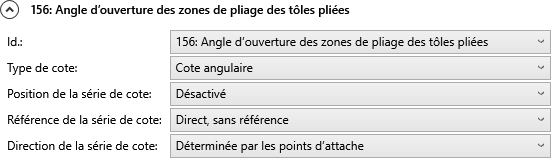

156	Angle d'ouverture des zones de pliage des tôles pliées Paramétrages recommandés la Règle 156	SHEETMETAL_BENDINGANGLE_INSECT Exemple : Règles 155 et 156

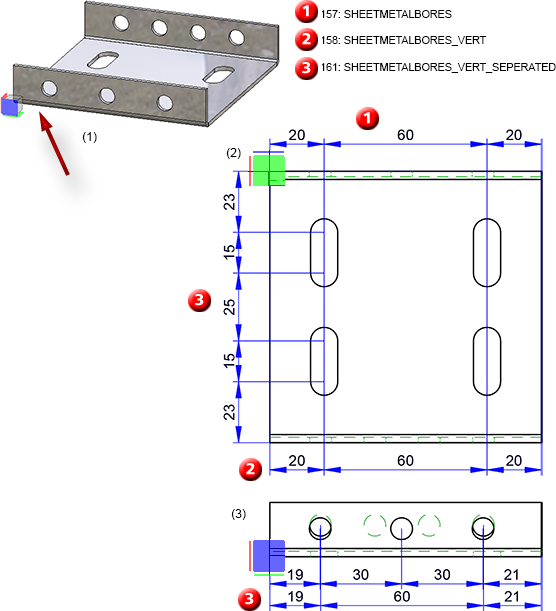

157	Usinages dans les tôles pliées	SHEETMETALBORES
158	Usinages dans les tôles pliées, incl. perçages perpendiculaires à la vue	SHEETMETALBORES_VERT
159	Contours extérieurs des tôles pliées	SHEETMETALOUTLINE

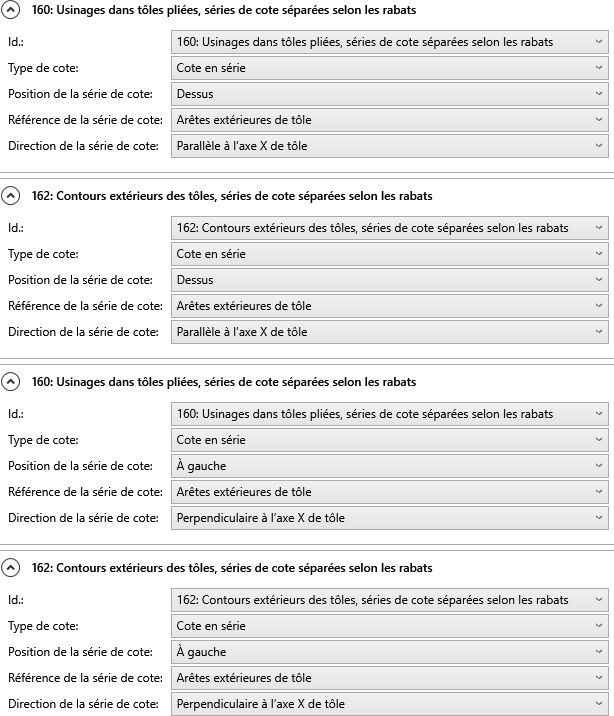

160	Usinages dans les tôles pliées, séries de cote séparées selon les rabats	SHEETMETALBORES_SEPERATED
161	Usinage dans les tôles pliées, incl. perçages perpendiculaires à la vue, séries de cote séparées selon les rabats	SHEETMETALBORES_VERT_SEPERATED
162	Contours extérieurs des tôles pliées, séries de cote séparées selon les rabats	SHEETMETALOUTLINE_SEPERATED
	Concernant les règles 157 à 162 : La tôle pliée sera considérée avec ses rabats et ses zones de pliage comme un élément principal. Veuillez vous assurer d'utiliser un système de coordonnées logique pour les éléments lorsque vous utilisez les fonctions sous Orientation des dessins dérivés dans le menu contextuel pour les éléments 3D. Paramétrages recommandés les Règles 157 - 162	L'illustration suivante montre une tôle pliée avec différents perçages. Pour l'orientation des dessins dérivés , la vue de dessus a été définie comme indiqué sur la surface du rabat (1). (2) montre la vue de face du dessin dérivé, (3) la vue de dessus. Comme modèle, c'est la configuration DEFAULT(KANTBLECHE) qui a été utilisée - complétée des règles 157, 158 et 161. Exemple : Règles 157 à 162

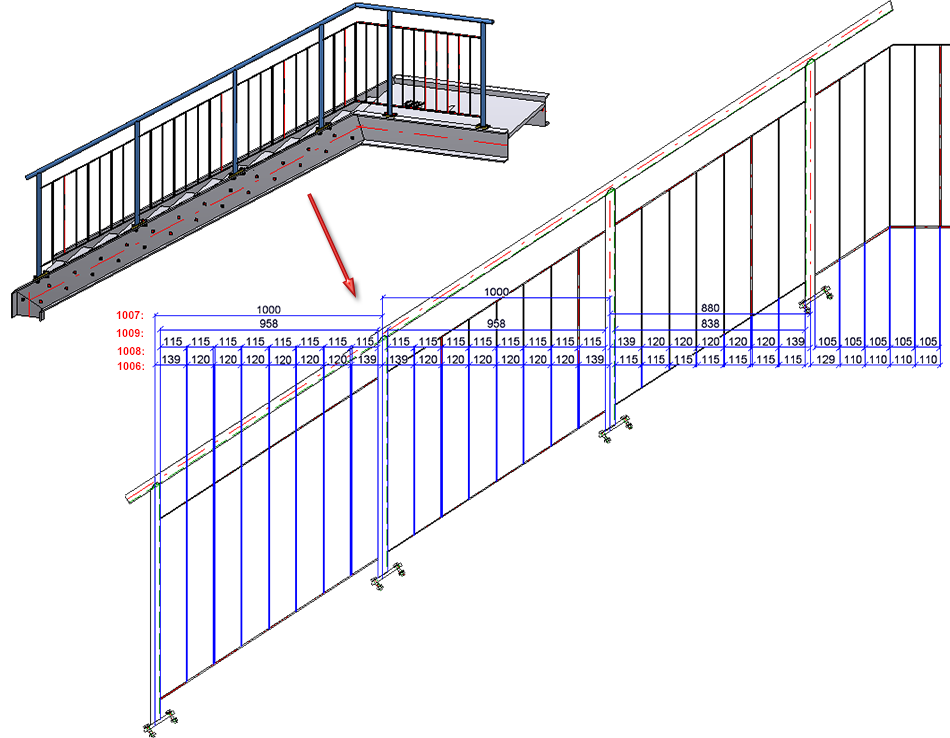

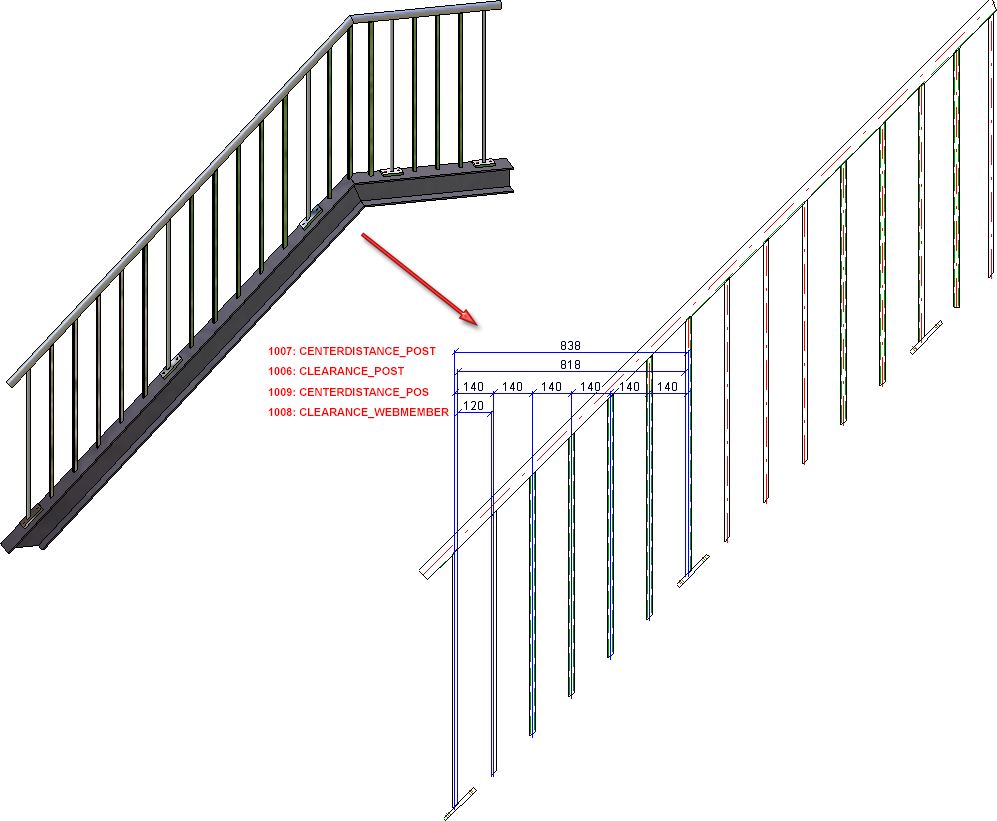

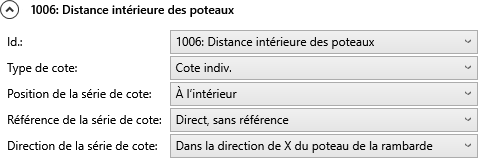

Rambarde d'escalier

Valeur	Explication	Intitulé / Rule Identifier
1001	Longueur totale de l'ensemble Segment de la rambarde	TOTAL_LENGTH_RAILINGSEGMENT uniquement pour un ensemble Segment de rambarde
1002	Hauteur totale de l'ensemble Segment de la rambarde	TOTAL_HEIGHT_RAILINGSEGMENT uniquement pour un ensemble Segment de rambarde
1003	Longueur totale de l’ensemble Segment de la rambarde sans plaques de base	TOTAL_LENGTH_RAILINGSEG_WITHOUT uniquement pour un ensemble Segment de rambarde
1004	Hauteur totale de l’ensemble Segment de la rambarde sans plaques de base	TOTAL_HEIGHT_RAILINGSEG_WITHOUT uniquement pour un ensemble Segment de rambarde
1005	Dimension totale de l’ensemble Segment de la rambarde	TOTAL_SIZE_RAILINGSEGMENT uniquement pour un ensemble Segment de rambarde
1006	Distance intérieure des poteaux Si l'écart intérieur entre les poteaux est coté comme cote individuelle, l'épaisseur du poteau ne sera alors pas prise en compte. La cotation se fait dans tous les champs du segment de la rambarde. Si les cotes de cette règle sont identiques dans tous les champs, seule la cote du premier champ sera alors représentée. Paramétrages recommandés pour la Règle 1006 Pour le type de cote Série de cote, l'épaisseur du poteau sera prise en compte. Si les séries de cote de tous les champs sont identiques, seule la série cote du premier champ sera alors représentée.	CLEARANCE_POST uniquement pour un ensemble Segment de rambarde Exemple 1 : Règles 1006 à 1009 L'illustration montre un escalier avec des distances identiques entre les poteaux et la balustre suivante ainsi qu'entre les balustres. Les épaisseurs des balustres et des poteaux sont identiques. Les cotes et les séries de cote des règles 1006 à 1009 sont identiques pour tous les champs. Exemple 2 : Règles 1006 à 1009 Le segment oblique de l'escalier illustré possède des distances individuelles de poteaux et de balustres, ainsi que des épaisseurs différentes de poteaux et de balustres.Cela signifie que les cotes et les séries de cote des règles 1006 à 1009 ne sont pas identiques.

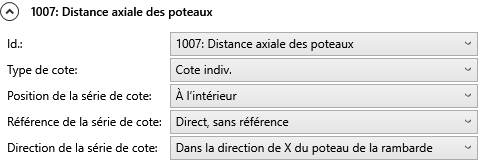

1007	Distance axiale des poteaux L'écart des axes de deux poteaux sera coté et ce dans tous le champs du segment de la rambarde. Si les cotes de cette règle sont identiques dans tous les champs, seule la cote du premier champ sera alors représentée. Paramétrages recommandés pour la Règle 1007	CENTERDISTANCE_POST uniquement pour un ensemble Segment de rambarde

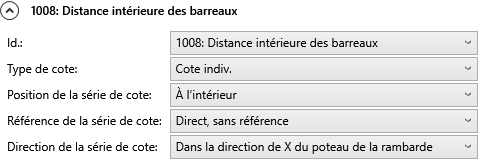

1008	Distance intérieur des balustres Si l'écart entre deux balustres est coté comme cote individuelle, l'épaisseur des balustres ne sera alors pas prises en compte. La cotation se fait dans tous les champs du segment de la rambarde. Si toutes les cotes de cette règle sont identiques, seul la première cote du premier champ sera alors représentée. Paramétrages recommandés pour la Règle 1008 Pour le type de cote Cote en série, l'épaisseur de la balustre sera également prise en compte. SSi les séries de cote de tous les champs sont identiques, seule la série cote du premier champ sera alors représentée.	CLEARANCE_WEBMEMBER uniquement pour un ensemble Segment de rambarde

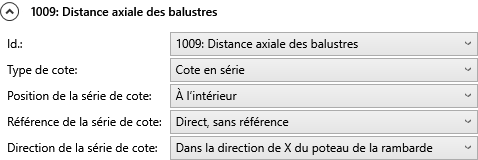

1009	Distance axiale des balustres Cette règle cote l'écart des axes entres les poteaux et les balustres comme série de cote. La cotation se fait dans tous les champs du segment de la rambarde. Si les séries de cote de tous les champs sont identiques, la série de cote ne sera créée que pour le premier champ. Paramétrages recommandés pour la Règle 1009	CENTERDISTANCE_WEBMEMBER uniquement pour un ensemble Segment de rambarde
1010	Dépassement de la main courante	HANDRAIL_PROJECTION uniquement pour un ensemble Segment de rambarde
1011	Éléments secondaires	RAILING_SUBPARTS uniquement pour un ensemble Segment de rambarde
1012	Éléments secondaires des ensembles de poteaux	POST_SUBPARTS uniquement pour un ensemble Segment de rambarde
1013	Éléments secondaires des ensembles de remplissage	FILLING_SUBPARTS uniquement pour un ensemble Segment de rambarde
1014	Angle poteau/main courante	ANGLE_POST_HANDRAIL uniquement pour un ensemble Segment de rambarde
1015	Perçages	RAILING_BORES uniquement pour un ensemble Segment de rambarde

Dessin d'exécution et de détail • Paramètres pour dessins d'exécution • Dessin d'exécution : fenêtre de dialogue
