L'ICN recourt pour afficher la structure d'élément aux couleurs et représentations suivantes :

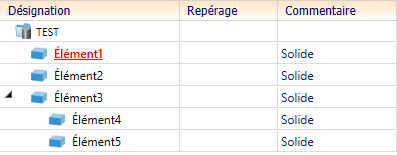

- Élément actif
L'élément actif de la scène actuel est écrit dans l'ICN souligné et en rouge. En parallèle, l'onglet Propriétés affiche les attributs de cet élément et l'onglet Graphique affiche un aperçu visuel de l'élément.

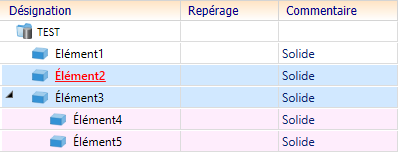

- Élément d'une sélection d'éléments
Tous les éléments d'une sélection multiple sont sur fond bleu clair, les éléments secondaires subordonnés de l'élément sur fond rose. L'élément actif peut – mais ne doit pas forcément – être une composante de la sélection d'éléments.
À savoir :
- Toutes les représentations peuvent survenir seule, ensemble ou dans n'importe quelle combinaison !
- Dorénavant, dans la structure d'élément 3D, une info-bulle s'affiche en plaçant le curseur de la souris sur le symbole de l'élément affichant la structure subordonnée lui appartenant. Cela peut être d'une grande aide, notamment pour les grandes constructions de plusieurs éléments.
