Scène > Repérer/Détailler > Dériver > Actualisé le dessin dérivé
Utilisez cette fonction pour actualiser un dessin dérivé déjà créé après avoir modifié la scène. De plus, en actualisant le dessin, vous pourrez supprimer des vides dans celui-ci qui serait par exemple survenus en supprimant une vue inutile.

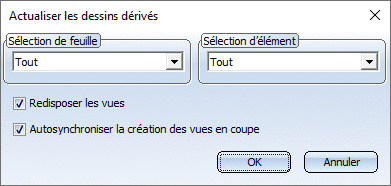

Après avoir lancé la fonction, la fenêtre de dialogue Actualiser les dessins dérivés s'ouvre.
- Sélectionnez la feuille à actualiser dans la liste de choix Sélection de feuille. Si seule la feuille active doit être actualisée, sélectionnez alors Feuille active. Si toutes les feuilles doivent être actualisées, sélectionnez alors l'entrée Tout.
- Déterminez avec Sélection d'élément quels éléments doivent être pris en compte par l'actualisation :
Tout
Uniquement les modifiés
Sélectionnez individuellement
Liste de sélection
- Si les vues de la feuille actualisée doivent être réorganisées, par exemple pour conserver la distance entre les vues, cochez alors la case Redisposer les vues.
- Au moyen de la case Autosynchroniser la création des vues en coupe, vous déterminez comment traiter les vues en coupe qui sont encore manquantes et celles qui sont superflues. Si la case est cochée, il sera procédé comme suit :
Les vues en coupe qui sont manquantes après l'ajout d'éléments détachés seront ajoutées automatiquement au dessin déjà créé.
Les vues en coupe qui sont superflues après la suppression d'éléments détachés seront supprimées automatiquement au dessin déjà créé.
Exemple :

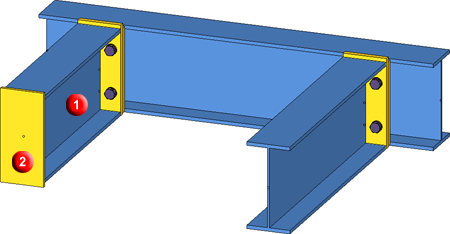

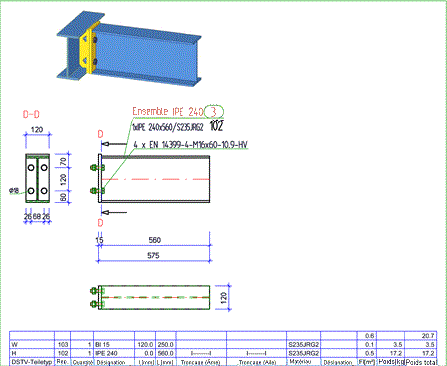

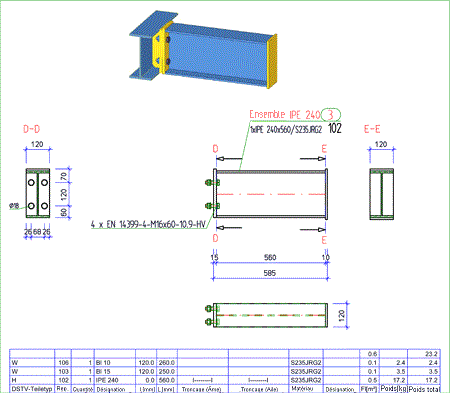

Dessin d'atelier du profilé (1)
À savoir :
- Pour créer une liste de sélection, identifiez les éléments de la construction qui vous voulez prendre en compte pour l'actualisation du dessin en maintenant appuyée la touche CTRL. Cela est possible aussi bien dans l'ICN que sur la scène même. Vous pouvez également sélectionner les éléments en traçant un rectangle sur la scène en maintenant la touche CTRL en même temps que le bouton gauche de la souris. Seulement alors lancez la fonction Actualiser le dessin dérivé.
- Si vous usinez des profilés qui ont déjà été repérés, les numéros de repère de ces éléments seront identifiés selon les paramètres de l'ICN. Vous devez repérer à nouveau les profilés modifiés avant d'actualiser le dessin d'exécution.
- Si vous avez complété votre scène par d'autres éléments/ensembles, les vues déjà présentes sont alors conservées lors de la modification d'un dessin d'exécution. Les dessins supplémentaires seront ajoutés en fonction des paramètres sélectionnés.
- Le cadre des groupes de vues sera ajusté automatiquement à la taille des groupes de vues modifiés.
- Pour supprimer des vues d'un dessin d'exécution, utilisez les fonctions des menus contextuels des vues, clic droit soit dans l'onglet Vues de l'ICN ou dans la fenêtre de dessin.
- En ouvrant une scène avec une actualisation des éléments référencés, le dessin d'exécution ne sera pas automatiquement actualisé.
- Les cotations et annotations ajoutées individuellement seront conservées lors de l'actualisation de dessin et actualisés, même les cotes 3D !
- Les vues les coupes et les détails 2D / 3D ajoutés individuellement seront conservées lors de l'actualisation de dessin et actualisés géométriquement.
- Si l'échelle des vues du dessin d'exécution est modifiée, les vues créées manuellement seront alors mises à l'échelle en actualisant le dessin d'exécution. Les liens entre les vues sont conservés, cela veut dire que les vues créées manuellement restent liées en aligné même après le changement d'échelle. Pour les vues de détail ou les vues en coupe limitées, l'échelle sera toujours modifiée dans la relation.
- Pour les annotations dans les dessins d'exécution, les fichiers FTD respecteront les paramètres actuels du Gestionnaire de Configuration sous Dérivation automatique de dessin > Dessin de fabrication > Dépendant du type d'utilisation > name > Annotation. name représente ici le nom de chacun des types d'utilisation.
- Si une cote créée automatiquement dans une vue de dessin d'exécution, c'est-à-dire une cote basée sur les règles de cotation, est supprimée, cette cote ne sera alors pas restituée à l'actualisation du dessin d'exécution !
Dans le détail, voici comment il sera procédé à partir de HiCAD 2017 SP1 :
- La cote choisie sera supprimée et non restituée même lors d'une actualisation du dessin.

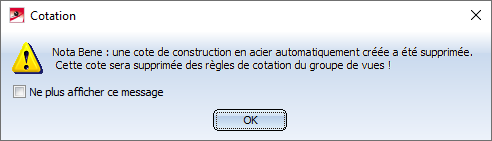

- Le lot de règles de cotation enregistré dans les données du dessin d’exécution pour les groupes de vue de la cote choisie sera adapté de sorte que, pour la règle de cotation utilisée, la cote soit enlevée dans la direction et la vue correspondantes. HiCAD le signalera en affichant le message suivant :
Si ce message ne doit plus être affiché pendant la session actuelle de HiCAD, cochez alors la case Ne plus afficher ce message.
- Toutes les cotes de la vue, qui ont été créées avec la même règle de cotation et la même direction que la cote supprimée, seront transformées en cotes interactives et seront conservées lors de l'actualisation de dessin.
Si vous ne souhaitez pas ce mode de fonctionnement, vous pouvez alors le désactiver dans le Gestionnaire de Configuration, et ce sous Paramètres système > Annotations > Cotation 3D en décochant la case Refaçonnage lors de la suppression des cotes du dessin d'exécution. Cela est conseillé lorsqu'une trop grande perte de performance survient dans le dessin d'exécution qui contient un grand nombre de vues.
Le nouveau mode de fonctionnement n'est valable que pour les dessins d'exécution nouvellement créés ou actualisés à partir de HiCAD 2017 SP1 !
Nota bene :

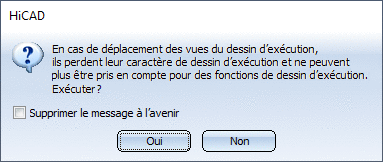

Lorsque vous déplacez une vue d'une feuille de dessin vers une autre feuille (par drag & drop), le message suivant apparaît :
Si vous exécutez cette action par oui, les vues en question ne seront plus prises en compte lors de l’actualisation du dessin d'exécution.
