Système d'attribution des attributs

Scène > Repérer/Détailler > Attr. > Système d'attribution des attributs

À l'aide de cette fonction, il est possible de modifier les modèles pour l'attribution des attributs



Modèles pour l'attribution des attributs - Gestion + BIM

Lorsque vous utilisez la gestion de documents et de dessins dans le bâtiment (Gestion+BIM), vous avez alors la possibilité de créer les attributs HELiOS BENENNUNG (Désignation) et SACHNUMMER (Numéro ID) des dessins d'élément individuel (autrement dit des dessins de détail) à partir de fichiers de modèle. Vous devez pour cela dans le Gestionnaire de Configuration sous PDM > Gestion + BIM > Dessins de fabrication donner au paramètre Créer attributs HELiOS depuis fichier FTD la valeur oui (valeur par défaut). Ces modèles pourront être modifiés individuellement avec la fonction Système d'attribution des attributs.

Par ailleurs, vous pouvez déterminer ici les modèles pour les numéros de dessins individuels des dessins de fabrication et de montage, ainsi que pour les numéros de repères individuels. Pour ce faire, il faut dans le Gestionnaire de Configuration, sous PDM > Gestion + BIM > Dessins de fabrication, indiquer dans le paramètre Générer numéro de dessin à n chiffres, ou bien sous PDM > Gestion + BIM dans le paramètre Générer numéro de repère à n chiffres, le nombre de chiffres de votre choix.

Les modèles d'attribution d'attributs sont des fichiers FTD qui se trouvent dans le répertoire sys du dossier d'installation de HiCAD. Les modèles ci-dessous sont fournis avec HiCAD :

Fichier de modèle

Paramètres pour la

 Valeur prédéfinie

BIM_PDM_DrawingnumberGeneration.ftd

configuration des Numéros de dessin des dessins de fabrication

Le numéro sera attribué à l'attribut HELiOS rawingnumber_text.

{HEL_PROJNUMMER (Projet)}-{DRAWINGNUMBER (Fiche de document)}

BIM_PDM_MountingDrawingnumerGeneration.ftd

configuration des Numéros de dessin des dessins de montage

Le numéro sera attribué à l'attribut HELiOS Drawingnumber_teXT.

{HEL_PROJNUMMER (Projet)}-{DRAWINGNUMBER (Fiche de document)}

BIM_PDM_ItemnumberGeneration.ftd

configuration des numéros de repère individuels

Le numéro sera attribué à l'attribut HELiOS Component_itemnr_text.

{{Numéro de repère (Attribut d'élément)}

BIM_PDM_WSD_Assembly_ArticleNumber.ftd

configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'élément individuel des ensembles (Ensembles avec un élément principal)

{Nombre total (Attribut d'élément)} x {Numéro ID (Attribut d'élément)}

BIM_PDM_WSD_Assembly_Designation.ftd

configuration de l'attribut de document HELiOS BENENNUNG (Désignation) pour les dessins d'élément individuel des ensembles (Ensembles avec un élément principal

%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)}

%TS(TEXTE_STB401) représente le contenu de la clé de texte STB_401 et il s'agit du texte N° de rep.

BIM_PDM_WSD_Beam_ArticleNumber.ftd

configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'élément individuel des profilés

{Nombre total (Attribut d'élément)} {Numéro ID (Attribut d'élément)} x{Longueur (Attribut d'élément)}

BIM_PDM_WSD_Beam_Designation.ftd

configuration de l'attribut de document HELiOS BENENNUNG (Désignation) pour les dessins d'élément individuel des profilés

%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)}

BIM_PDM_WSD_Multi_Designation.ftd

configuration de l'attribut de document HELiOS BENENNUNG (Désignation) pour une sélection multiple de profilés qui doivent être édités sur une feuille

%TS(TEXTE_STB401)

Si plusieurs éléments/profilés existent dans le dessin, une liste des numéros de repère sera éditée - regroupés de façon logique

BIM_PDM_WSD_Part_ArticleNumber.ftd

configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'élément individuel des éléments généraux

{Nombre total (Attribut d'élément)} x {Numéro ID (Attribut d'élément)}

BIM_PDM_WSD_Part_Designation.ftd

configuration de l'attribut de document HELiOS BENENNUNG (Désignation) pour les dessins d'élément individuel des éléments généraux

%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)}

BIM_PDM_WSD_SheetMetal_ArticleNumber.ftd

configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'élément individuel des tôles pliées

{Nombre total (Attribut d'élément)} x {Numéro ID (Attribut d'élément)} x{Longueur du développement 2D (Attribut d'élément)} x{Largeur du développement 2D (Attribut d'élément)}

BIM_PDM_WSD_SheetMetal_Designation.ftd

configuration de l'attribut de document HELiOS BENENNUNG (Désignation) pour les dessins d'élément individuel des tôles pliées

%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)}

BIM_PDM_WSD_SteelPlate_ArticleNumber.ftd

configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'élément individuel des tôles de l'acier

{Nombre total (Attribut d'élément)} x {Numéro ID (Attribut d'élément)} x{Longueur (Attribut d'élément)} x{Largeur (Attribut d'élément)}

BIM_PDM_WSD_SteelPlate_Designation.ftd

configuration de l'attribut de document HELiOS BENENNUNG (Désignation) pour les dessins d'élément individuel des tôles de l'acier

%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)}

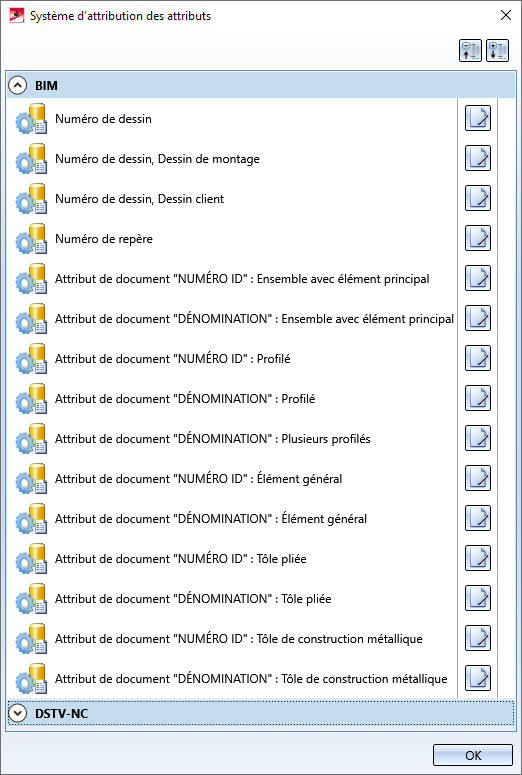

Pour éditer les modèles, cliquez dans la ligne correspondant sur le symbole . Pour modifier les modèles, la même fenêtre de dialogue que pour la fonction de modification des Paramètres de l'annotation d'élément (3D) s'ouvre. Modifiez le modèle et quittez la fenêtre par OK.

Si plusieurs éléments/profilés doivent être édités sur une feuille, il est possible alors d'utiliser pour la configuration de l'attribut de document BENENNUNG (Désignation), au lieu du numéro de repère, également un autre attribut, par exemple le texte de repère, ex.

.

Pour cela un fichier FTD supplémentaire est présent dans le répertoire sys de HiCAD : le fichier BIM_PDM_WSD_Multi_Itemnumber.ftd. Ce fichier est par défaut "vierge", c'est-à-dire qu'il ne contient aucune attribution des attributs.

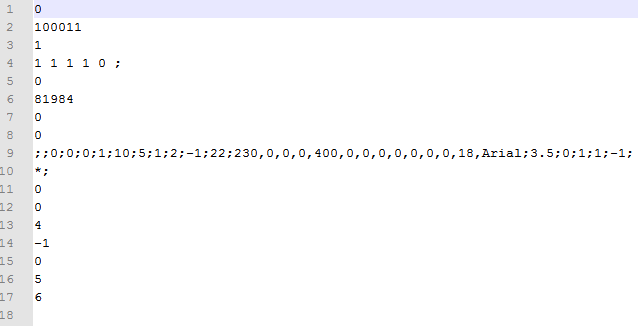

Configuration par défaut du fichier BIM_PDM_WSD_Multi_Itemnumber.ftd

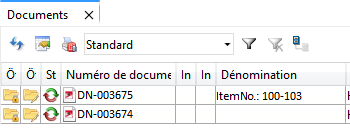

Avec cette configuration par défaut, les dessins comportant plusieurs éléments/profilés se comportent comme indiqué dans le fichier BIM_PDM_WSD_Multi_Designation.ftd lorsqu'ils sont affectés à l'attribut BENENNUNG (Désignation). En ce qui concerne le paramétrage par défaut ISD, cela signifie que le texte N° de rep., suivi d'une liste de numéros de repères (regroupés logiquement), sera attribué à la désignation du dessin, par exemple N° de rep. 101-103.

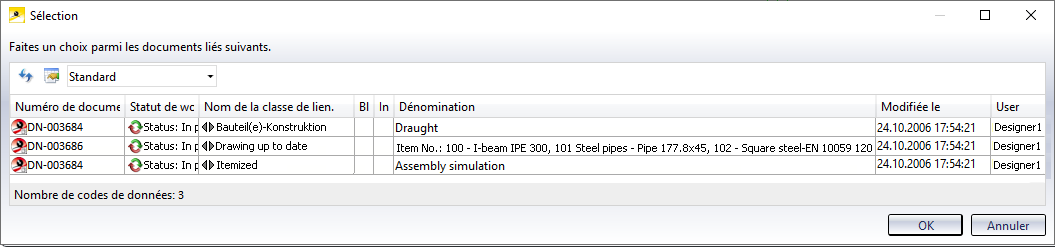

Lorsque le fichier BIM_PDM_WSD_Multi_Itemnumber.ftd est complété (c'est-à-dire lorsque vous définissez une attribution d'attribut), la valeur qui y est spécifiée sera utilisée, séparée par des virgules, mais sans le regroupement mentionné ci-dessus.

Vous pouvez trouver un exemple à la page suivante.

Modèles pour l'Exportation DSTV-NC

Pour l'exportation DSTV-NC également, vous pouvez utiliser des fichiers de modèle pour la composition du numéro de dessin, du numéro d'élément, du numéro de repère ou du numéro d'ordre et les adapter de façon individuelle.

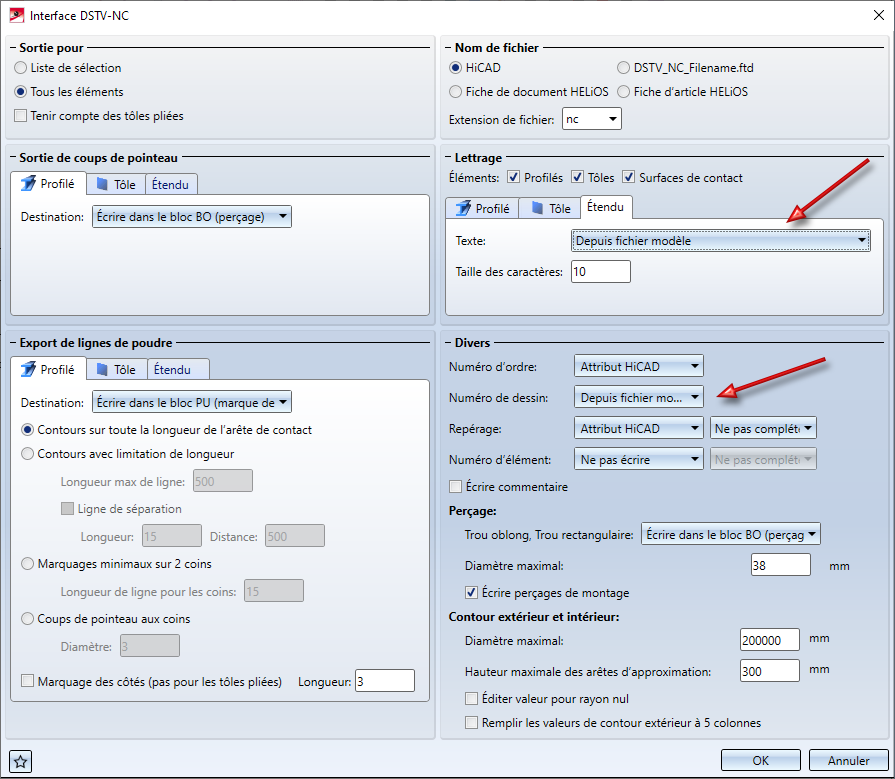

Si vous souhaitez que ces fichiers de modèle soient pris en compte, vous devez, dans la fenêtre de dialogue Interface DSTV-NC, sélectionner l'option Depuis fichier modèle pour le Lettrage ainsi que le numéro de dessin, d'élément, de repère et d'ordre, comme indiqué ci-dessous :

Les modèles d'attribution d'attributs pour l'exportation DSTV-NC sont également des fichiers FTD qui se trouvent dans le répertoire sys du dossier d'installation de HiCAD. Les modèles ci-dessous sont fournis avec HiCAD :

Fichier de modèle

Paramètre

 Paramètre prédéfini

DSTV_NC_Ordernumbertext .FTD

Numéro d'ordre

%TS(TEXTE760)

%TS(TEXTE760) représente le contenu de la clé de texte TEXTE760 et il s'agit du texte Numéro d’ordre :

DSTV_NC_Drawingnumbertext .FTd

Numéro de dessin

%TS(TEXTE1AN113)

%TS(TEXTE1AN113) représente le contenu de la clé de texte TEXTE1AN113 et il s'agit du texte Numéro de dessin :

DSTV_NC_H_Itemnumbertext .FTd

Numéro de repère pour les éléments principaux

 {Numéro de repère (Attribut d'élément)}

DSTV_NC_H_Partnumbertext .FTd

Numéro d'élément pour les éléments principaux

 non occupé

DSTV_NC_Itemnumbertext .FTD

Numéro de repère pour éléments vides

 {Numéro de repère (Attribut d'élément)}

DSTV_NC_Partnumbertext .FTD

Numéro d'élément pour éléments vides

 non occupé

DSTV_NC_W_Itemnumbertext .FTD

Numéro de repère pour éléments attachés

 {Numéro de repère (Attribut d'élément)}

DSTV_NC_W_Partnumbertext .FTD

Numéro d'élément pour éléments attachés

 non occupé

DSTV_NC_Signaturetext .FTD

Lettrage

 {Numéro de repère (Attribut d'élément)}

DSTV_NC_Filename .FTD

Nom de fichier NC

 {Numéro de repère (Attribut d'élément)}
