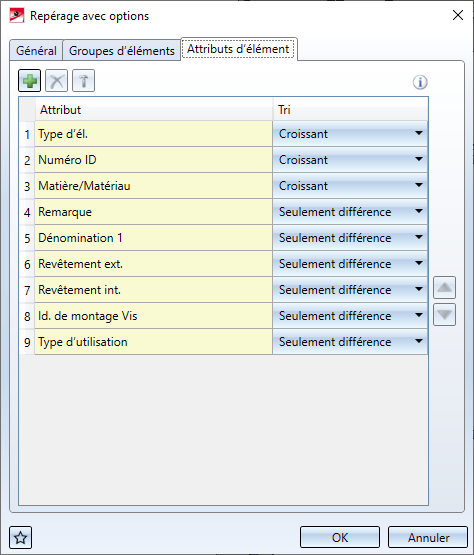

Vous déterminez ici quels attributs d'élément devront être pris en compte lors de la recherche d'éléments identiques et lors du repérage (positionnement).
Signification des symboles
|
|
Ajouter un critère distinctif
|
|
|
Supprimer le critère distinctif sélectionné
|
|
|
Éditer l'attribut sélectionné
|
|
|
Déplacer le critère distinctif sélectionné vers le haut |
|
|
Déplacer le critère distinctif sélectionné vers le bas |
|
|
Indique des informations importantes, comme ici : |
Déterminer des critères distinctifs

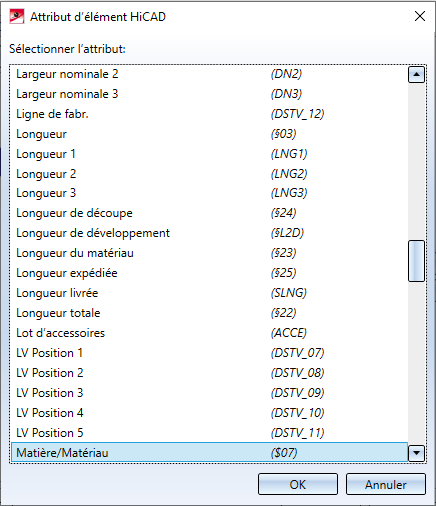

Sélectionner un attribut
Pour modifier un critère distinctif, c'est-à-dire pour sélectionner un autre attribut comme critère distinctif, surlignez le critère de votre choix avec le curseur et cliquez sur
(Alternative : double-clic). Une liste des attributs possibles à la sélection s'affiche.
Sélectionnez l'attribut de votre choix, et quittez la fenêtre par OK.
Veuillez noter que l'ordre des critères distinctifs ainsi que le tri sélectionné influencent l'attribution des numéros de repère.
Sélectionnez le tri
Pour chaque attribut sélectionné comme critère distinctif, il est possible de déterminer dans quel ordre la recherche doit être effectuée.
Sont possibles :
- Seulement différence
La vérification se fait de façon consécutive. - Croissant
La vérification se fait de façon croissante, c'est-à-dire que l'élément avec l'attribut d'élément le plus bas sera recherché. - Décroissant
La vérification se fait de façon décroissante, c'est-à-dire que l'élément avec l'attribut d'élément le plus haut sera recherché.
Exemple 1

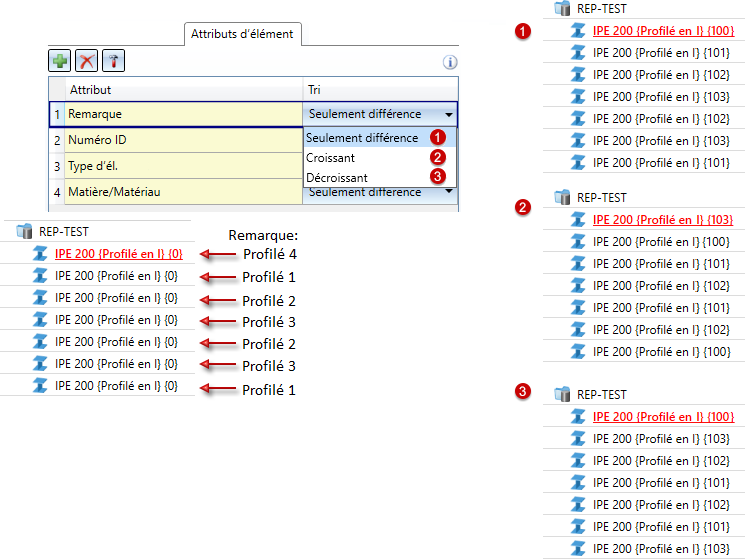

La scène (à gauche) se compose de 7 profilés qui ne se différencient que par l'attribut Remarque. Comme attributs d'élément, on a sélectionné :
- Remarque
- Numéro ID
- Type d'élément et
- Matière/Matériau
À droite, on voit en fonction de l'attribut d'élément Remarque quel effet les différents critères de tri auront sur l'attribution du numéro de repère. Pour l'attribut Numéro ID, Type d'élément et Matière/Matériau a été sélectionné à chaque fois Seulement différence.
Dans l'exemple, le favori de la configuration pour la Construction Acier aura été utilisé.
Avec Seulement différence, la vérification et la numérotation des repères se fait de façon consécutive. Au contraire, avec Croissant, le profilé avec la remarque "la plus basse" est cherché et c'est de là que démarrent la vérification et la numérotation des repères. En tout logique, avec Décroissant, le profilé avec la remarque "la plus haute" est cherché et c'est de là que démarrent, en marche arrière, la vérification et la numérotation des repères.
Exemple 2

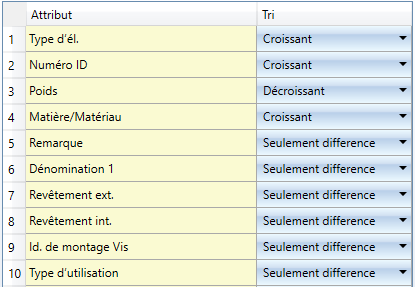

Dans cet exemple, nous choisissons des paramètres plus poussés.

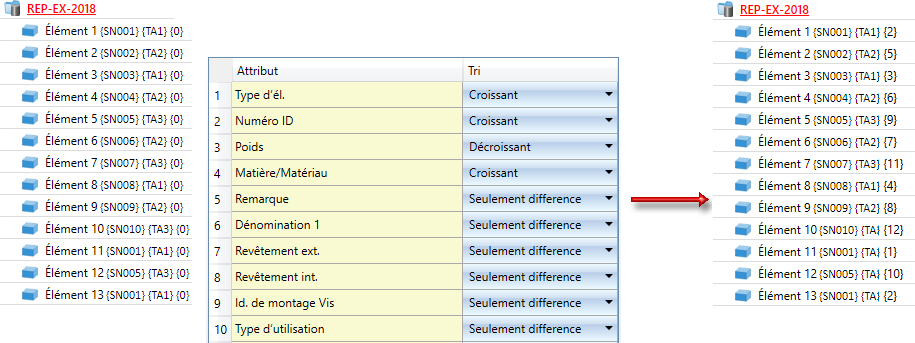

Admettons une scène avec les éléments et attributs suivants :
|
Attributs |
Élément 1 |
Élément 2 |
Élément 3 |
Élément 4 |
Élément 5 |
Élément 6 |
Élément 7 |
Élément 8 |
Élément 9 |
Élément 10 |
Élément 11 |
Élément 12 |
Élément 13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Type d'élément |
TA1 |
TA2 |
TA1 |
TA2 |
TA3 |
TA2 |
TA3 |
TA1 |
TA2 |
TA3 |
TA1 |
TA3 |
TA1 |
|
Numéro ID |
SN001 |
SN002 |
SN003 |
SN004 |
SN005 |
SN006 |
SN007 |
SN008 |
SN009 |
SN010 |
SN001 |
SN005 |
SN001 |
|
Poids |
0.754 |
0.854 |
0.754 |
0.754 |
3.945 |
0.854 |
3.945 |
0.754 |
3.945 |
3.945 |
0.854 |
3.945 |
0.754 |
|
Matériau |
UF |
UP |
UF |
UF |
S355JR |
UP |
S355JR |
UF |
S355JR |
S355JR |
UP |
S355JR |
UF |
|
Remarque |
Remarque 1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Remarque 1 |
|
Dénomination 1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Revêtement ext. |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Revêtement int. |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Id. de montage |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Type d'utilisation |
|
|
|
|
Poutre |
|
|
|
|
|
|
Pilier |
|
Dans notre exemple, trois types d'élément différents TA1, TA2 et TA3 sont utilisés.
Étape 1 : Recherche du type d'élément le plus bas
TA1
La scène de l'exemple contient cinq éléments avec ce type d'élément Élément 1, Élément 3, Élément 8, Élément 11 et Élément 13.
- Maintenant, ce sont les Numéros ID les plus bas sous ces éléments qui sont recherchés SN001. Trois éléments ont ce Numéro ID Élément 1, Élément 11 et Élément 13.
Sous ces trois éléments, le poids le plus haut est recherché 0.854.
Seul l'Élément 11 possède ce poids. Puisqu'un seul élément n'a été trouvé, les autres critères, Matériau, Remarque, ne sont pas pris en considération. L'Élément 11 obtient le Numéro de repère 1.
Maintenant, c'est au tour des autres éléments avec le Numéro ID SN001 d'être vérifiés. Cela concerne l'Élément 1 et l'Élément 13. Ceux-ci concordent dans tous les autres critères, c'est-à-dire qu'ils sont considérés comme identiques. C'est pourquoi tous deux obtiennent le Numéro de repère 2.
- Le Numéro ID (avec le type d'élément TA1) le plus haut est recherché SN003 Élément 3.
Puisqu'un seul élément a été trouvé , les autres critères, Matériau, Remarque, ne sont pas pris en considération. L'Élément 3 obtient le Numéro de repère 3.
- Le prochain Numéro ID le plus haut est recherché SN008 Élément 4 Numéro de repère 4.
Tous les éléments de type TA1 ont été repérés.
Étape 2 : Recherche du prochain type d'élément le plus haut TA2
La scène de l'exemple contient quatre éléments avec ce type d'élément Élément 2, Élément 4, Élément 6 et Élément 9.
- Le Numéro ID le plus bas sous ces éléments est maintenant recherché SN002. Puisqu'un seul élément n'a été trouvé, les autres critères ne sont pas pris en considération. L'Élément 2 obtient le Numéro de repère 5.
- Le prochain Numéro ID (avec le type d'élément TA2) le plus haut est recherché SN004 Élément 4 Numéro de repère 6.
- Le prochain Numéro ID (avec le type d'élément TA2) le plus haut est recherché SN006 Élément 6 Numéro de repère 7.
- Le prochain Numéro ID (avec le type d'élément TA2) le plus haut est recherché SN009 Élément 9 Numéro de repère 8.
Tous les éléments de type TA2 ont été repérés.
Étape 3 : Recherche du prochain type d'élément le plus haut TA3
La scène de l'exemple contient quatre éléments avec ce type d'élément Élément 5, Élément 7, Élément 10 et Élément 12.
- Le Numéro ID le plus bas sous ces éléments est maintenant recherché SN005 Élément et Élément 12. Ces deux éléments se différencient par leur type d'utilisation, c'est-à-dire que l'Élément 5 obtient le Numéro de repère 9 et l'Élément 12 le Numéro de repère 10.
- Le prochain Numéro ID (avec le type d'élément TA3) le plus haut est recherché SN007 Élément 7 Numéro de repère 11.
- Le prochain Numéro ID (avec le type d'élément TA3) le plus haut est recherché SN010 Élément 10 Numéro de repère 12.
Tous les éléments sont maintenant repérés.
À savoir :
Le tri se réfère toujours à une seule exécution de repérage. Cela signifie notamment que le tri ne sera véritablement chronologique que si la scène complète est repérée.
