Scène > Référencer > Référencer l’élément, Enregistrer, Dessin d’élément individuel

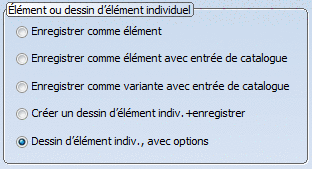

Si l'option "Dessin d'élément individuel, avec options" est coché au moment d'enregistrer les éléments 3D, l'élément ne sera alors pas seulement sauvegardé comme fichier KRA, mais également comme dessin d'élément individuel (que l'on pourrait aussi appeler dessin de détail) avec l'extension de nom de fichier .SZA.
À la différence de l'option Enregistrer comme dessin d'élément individuel, vous avez ici la possibilité de saisir d'autres paramètres, comme par exemple le nombre et le type des vues sauvegardées, le système de coordonnées souhaité, etc.
- Indiquez le nom du fichier KRA.
- Cochez les paramètres de votre choix dans les encarts
- Options
- Échelle de dessin
- Paramètres des vues
- Fermez la fenêtre de dialogue par OK. Ce bouton est actif dès le lancement de la fonction, ce qui signifie que vous pouvez aussi fermer la fenêtre simplement en appuyant sur la touche ENTRÉE.
- Indiquez le nom du fichier SZA.
À l'aide du bouton Paramètres par défaut, il est possible de rétablir à tout moment les paramètres prédéfinis.
Veuillez prendre connaissance des remarques de la section Erreur pendant l'enregistrement.
Options
|
|
Ajouter un cadre de dessin Le dessin d'élément individuel sera accompagné d'un cadre de dessin. |
|
|
Afficher les côtes paramétriques Les cotes paramétriques seront également représentées dans le dessin d'élément individuel. |
|
|
Créer dessin dérivé pour élément(s) en acier À l'enregistrement d'éléments en acier, un dessin dérivé sera également créé automatique. Veuillez noter cependant que cela n'est possible que pour les éléments repérés. |
|
|
Créer développement de tôle pour élément(s) de tôle À l'enregistrement de tôles, un développement (projection développée) sera créé automatiquement. |
|
|
Laisser le dessin d'élément individuel ouvert après création Le dessin d'élément individuel reste ouvert après sa création. En quittant la fenêtre de dialogue, HiCAD vous invite à choisir la fenêtre de la scène dans laquelle le dessin d'élément individuel devra être représenté. |
|
|
Système de coordonnées
Vous choisissez ici quel système de coordonnées doit être sauvegardé dans le dessin d'élément individuel : le système de coordonnées actif, le système de coordonnées universel ou le système de coordonnées des éléments. Ce champ reste verrouillé pour les dessins dérivés de l'acier ! |
Échelle de dessin
|
|
Fixer l'échelle principale Vous déterminez ici l'échelle principale pour le dessin d'élément individuel. |
|
|
Indiquer le cadre de dessin Vous sélectionnez ici le cadre DIN. L'échelle calculée par HiCAD sera affichée dans les champs de saisie de valeurs et pourra y être changée. Le cadre choisi sera automatiquement ajusté. |
Vues
Vous pouvez enregistrer dans le dessin d'élément individuel jusqu'à 6 vues différentes. Choisissez tout d'abord le nombre de vues.
Pour chaque numéro de vue, vous déterminez la projection, le nom de la vue et l'affichage de la vue.
Pour chaque vue, il est encore possible de déterminer si HiCAD doit exécuter, au moment de générer la vue, la fonction Aligner automatiquement les cotes. Cette fonction corrige – si besoin – automatiquement l'orientation des cotes 3D dans la vue, ceci dans le but d'éviter le plus possible les collisions entre les cotes.
