Hachures selon le catalogue de matériau / via lignes parallèles
Scène > Propriétés > Attr. > Hachures selon le catalogue de matériau
Scène > Propriétés > Attr. > Hachures via lignes parallèles
Pour les hachures des surfaces de coupe obtenues par des vues en coupe, de coupe partielle et de détail, HiCAD offre les possibilités suivantes :
- Selon le catalogue de matériau
Si vous avez attribué à un élément un matériau pour lequel des hachures de matériau, c'est-à-dire un motif de hachures lui correspondant, existent (par ex. alliages d'aluminium), ce motif de hachures sera alors utilisé pour les surfaces de coupe. Il s'agit d'un paramétrage par défaut défini par ISD qui peut être modifié dans le Gestionnaire de Configuration sous Dessin > Vues > hachures de surface de coupe. - Via lignes parallèles
Les hachures de matériau possiblement existantes seront ignorées. À la place, ce sont la distance et l'angle des lignes de hachures des paramètres de la vue qui seront utilisés comme motif de hachures.
À l'aide de la fonctions Selon le catalogue de matériau respectivement Lignes parallèles , vous avez la possibilité de hachurer en une seule fois toutes les surfaces de coupe, soit en utilisant des hachures de matériau, soit en appliquant les paramètres de vue correspondante, et ce peu importe dans quelle vue. Les surfaces de coupe seront modifiées automatiquement après avoir choisi la fonction de votre choix.
Une représentation exacte des hachures n'est produit que dans les modes de représentation Hidden Line (en pointillé) et Modélisation en verre. Dans tous les autres cas, les hachures seront représentées en cimplifié, c'est-à-dire que les lignes sont toujours continues et ont le même écart entre elles.
À savoir :
- Lorsque vous attribuez après coup un matériau à un élément, utilisez alors la fonction Actualiser les vues en coupe
pour actualiser en conséquence les vues de coupe/de détail. - Pour spécifier des hachures propres à chaque élément et vue, et visualiser les surfaces résultant des vues en coupe, des coupes partielles et des vues de détail, utilisez la fonction Hachures dans coupe et coupe partielle
. - À titre alternatif, vous retrouvez ces fonctions dans le menu contextuel de la scène.
Dépendance de l'échelle des hachures 3D
Scène > Propriétés > Attr. > Hachures, Dépendance de l'échelle

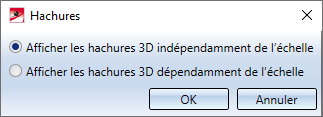

Pour les hachures 3D, vous pouvez déterminer sur les hachures devront dépendre ou non de l'échelle définie.
Par défaut, ISD a choisi un paramétrage indépendamment de l'échelle. Ce paramétrage provoque une distance toujours égale entre les lignes de hachures, peu importe l'échelle choisie.
Si vous souhaitez, qu'à un changement de l'échelle, la distance entre les hachures soit également mise à l'échelle, choisissez alors l'option dépendamment de l'échelle.
Le paramétrage par défaut indiqué dans la fenêtre de dialogue peut être modifié dans le Gestionnaire de Configuration sous Paramètres système > Visualisation > Distance entre hachures lors de changement de l'échelle.

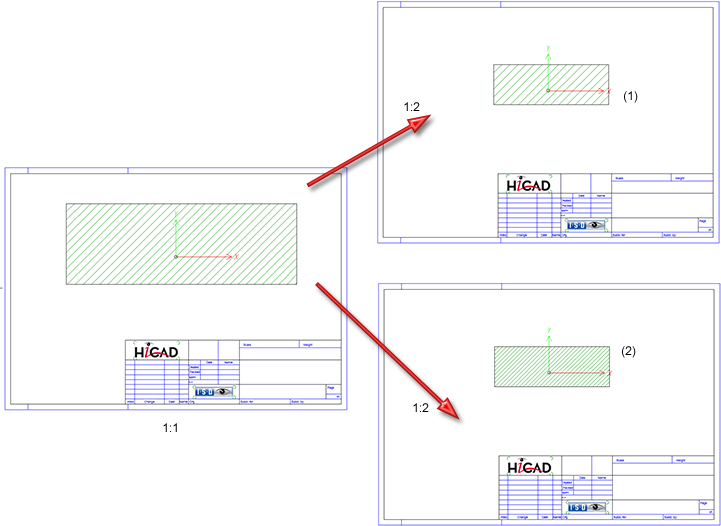

(1) indépendamment de l'échelle, (2) dépendamment de l'échelle
