Information, Coordonnées de point 3D

Indique les coordonnées d'un point 3D quelconque.

Note bene :
Avant de déterminer par cette fonction les coordonnées absolues d'un élément de construction, vous devez supprimer tous les plans d'usinage, sinon les coordonnées indiquées seront celles du plan d'usinage actif et non celles par rapport à l'origine absolue du système des coordonnées universelle.

Information, Lignes-éléments 3D et Rayon

Indique les informations d'une ligne-élément 3D ou d'un rayon quelconques. Cela sera par exemple :

Ligne

Cercle

Arc de cercle

Ellipse complète

Ellipse partielle
  • Longueur
  • Point initial et final
  • Strate, couleur, type de ligne
  • Rayon
  • Point médian
  • Longueur
  • Strate, couleur, type de ligne
  • Rayon
  • Point médian, initial et final
  • Longueur
  • Strate, couleur, type de ligne
  • Longueur des demi-axes
  • Point médian
  • Longueur
  • Strate, couleur, type de ligne
  • Longueur des demi-axes
  • Point médian, initial et final
  • Longueur
  • Strate, couleur, type de ligne



Vous retrouvez sous d'autres fonctions :

Information, Polyligne 3D

Indique les informations d'une esquisse 3D, à savoir le nombre relatif de chaînes d'arêtes, la longueur totale de l'esquisse et le nombre de points.

Information, Esquisse, Polylignes ouvertes

Vérifie si l'esquisse est fermée.

Information, Esquisse, S'entrecoupant

Détecte les auto-intersections dans une esquisse.

Information, Surface 3D

Indique les informations d'une surface 3D.

Information Élément 3D, Surface/Volume/Masse *

Détermine l'aire d'une surface, le volume et la masse de l'élément actif. Veuillez noter que la masse dépend du matériau attribué.

Veuillez noter que :

  • Si un ensemble ne contient que des éléments avec un poids fixé ou que le poids de l'ensemble est fixé, cela sera alors indiqué dans le résultat de la masse de la fenêtre de dialogue par le texte (fixé). Dans ce cas, l'affichage dans la fenêtre de dialogue et dans le champ Poids des attributs de l'ensemble concordera (sera identique).

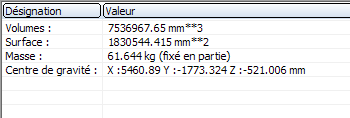

  • Si un ensemble ne contient que quelques éléments avec un poids fixé, cela sera alors indiqué dans le résultat de la masse de la fenêtre de dialogue par le texte (fixé en partie). Dans ce cas, l'affichage dans la fenêtre de dialogue et dans le champ Poids des attributs de l'ensemble ne concordera pas, puisque seuls les éléments fixés sont pris en compte ici.



Vous retrouvez sous d'autres fonctions :

Information Élément 3D, Moment d'inertie complet *

Détermine le moment d'inertie de la masse de l'élément 3D actif.

Information Élément 3D, Moment d'inertie relatif à l'axe *

Vous devez ici définir l'axe du moment d'inertie de la masse.

Information, Parallélépipède enveloppant

Cette fonction indique le parallélépipède qui enveloppe l'élément actif.



* Ces fonctions se trouvent encore dans le menu contextuel pour les éléments 3D sous Propriétés > Information sur géométrie.

Information, Texte

Indique les attributs de texte du texte identifié.

Vous retrouvez sous l'autre fonction :

Points du texte

Surligne temporairement les points de référence du texte dans la scène par un petit symbole triangulaire.

Information Lignes-éléments 3D et Rayon

Information > 3D, Divers > Lignes-éléments 3D et Rayon

Cette fonction indique les informations d'une ligne-élément 3D et d'un rayon quelconque :

Information, Surface 3D

Information > 3D, Divers > Surface 3D

Cette fonction indique les informations d'une surface 3D. Cela sera l'aire d'une surface, le centre de gravité et le vecteur normal. Les cycles intérieures également seront pris en compte. Dans ce cas, le nombre de cycles de surface sera en plus donné en résultat.

Information, Esquisse

Information > 3D, Divers > Ligne > Esquisse, Polylignes ouvertes

HiCAD vérifie ici si une esquisse est fermée. Par ailleurs, la longueur et l'aire de la surface de l'esquisse, ainsi que si nécessaire d'autres données de calcul, seront déterminées.

  1. HiCAD vérifie sur l'esquisse active est fermée et affiche un message en conséquence.
  2. Fermez la fenêtre du message par OK. Si l'esquisse n'est pas fermée, HiCAD met un terme à la fonction.
  3. Si l'esquisse est fermée, la longueur et l'aide de la surface seront déterminées. Si vous voulez voir d'autres données de calcul, par ex. moments d'inertie et de résistance, coordonnées du centre de gravité, etc., cliquez alors sur Oui.

De plus, la fonction Information, Esquisse, S'entrecoupant est disponible pour permettre la détection dans les esquisses des lignes s'entrecoupant. Cela sera, si nécessaire, signalé par un petit cercle.

Information, Élément 3D, Moment d'inertie de masse, complet

Information > 3D, Divers > Vol. > Élément 3D, Moment d'inertie de masse, complet

Détermine le moment d'inertie de masse de l'élément 3D actif. C'est une mesure de la résistance qu'un corps en rotation  oppose à un changement de vitesse.

Dans les domaines de la physique et de la technique, le concept de moment d'inertie joue un rôle important pour les mouvements de rotation des corps. Cela peut être, par exemple, les phénomènes gyroscopiques, la spectroscopie ainsi que tous les éléments amenés à pivoter par moteurs.

La fonction Information, Élément 3D, Moment d'inertie de masse relatif à l'axe fonctionne essentiellement de la même façon, à la différence que vous devez ici définir l'axe du moment d'inertie.

Information, Parallélépipède enveloppant

Information > 3D, Divers > Vol. > Parallélépipède enveloppant

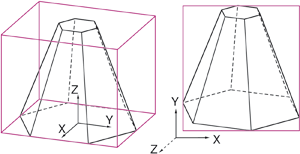

Cette fonction indique le parallélépipède enveloppant l'élément actif. Il s'agit du parallélépipède le plus petit capable d'envelopper entièrement l'élément. Les coordonnées du parallélépipède seront assignées dans la Mémoire de variables comme variables système ZMAX, ZMAY, ZMAZ et ZMINX, ZMINY, ZMINZ.
