Cette fonction vérifie si une goupille cylindrique qui a été insérée pour la connexion de deux éléments possède la stabilité requise pour résister à une force spécifique. La fonction calcule la tension de cisaillement du joint de cisaillement et le diamètre minimum de la goupille.

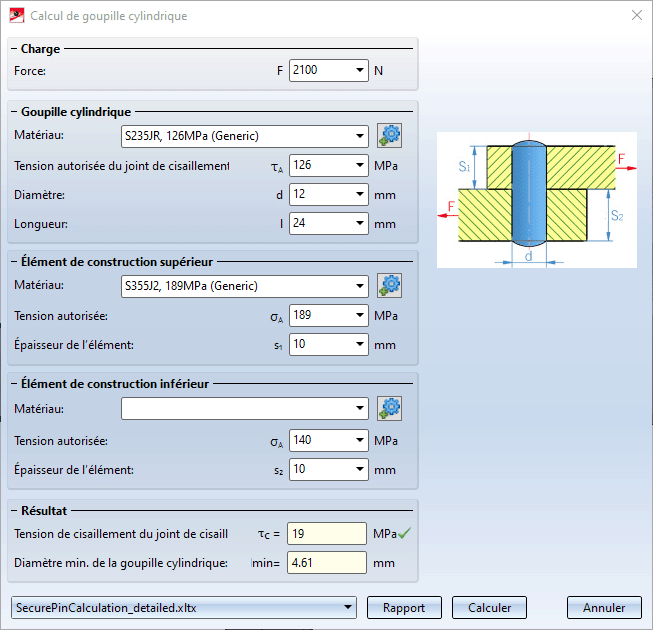

Après avoir lancé la fonction, la fenêtre de dialogue Calcul de goupille cylindrique s'affiche.
Les champs de saisie :
|
Charge |
|
|
Goupille cylindrique |
La sélection du matériau détermine automatiquement la tension autorisée dans le joint de cisaillement. En changeant manuellement la valeur de la tension, le matériau est éliminé. Matériau, diamètre et longueur de goupille peuvent également être repris directement à partir de la scène. Pour cela, cliquez sur le symbole Les valeurs pour le diamètre et pour la longueur de la goupille peuvent également être récupérées de la scène par un clic droit dans le champ de saisie et en sélectionnant dans le menu contextuel la fonction Élaborer la distance. |
|
Élément de construction supérieur / inférieur |
La sélection du matériau détermine automatiquement la tension autorisée dans le joint de cisaillement. En changeant manuellement la valeur de la tension, le matériau est éliminé. L'épaisseur et le matériau de chaque élément peuvent également être repris directement à partir de la scène. Pour cela, cliquez sur le symbole La valeur pour l'épaisseur peut également être récupérée de la scène par un clic droit dans le champ de saisie et en sélectionnant dans le menu contextuel la fonction Élaborer la distance. |
et identifiez la goupille cylindrique sur la scène.
et identifiez l'élément sur la scène.Cliquez sur Calculer pour commencer le calcul.
Le résultat indique ce qui sera calculé :
- la tension dans le joint de cisaillement
Si la goupille réussit le test, c'est le symbole
qui apparaît, sinon c'est le symbole
.
- le diamètre minimum de la goupille cylindrique.
Avec le bouton Rapport, le résultat du calcul est édité dans un fichier Excel. HiCAD utilise alors les modèles Excel définis par ISD suivants :
- SecurePinCalculation-detailed.xltx (version anglaise) et
- Sicherheitsstiftberechnung_detailliert.xltx (version allemande).

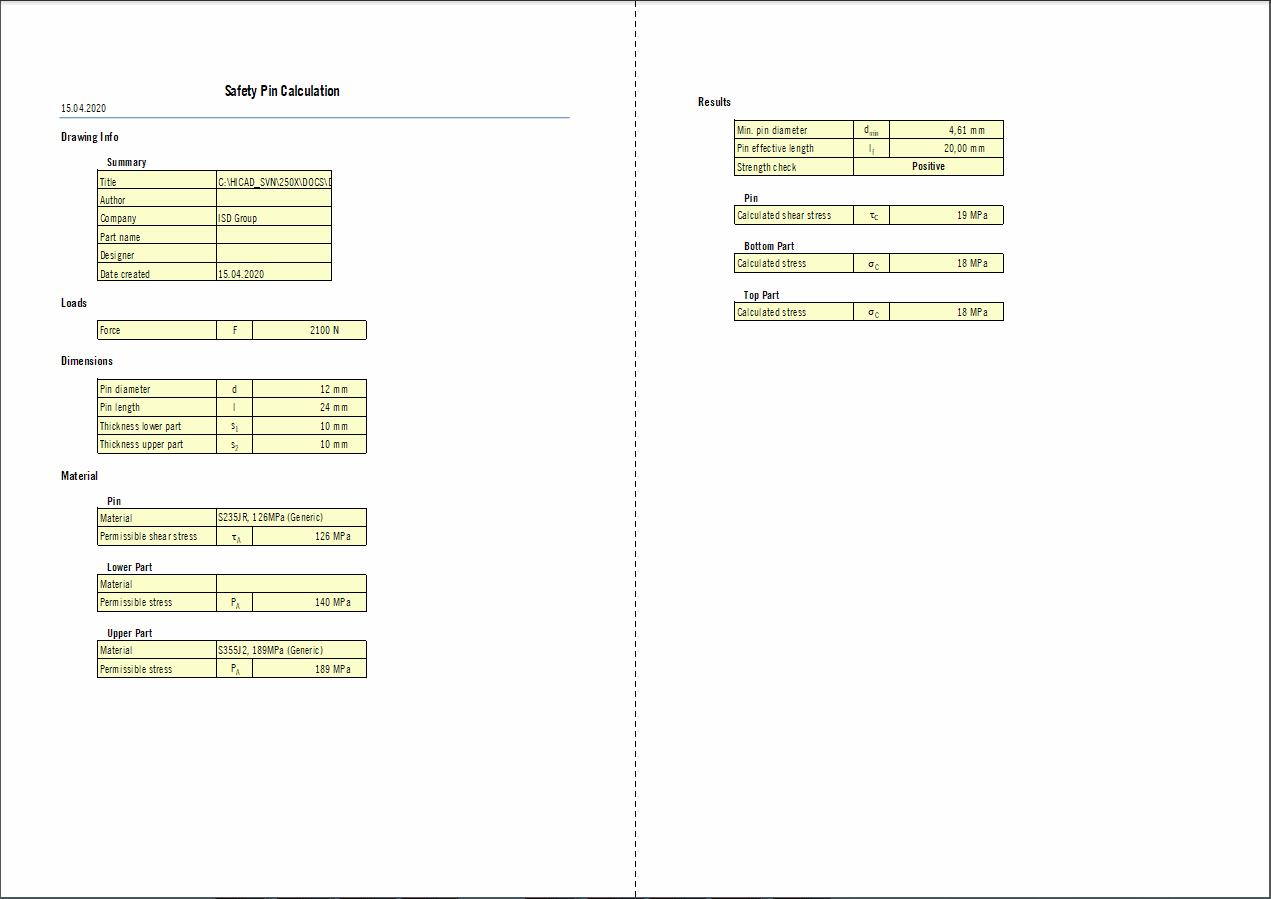

Exemple d'un rapport Excel
À savoir :

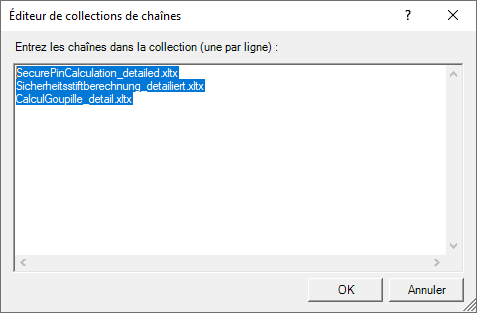

Vous avez bien sûr la possibilité d'utiliser vos propres modèles. Vous pouvez au mieux les créer en copiant et en modifiant un des modèles ISD. Les modèles doivent être enregistrés dans le répertoire HiCAD templates\SecurePinCalculation. Pour que vos propres modèles apparaissent également dans la fenêtre de dialogue du Calcul de goupille cylindrique, vous devez compléter la liste dans le Gestionnaire de Configuration sous ... > Paramètres système > Calculs > Calcul de goupille cylindrique.
