- Point 3D à partir d'un dessin 2D
- Point quadrant
- Vertex de l'ellipse
- Point retourné
- Capturer un point
- Point de cotation
- Esquisser
Point 3D à partir d'un dessin 2D (ZD)
Point 3D à partir d'un dessin 2D .png)
Avec cette option, vous transformez un point 2D en un point 3D.
- Identifiez le point 2D.
- Indiquez la coordonnée Z.
Point quadrant (QP)
Point quadrant
Les points quadrant sont des points 90° d'un cercle ou d'un arc de cercle.
En partant de la position actuelle du curseur, l'option de point Point quadrant permet d'établir le point quadrant le plus proche.
Vertex d'une ellipse (EP)
Vertex d'une ellipse
En partant de la position actuelle du curseur, HiCAD cherche l'ellipse 2D/3D la plus proche et calcule ses quatre vertex. De ces quatre points, HiCAD cherche celui qui est le plus proche de la position actuelle du curseur (au moment d'avoir lancé l'option de point).
Point retourné (G)
Point retourné
Un point donné sera ici retourné (en miroir) par rapport à un axe quelconque.
Dans la 2D
- Identifiez l'axe de retournement.
- Sélectionnez le point à retourner.

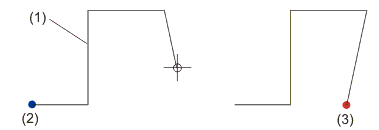

(1) Axe de retournement, (2) Point à retourner, (3) Point trouvé
Dans la 3D
- Sélectionnez le type de retournement. Le point peut être retourné :
- par rapport à un plan déterminé par deux arêtes,
- par rapport à un plan déterminé par une arête et un point,
- par rapport à un plan déterminé par trois points,
- par rapport à une arête,
- par rapport à un point.
- Identifiez les arêtes ou ponts nécessaires.
- Spécifiez le point à retourner.

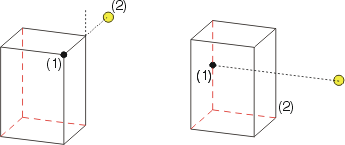

(1) Point de référence sélectionné, (2) Droite de retournement ou plan de retournement
= Point trouvé
Capturer un point (I)
Capture de point
Avec cette option de point, vous déterminez le point initial ou final de la ligne-élément ou de l'arête la plus proche de la position actuelle du curseur.
Dans ce contexte, veuillez également prendre connaissance des fonctions de capture de l'auto-pilote.
Point de cotation (B)
Point de cotation
Cette option établit le point médian (milieu) d'une ligne de cote dont le chiffre de cote est le plus proche de la position actuelle du curseur.
Cette option prend son sens par exemple lorsque des lignes de cote doivent être posées exactement à la même hauteur des autres lignes de cote déjà existantes. Si les deux lignes de cote ne sont pas parallèles, la nouvelle ligne de cote sera alignée sur le milieu de l'existante.
Dans le cas d'une nouvelle cotation, cette option n'est autorisée que par la saisie du 3e point.
Esquisser
Cette option de point permet de déterminer des nouveaux points à l'aide des outils de la Technique de l'esquisse 2D.
En ce qui concerne le point initial d'une géométrie (par exemple le premier point d'une polyligne libre), un point sera déterminé par rapport à un point de référence avec la technique de l'esquisse. En ce qui concerne un point suivant (par exemple le deuxième point d'une polyligne libre), la technique de l'esquisse pourra être utilisée directement pour déterminer le point (la "polyligne libre" se comporte alors comme dans la fonction "Esquissee une polyligne").
La fonction n'est disponible qu'en 2D.
